Příjem signálu SSTV z vesmírné stanice ISS na podzim 2024
Necelý týden po zakoupení radiostanice AT-D878UVII Plus se naskytla zajímavá možnost příjmu signálu SSTV. V rámci 40 výročí amatérského vysílání z vesmírných letů s lidskou posádkou byla aktivována amatérská radiostanice na palubě vesmírné stanice ISS.

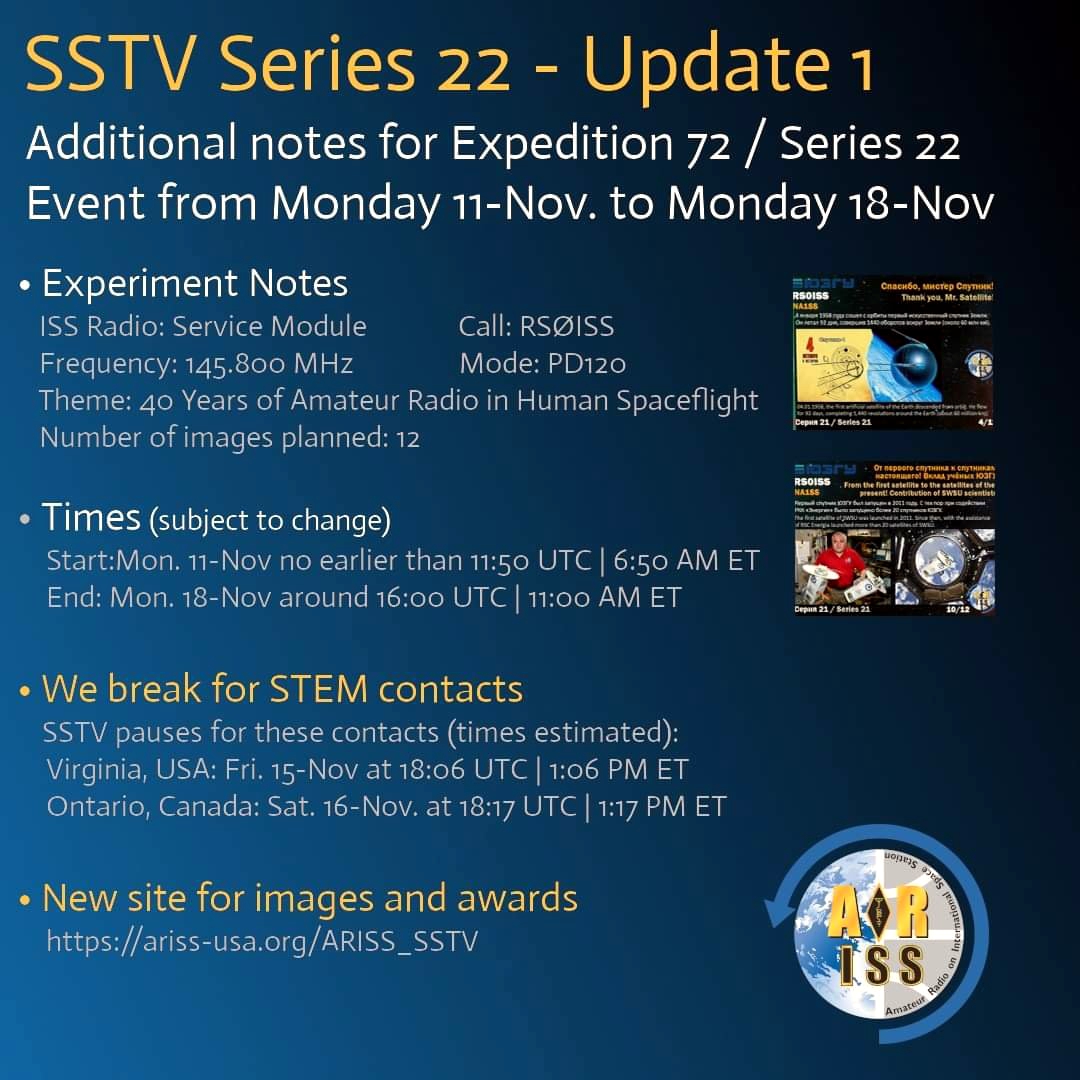

Obr. 1 - Rozpis vysílání z ISS na podzim 2024
Vysílalo se na frekvenci 145.800 MHz analogovou modulací FM. Původně jsem moc nevěřil, že bych vysílání mohl zachytit svou ruční radiostanicí s malou anténou typu pendrek. Ale kolegové mě přesvědčovali, že to půjde. Na stránce www.heavens-above.com/ jsem si tedy zjistil čas nejbližšího přeletu stanice ISS nad mým stanovištěm a pokusil se o zachycení signálu. A opravdu se to podařilo. To ve mě vyvolalo obrovské nadšení. Poprve v životě jsem slyšel signály z vesmíru.

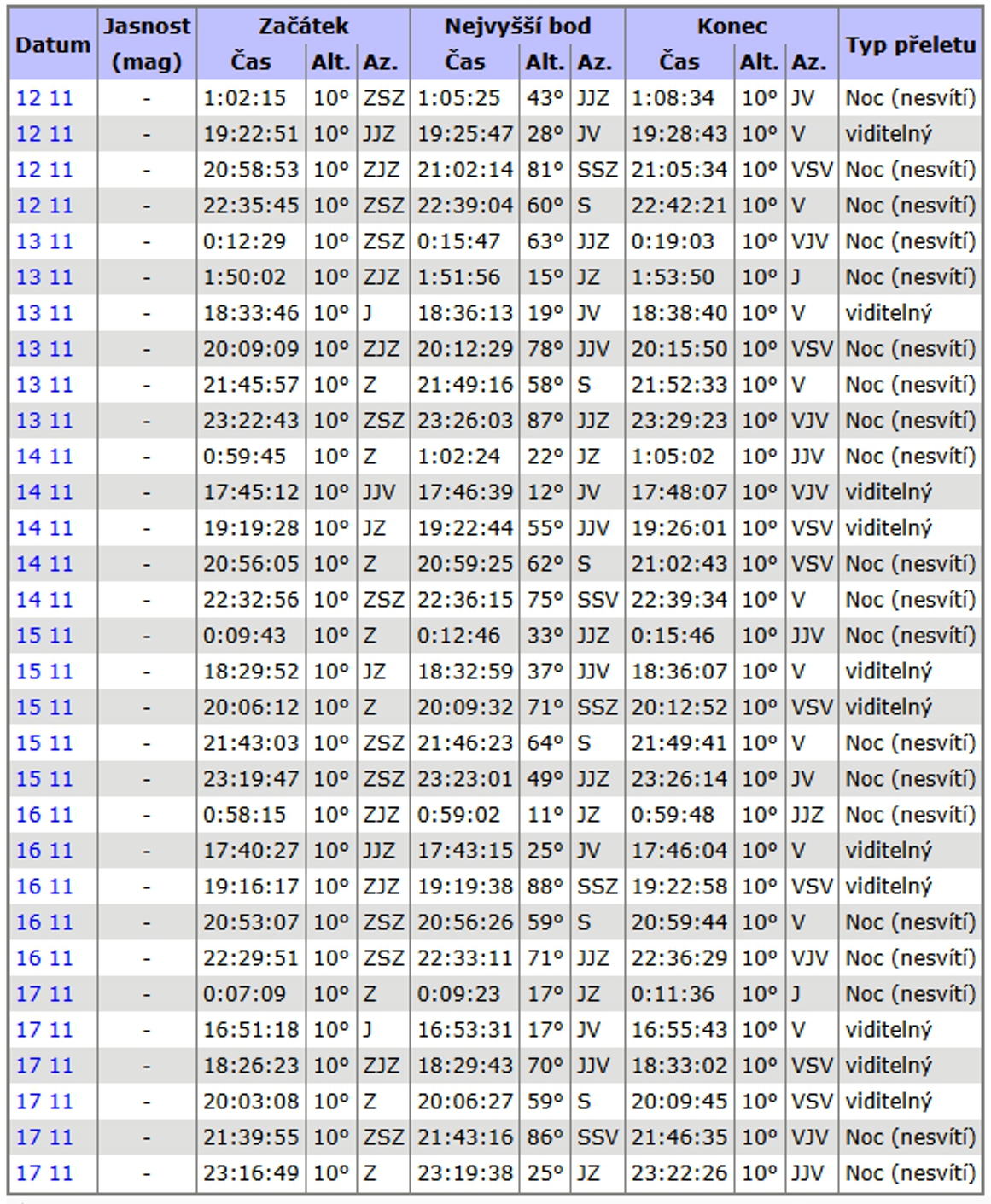

Obr. 2 - Viditelnost vesmírné stanice ISS ze stanoviště Jevíčko
A tak začaly moje přípravy na ulovení dalších relací. Cesta od zachycení signálu po uložení obrázku do počítače ovšem není nikterak jednoduchá. Vzhledem k tomu, že jsem vlastnil pouze malou přenosnou radiostanici, bylo jasné, že s ní musím vyrazit do terénu. Nebylo reálné brát s sebou další vybavení k okamžitému zpracování signálu. A tak jsem chtěl nejprve pořídit záznam a ten zpracovat později offline. Moje radiostanice má sice možnost nahrávání, brzy se ale ukázalo, že pouze digitálního vysílání. Analogový signál na ní zaznamenat nelze. Protože jsem vlastnil vysílačku jen krátce a nebyl jsem připravený k jejímu přímému propojení na další zařízení, musel jsem využít k záznamu svůj mobil. Bohužel nahrávání zvuku z reproduktoru vysílačky mikrofonem mobilu je velice problematické a myslím si, že to je hlavní důvod následných neúspěchů.
Stanice ISS obletí zeměkouli přibližně jednou za 93 minut. Aby pokryla co největší plochu zemského povrchu, nepohybuje se po stále stejné dráze, ale posouvá se v rozsahu asi ±52° severně a jižně od rovníku. To znamená, že ze stejného místa na zemi není viditelná při každém obletu. Pro Českou republiku jsou příznivé podmínky pro pozorování jen asi tak 4 až 5 krát denně. Doba přeletu nad jedním stanovištěm pak kolísá kolem průměrných 7 minut. Signál SSTV vysílá v režimu PD120, to znamená, že přenos jednoho obrázku trvá 2 minuty. Mezi dvěma obrázky zůstává vysílací mezera také přibližně 2 minuty. Takže během jednoho přeletu lze v ideálním případě zachytit jen dva celé obrázky.
Zvukový záznam v mém mobilu má vzorkovací frekvenci 48000 Hz a je uložen v komprimované podobě m4a. Musel jsem ho tedy nakopírovat do počítače, vystřihnout zvukové části odpovídající jednotlivým obrázkům a ty pak uložit do samostatných souborů ve formátu PD120 SSTV. Teprve tyto soubory bylo možné programem MMSSTV převést na obrázky. Ukázalo se, že kvalita je velice proměnlivá. Snažil jsem se přijít na to, co má na kvalitu největší vliv. Abych zlepšil příjem analogového signálu, půjčil jsem si prutovou anténu přímo určenou pro pásmo 2 m. Několikrát jsem vyrazil za město, kde nebyly žádné okolní překážky bránící příjmu při nízkých přeletech nad obzorem. Experimentoval jsem s hlasitostí zvuku z vysílačky i se vzdáleností a polohou nahrávajícího mobilu. Také jsem zaznamenaný signál zkoušel v počítači upravovat různými zvukovými filtry. Bohužel se mi nepodařilo najít žádnou možnost, jak kvalitu přijatých obrázků cíleně vylepšit.
A tak jsem se smířil s tím, jak experiment dopadl. Navzdory velice rozdílným výsledkům je to pro mne přece jen obrovský úspěch. Poprve v životě jsem přijímal SSTV. A to rovnou z vesmíru. Získané zkušenosti jsou něco nenahraditelného. Následují všechny obrázky, které se mi podařilo zachytit, i s jejich zvukovým záznamem. Ten si můžete stáhnout do svého počítače a zkusit z něj vykouzlit hezčí obrázek. Nezapomeňte, že pro program MMSSTV musíte soubor wav přejmenovat na mmv. Pokud by se někomu podařilo z nahrávky získat lepší obrázek, dejte mi prosím vědět jak na to.
12.11.2024

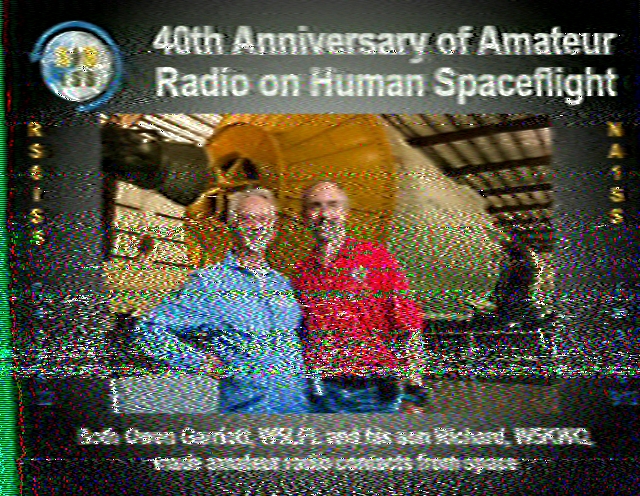

Obrázek přijatý 12.11.2024 z vesmírné stanice ISS
13.11.2024
První obrázek přijatý 13.11.2024 z vesmírné stanice ISS

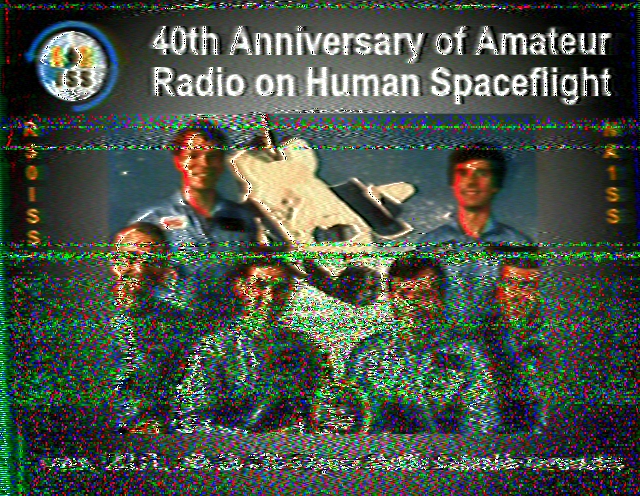

Druhý obrázek přijatý 13.11.2024 z vesmírné stanice ISS
14.11.2024

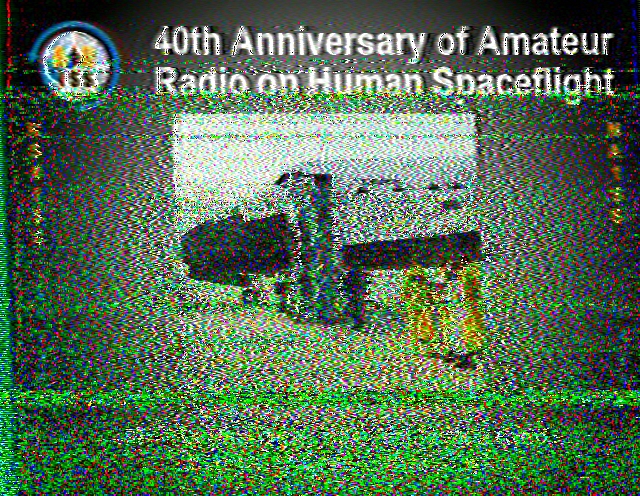

První obrázek přijatý 14.11.2024 z vesmírné stanice ISS

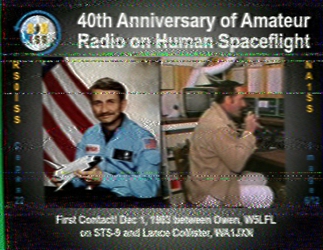

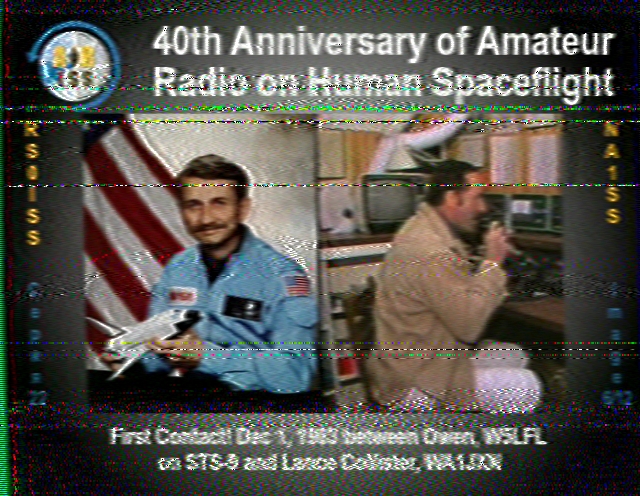

Druhý obrázek přijatý 14.11.2024 z vesmírné stanice ISS
15.11.2024

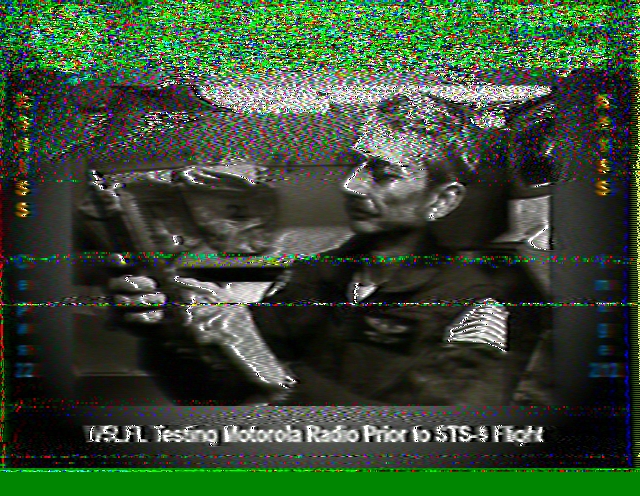

První obrázek přijatý 15.11.2024 z vesmírné stanice ISS
Druhý obrázek přijatý 15.11.2024 z vesmírné stanice ISS
16.11.2024
První obrázek přijatý 16.11.2024 z vesmírné stanice ISS
Druhý obrázek přijatý 16.11.2024 z vesmírné stanice ISS
17.11.2024

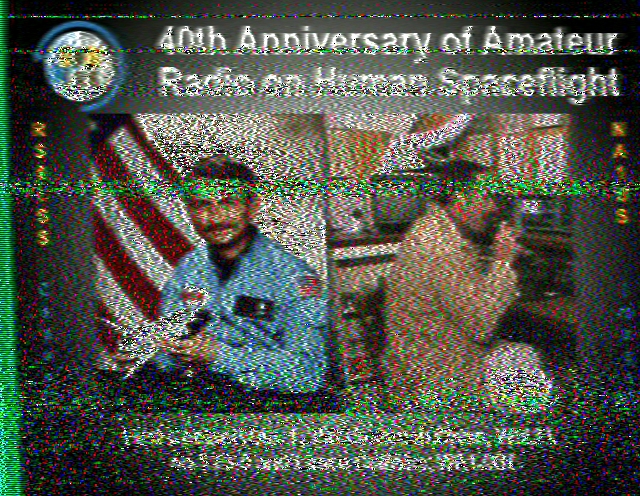

První obrázek přijatý 17.11.2024 z vesmírné stanice ISS

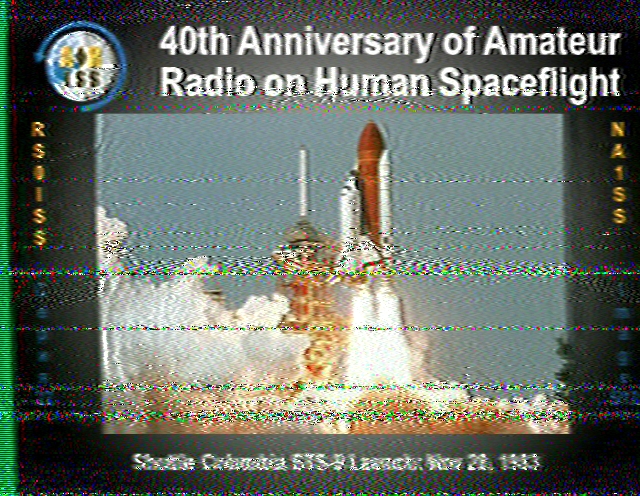

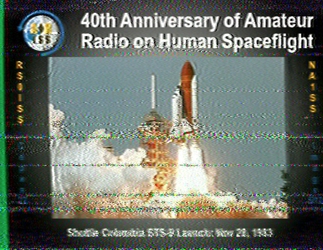

Druhý obrázek přijatý 17.11.2024 z vesmírné stanice ISS
Vysílací stanice na ISS měla k dispozici 12 obrázků, které vysílala po celou dobu neustále dokola. Dalo se tedy předpokládat, že některé obrázky zachytím víckrát a některé vůbec. Nakonec se mi podařilo rozkódovat 7 různých obrázků. To je víc než polovina.
A na závěr jedna perlička. Při čekání na vysílání se jednou místo cvrlikání SSTV ozval slabý ženský hlas. Nejprve mě napadlo, že nějaká radioamatérka začala vysílat na stejné frekvenci. A díky jejímu rušení nebude z obrázku SSTV tentokrát nic. Hlas se ale postupně zesiloval a když mu začalo být rozumět pochopil jsem, že tentokrát se vysílá z ISS hlasem. V plánu byly dvě okna pro obousměrnou hlasovou komunikaci se zemí a tohle bylo jedno z nich. Pozemní vysílání směrem k ISS jsem samozřejmě neslyšel, pouze odpovědi z ISS. Ze záznamu jsem vystříhal prázdné části se šumem a odpovědi z ISS si můžete poslechnout. Myslím, že hlas patří astronautce Sunitě Williams.

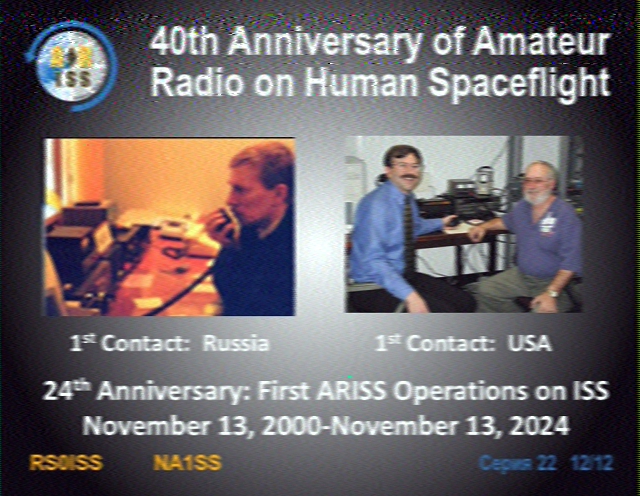

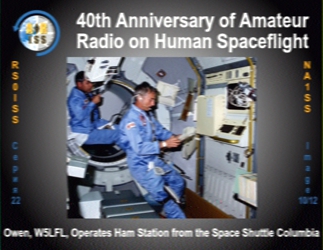

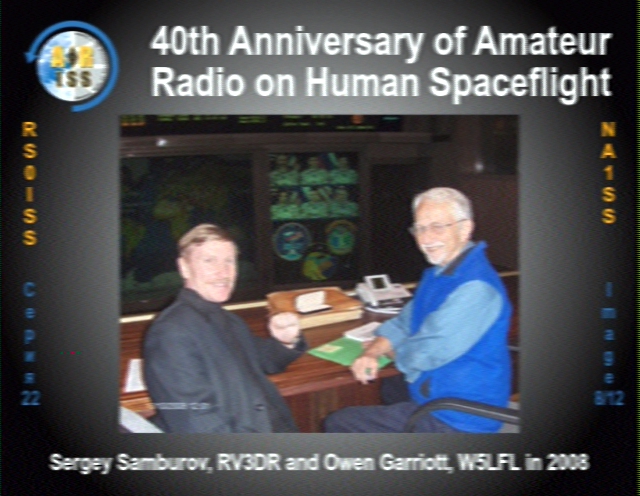

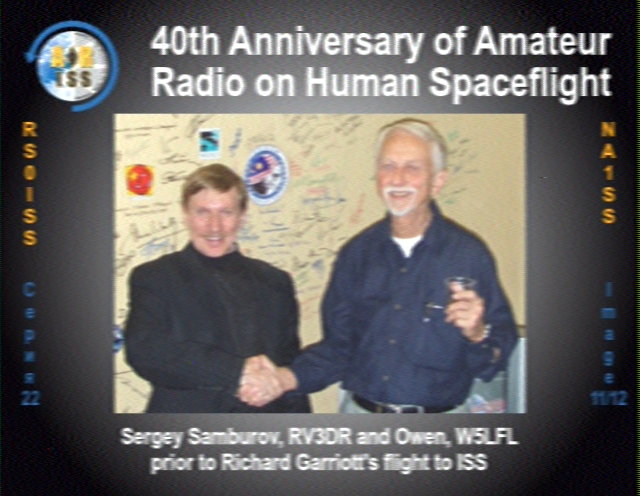

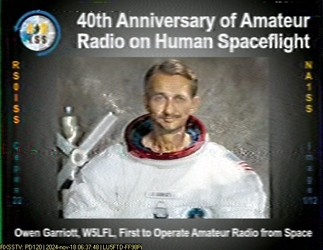

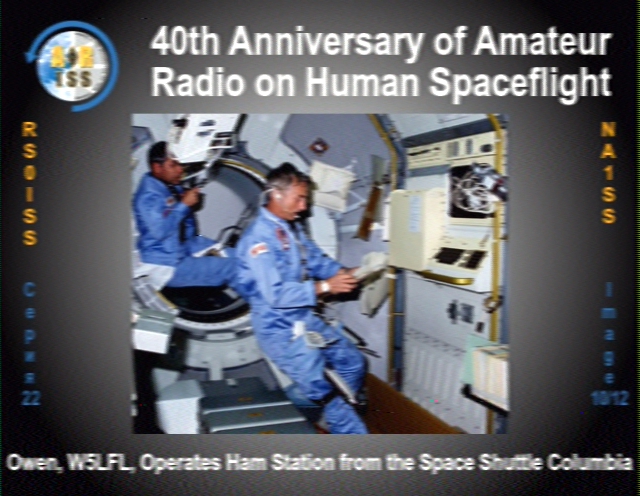

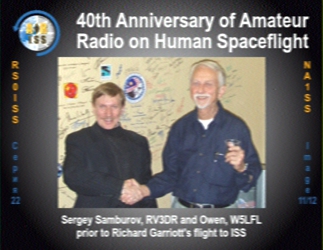

Pro zvědavce přidávám zbývající obrázky, které se mi nepodařilo zachytit. Nejsou to originální fotografie, ale záznam jiných radioamatérů. Můžete si tedy zároveň udělat představu, v jaké kvalitě lze snímky SSTV přijímat.
