Status von Transpondern 15.2.2021
Heute bin ich für eine Weile aus dem Winterschlaf aufgewacht. Hinter den Fenstern ist ein schöner Tag mit einer Temperatur unter dem Gefrierpunkt. Also erinnerte ich mich an die Sommerexperimente mit LNB-Kühlung und dachte, es wäre eine Schande, das Wetter im Freien nicht zu nutzen. Natürlich können die heutigen Ergebnisse nicht direkt mit Die Tabelle vom August 2020 verglichen werden, da es sich um eine völlig andere Jahreszeit handelt. Trotzdem fragte ich mich, ob sich etwas geändert hatte.
Standort Jevíčko, Tschechische Republik, Breite: 49,6322 °, Länge: 16,7113 °
LNB 2x NJR2842
Koaxialkabel Belden H125 CU, 45m
Satelliten Receiver VU+ Ultimo4k, VTI
Lufttemperatur -3 ° C, die Sonne scheint auf den LNB
| Satellit |
Azimut |
Elevation |
Transponder | 15.2.2021 15:00 ÷ 15:35 |

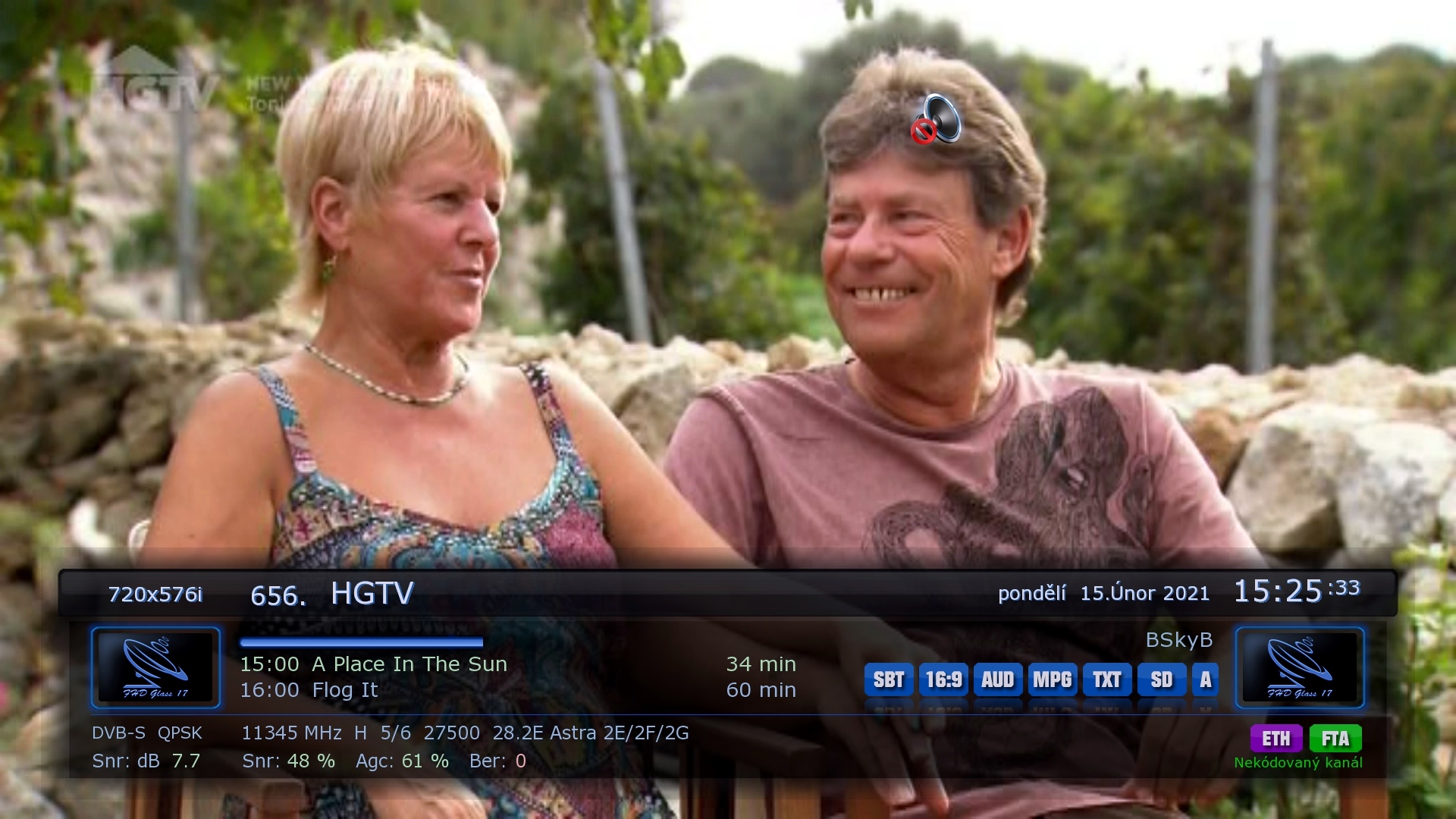

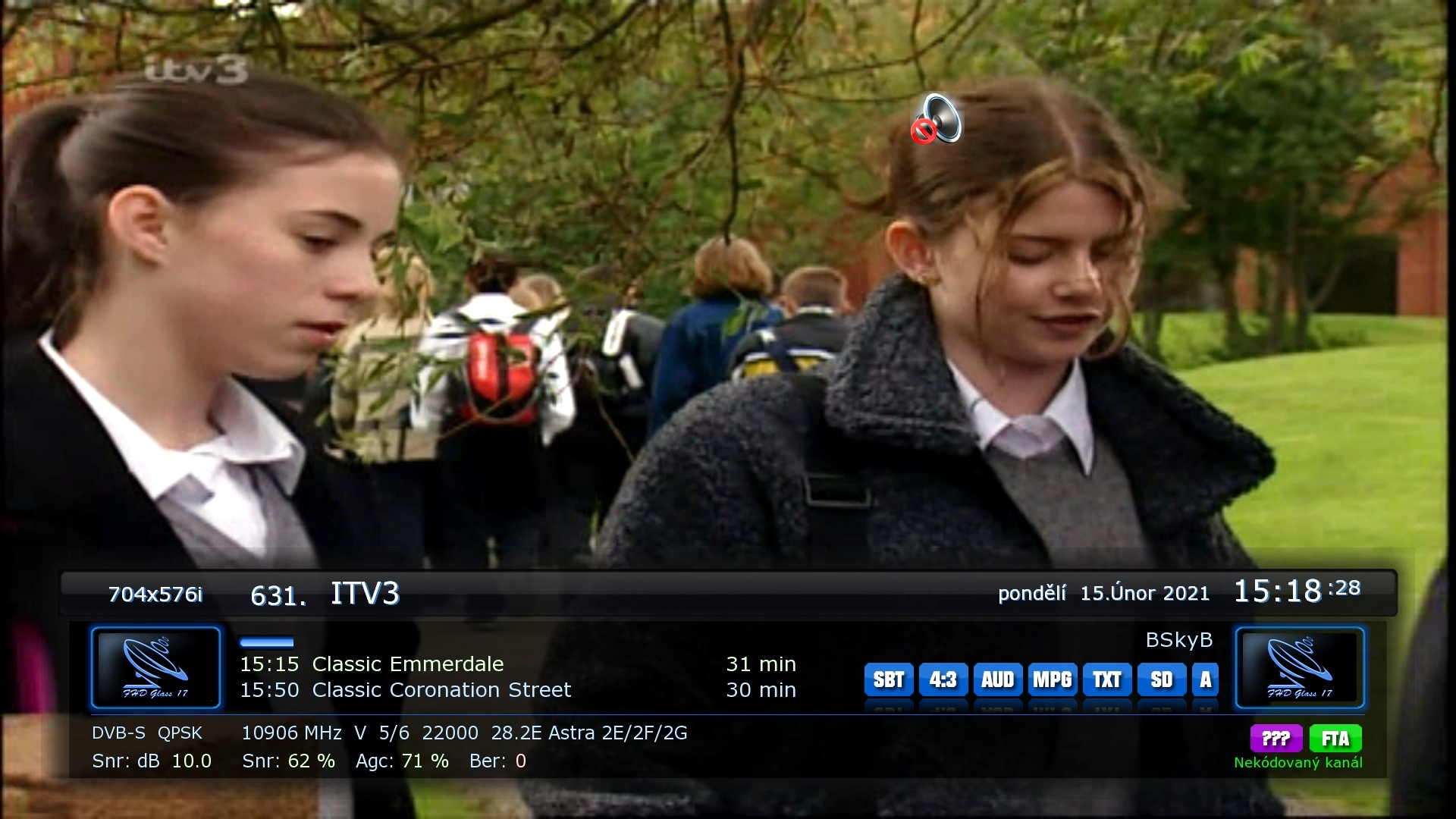

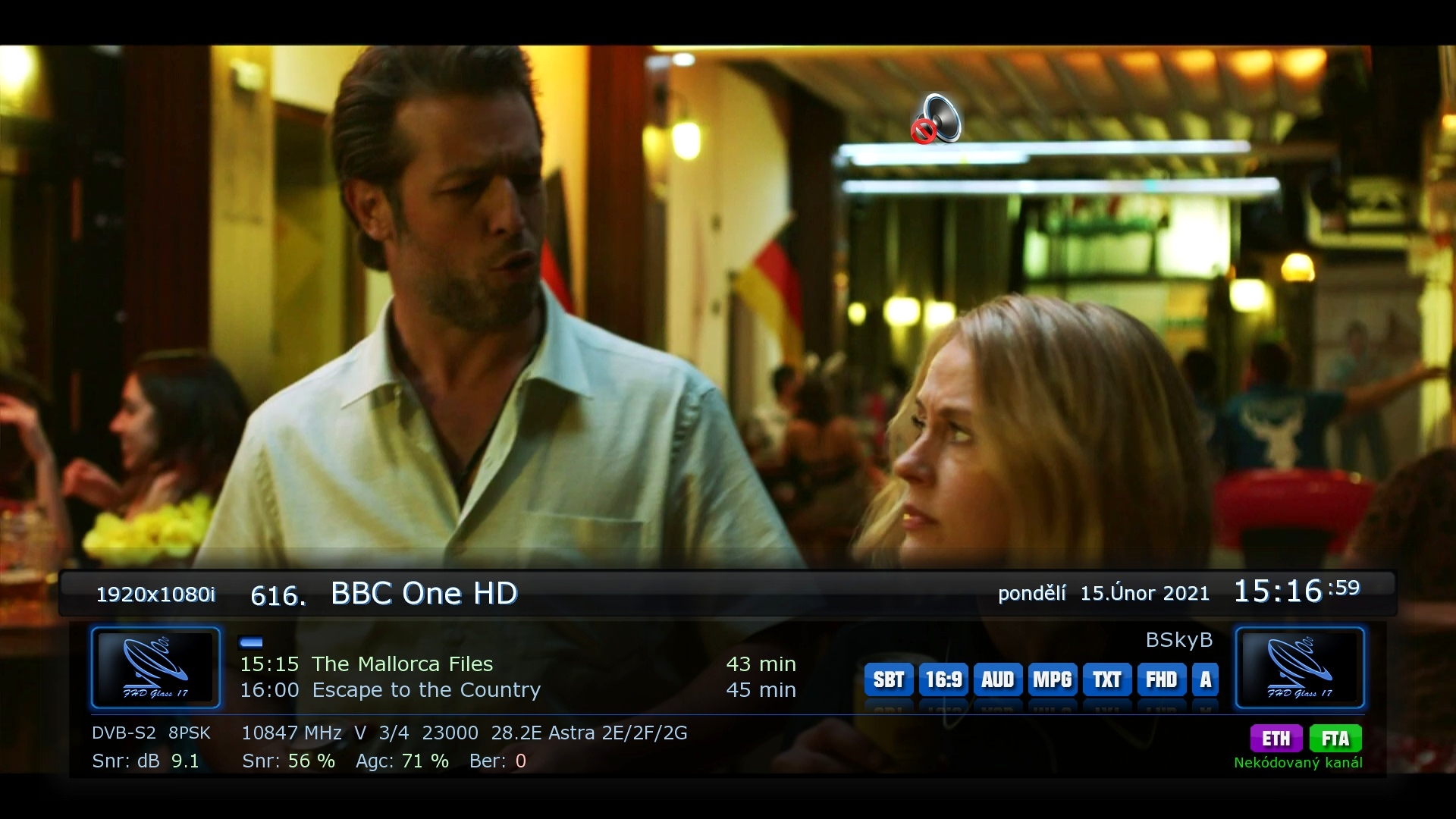

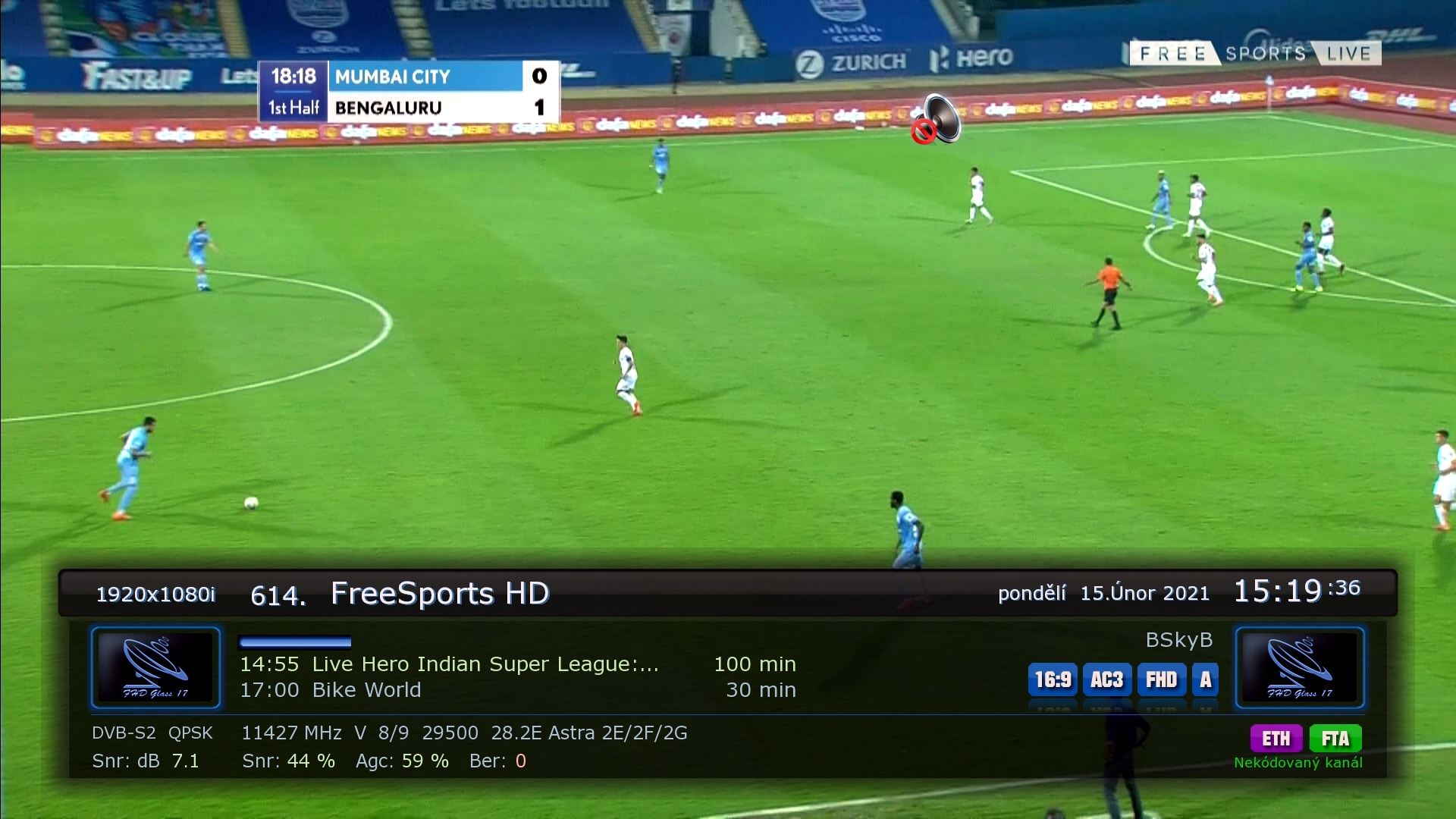

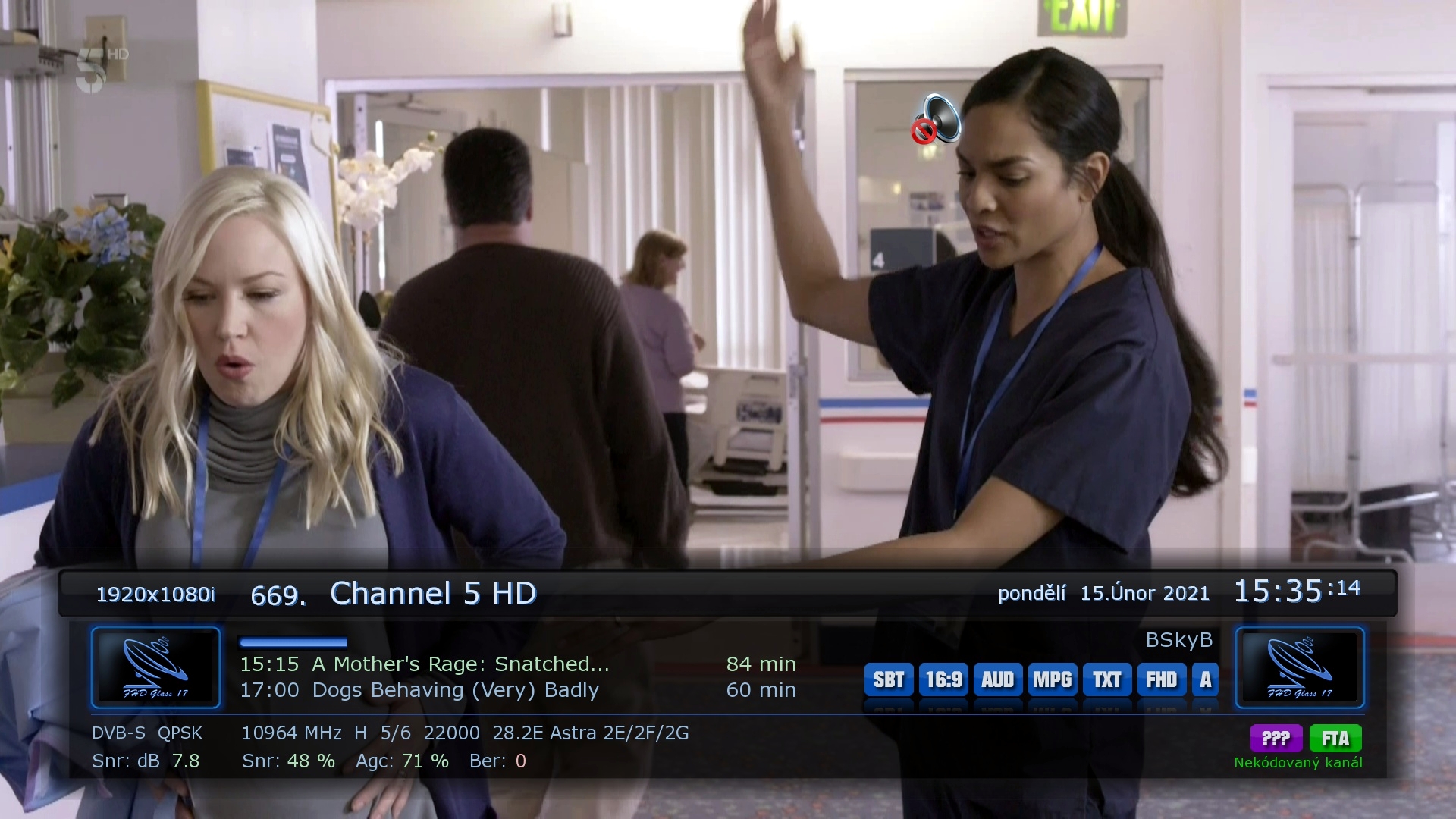

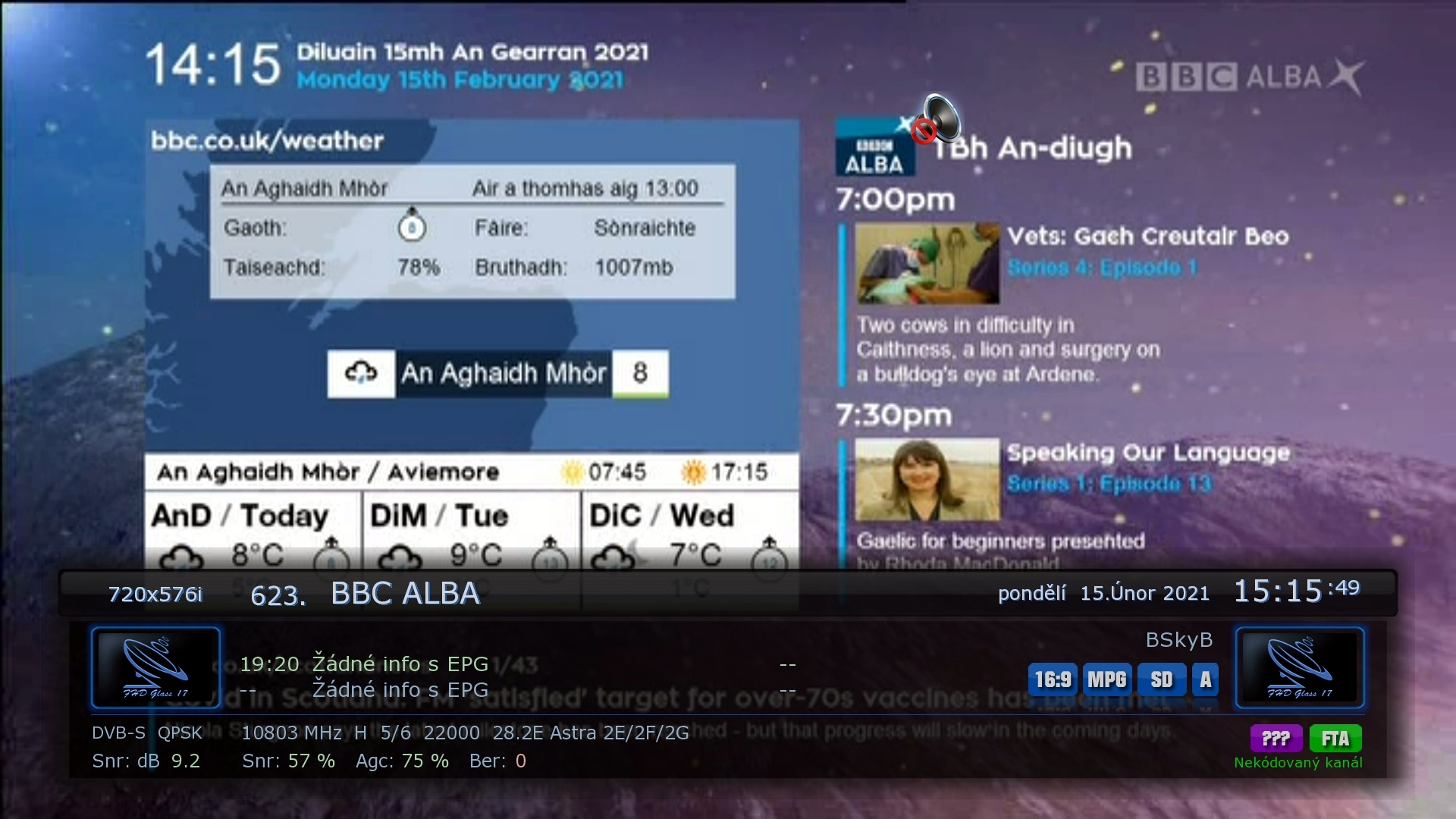

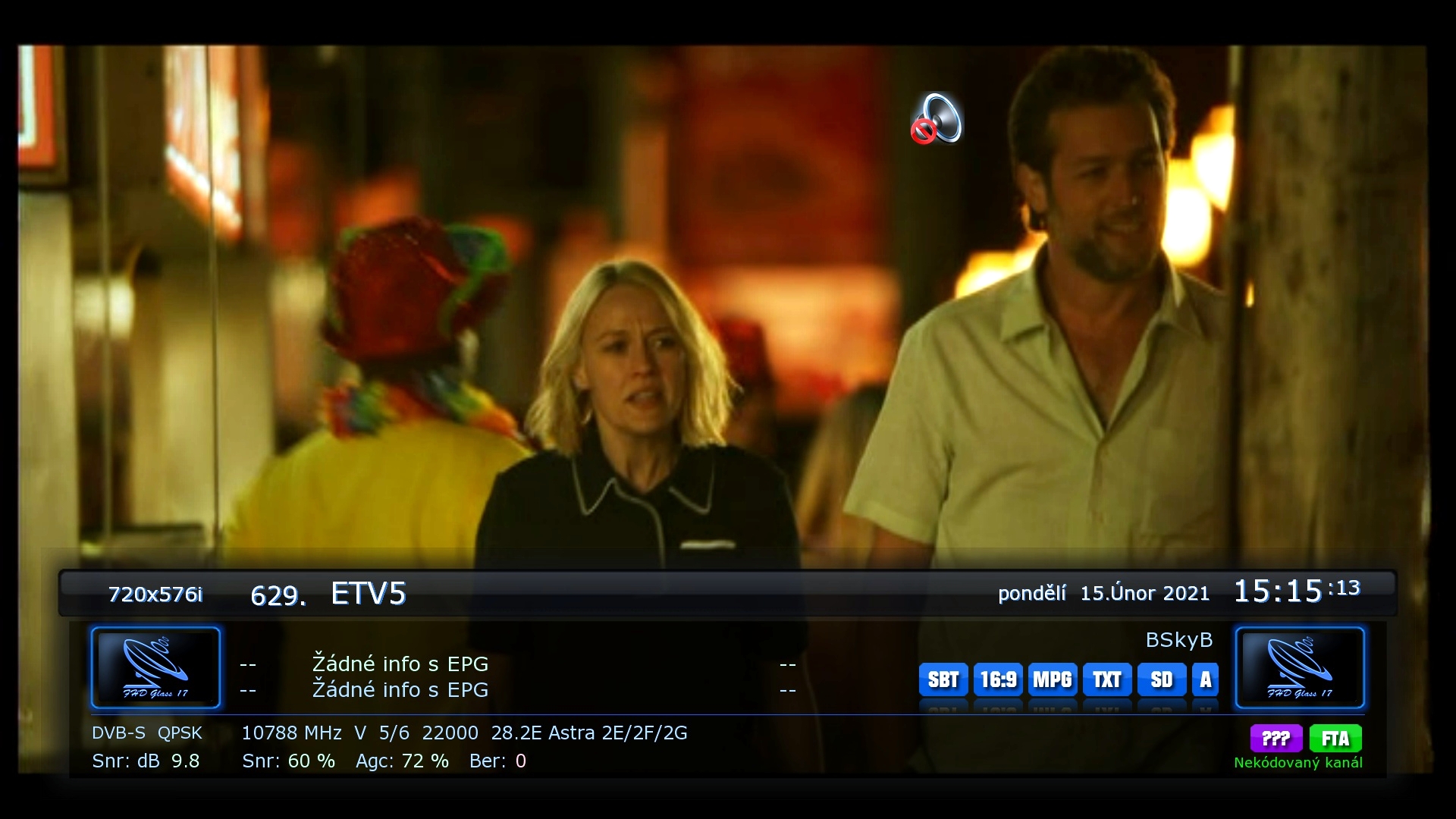

Neuberechnung | Bildschirmfoto |

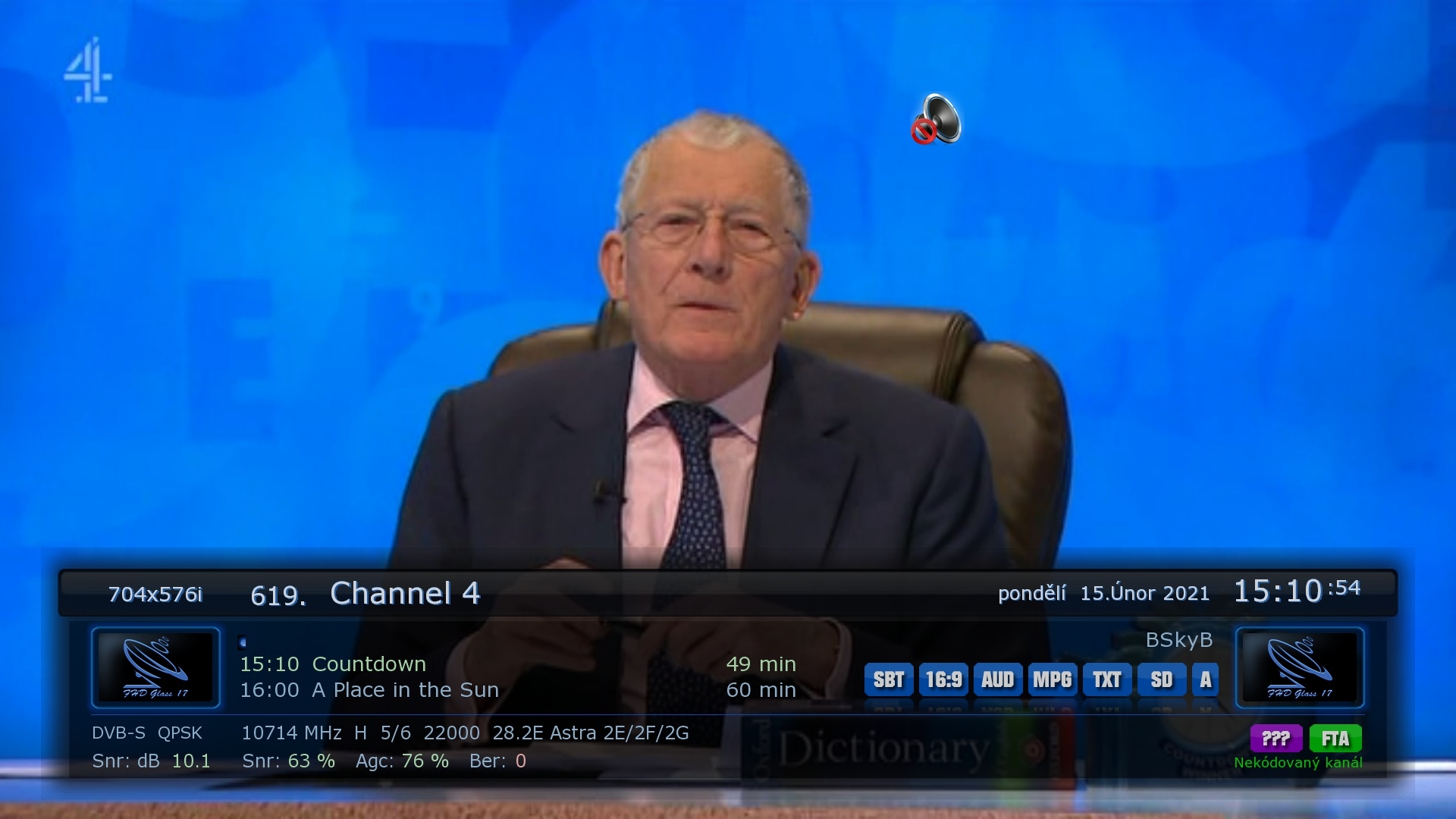

| Astra 2E | 16800 | 21440 | 10714 H 22000 5/6 QPSK | 63 % | 10.1 dB |  |

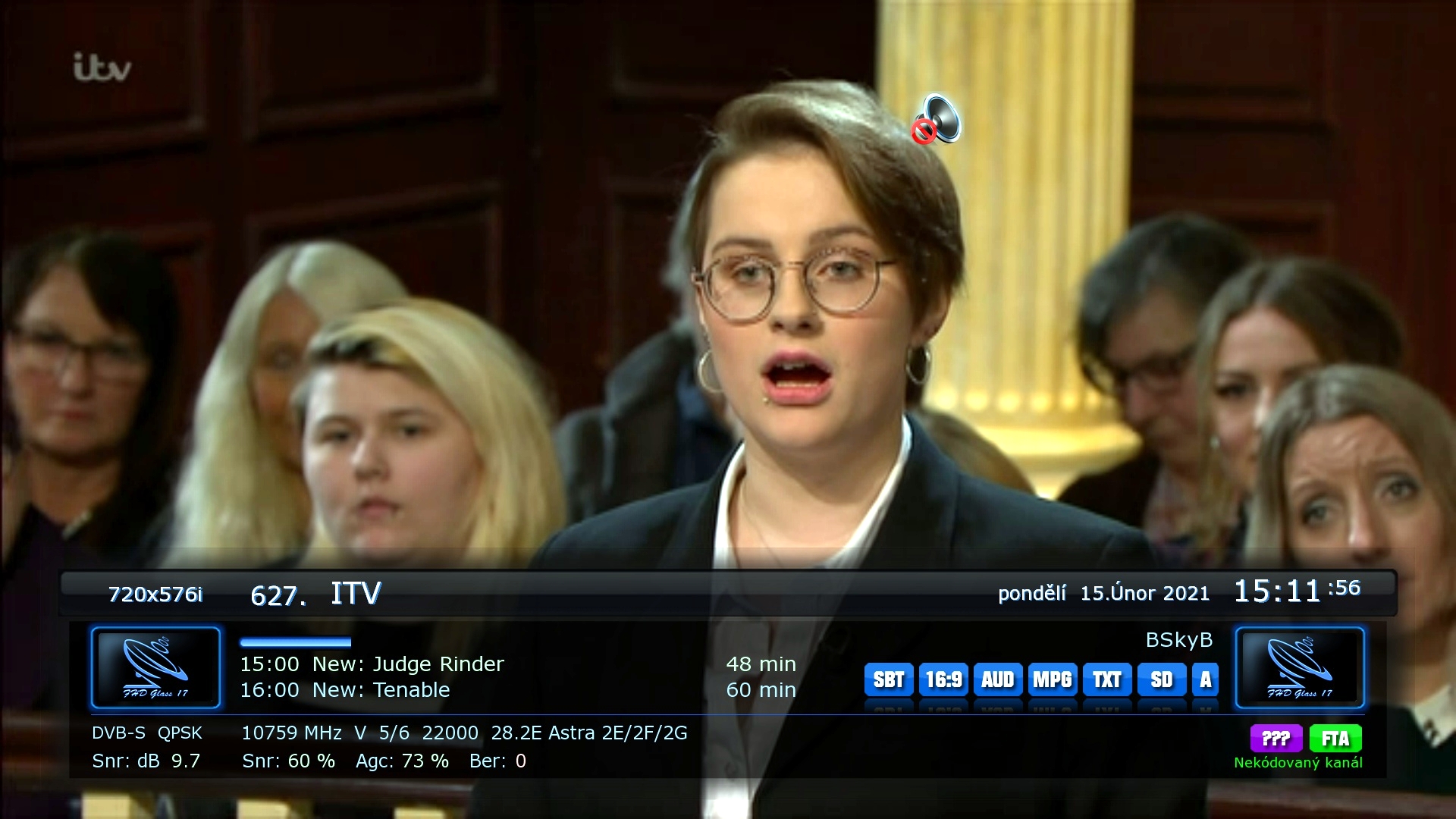

| 10758 V 22000 5/6 QPSK | 60 % | 9.7 dB |  |
|||

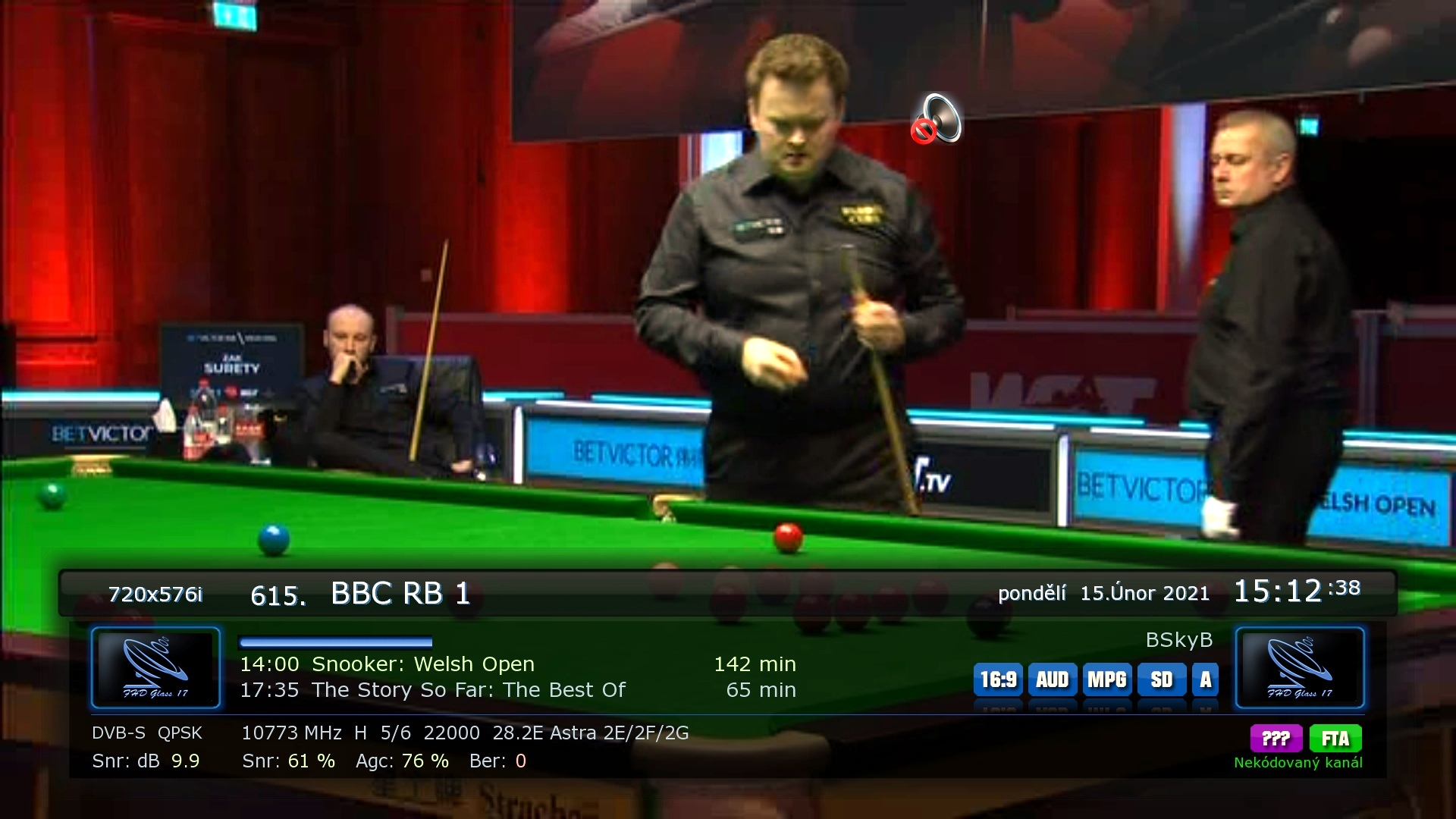

| 10773 H 22000 5/6 QPSK | 61 % | 9.9 dB |  |
|||
| 10788 V 22000 5/6 QPSK | 60 % | 9.8 dB |  |
|||
| 10803 H 22000 5/6 QPSK | 57 % | 9.2 dB |  |
|||

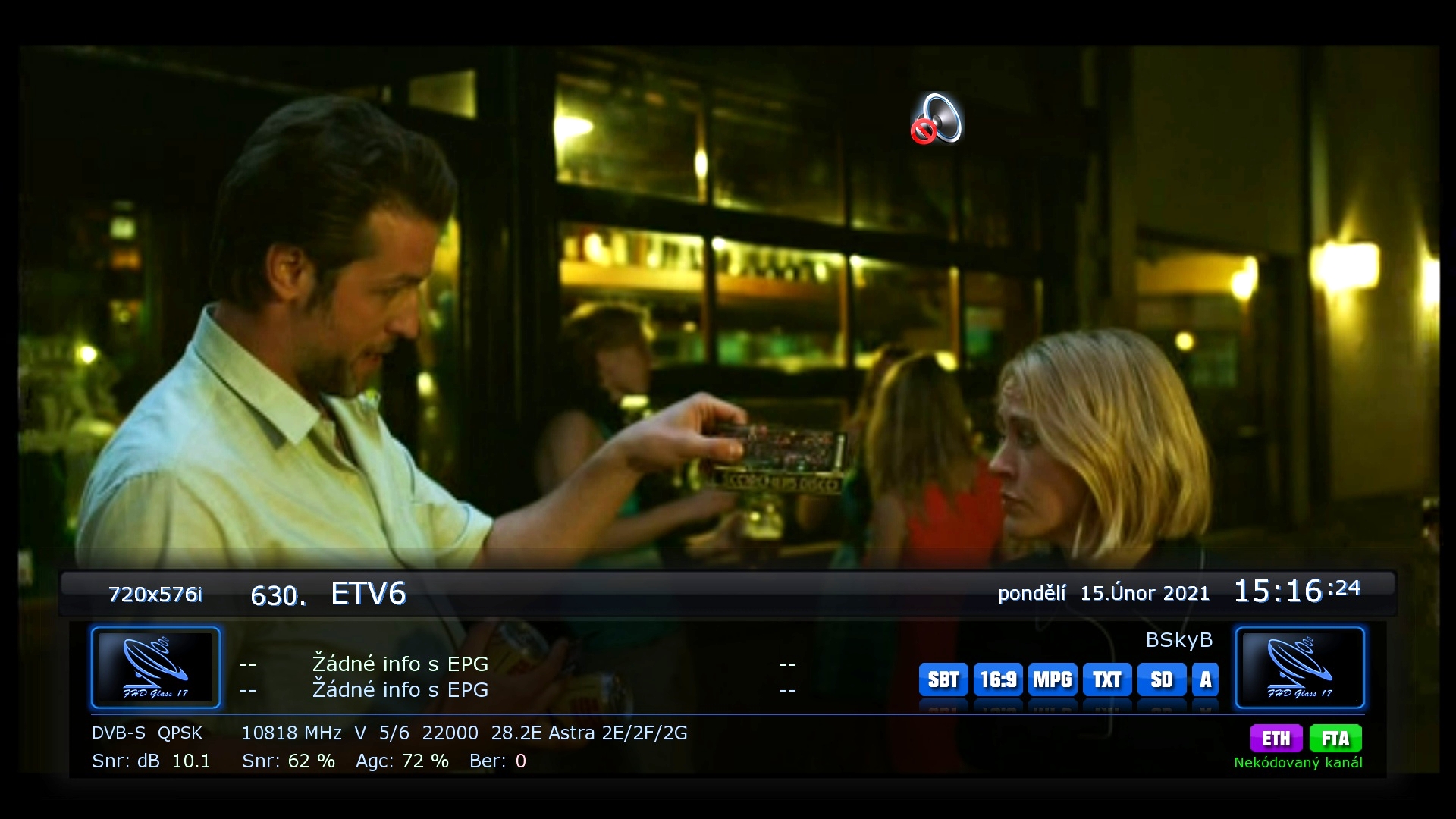

| 10818 V 22000 5/6 QPSK | 62 % | 10.1 dB |  |
|||
| 10847 V 23000 3/4 8PSK | 56 % | 9.1 dB |  |
|||

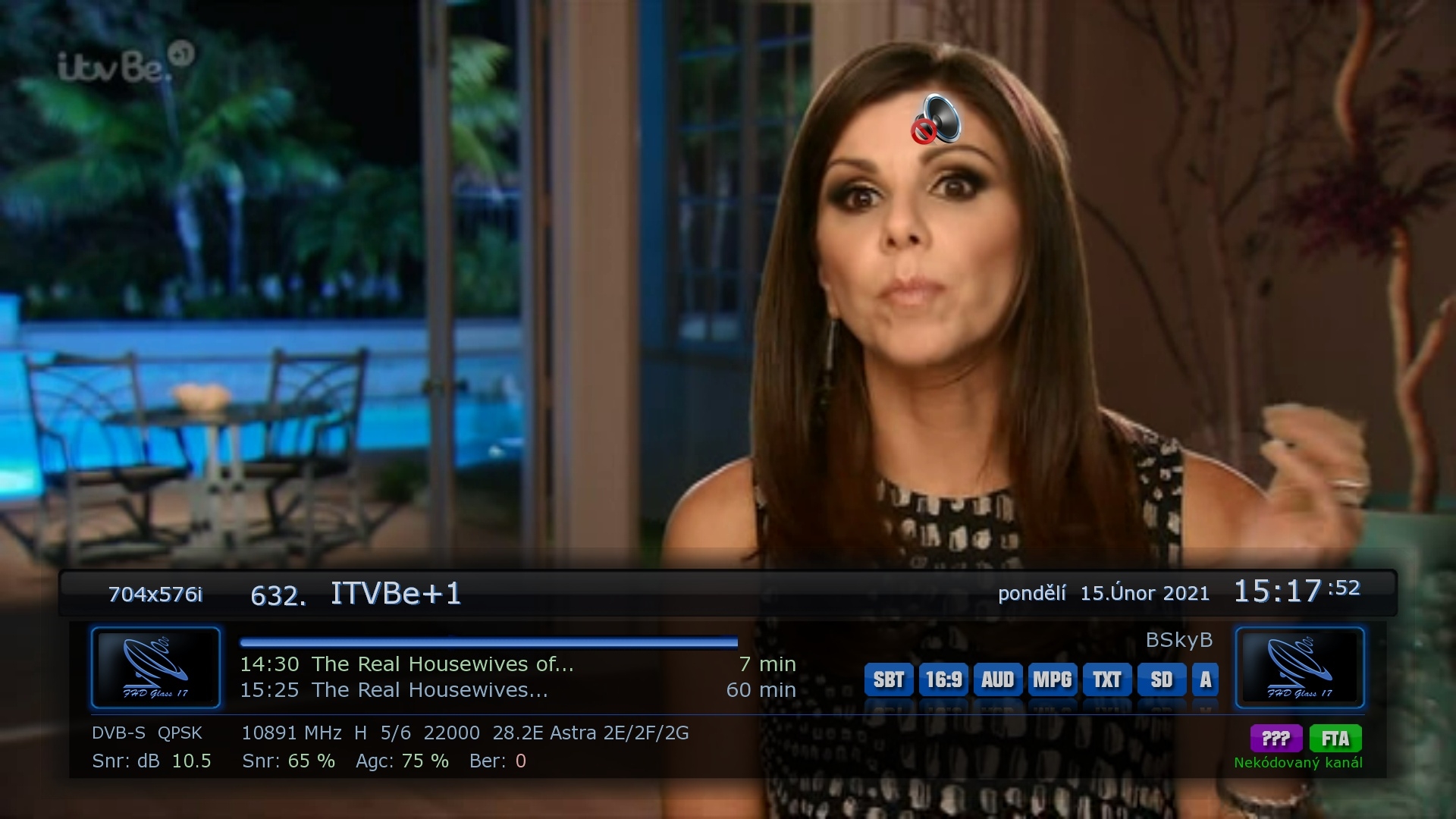

| 10891 H 22000 5/6 QPSK | 65 % | 10.5 dB |  |
|||
| 10906 V 22000 5/6 QPSK | 62 % | 10.0 dB |  |
|||

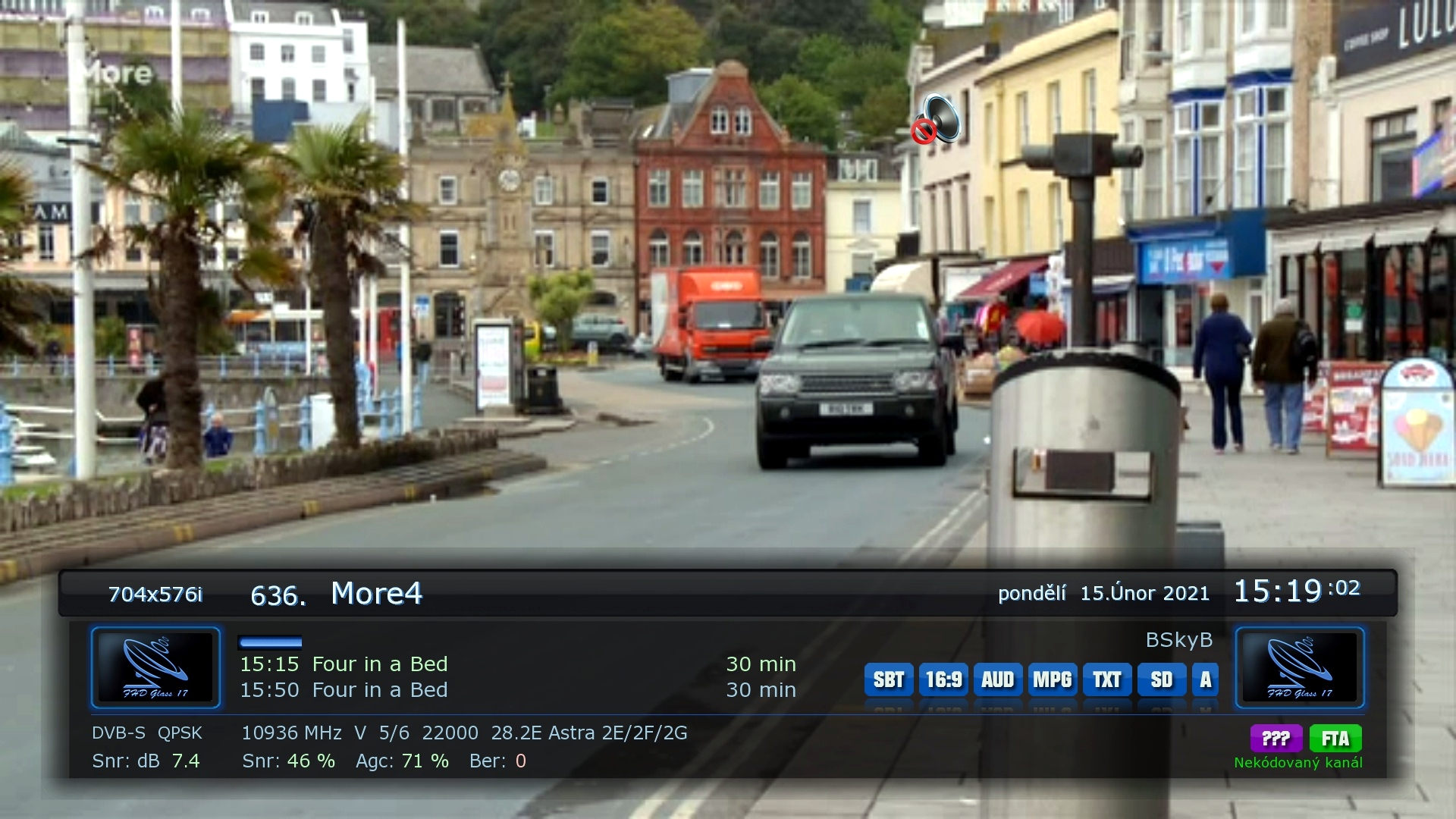

| 10936 V 22000 5/6 QPSK | 46 % | 7.4 dB |  |
|||
| 11386 H 29500 8/9 QPSK | 44 % | 7.1 dB | BT Sport 2 HD | |||
| 11386 V 29500 8/9 QPSK | 44 % | 7.1 dB | BT Sport 1 HD | |||
| 11426 H 27500 2/3 QPSK | 44 % | 7.1 dB | TRP 1 | |||
| 11426 V 29500 8/9 QPSK | 44 % | 7.1 dB |  |
|||
| 12363 V 27500 2/3 8PSK | 0 ÷ 19 % | 0 ÷ 3.3 dB | ||||

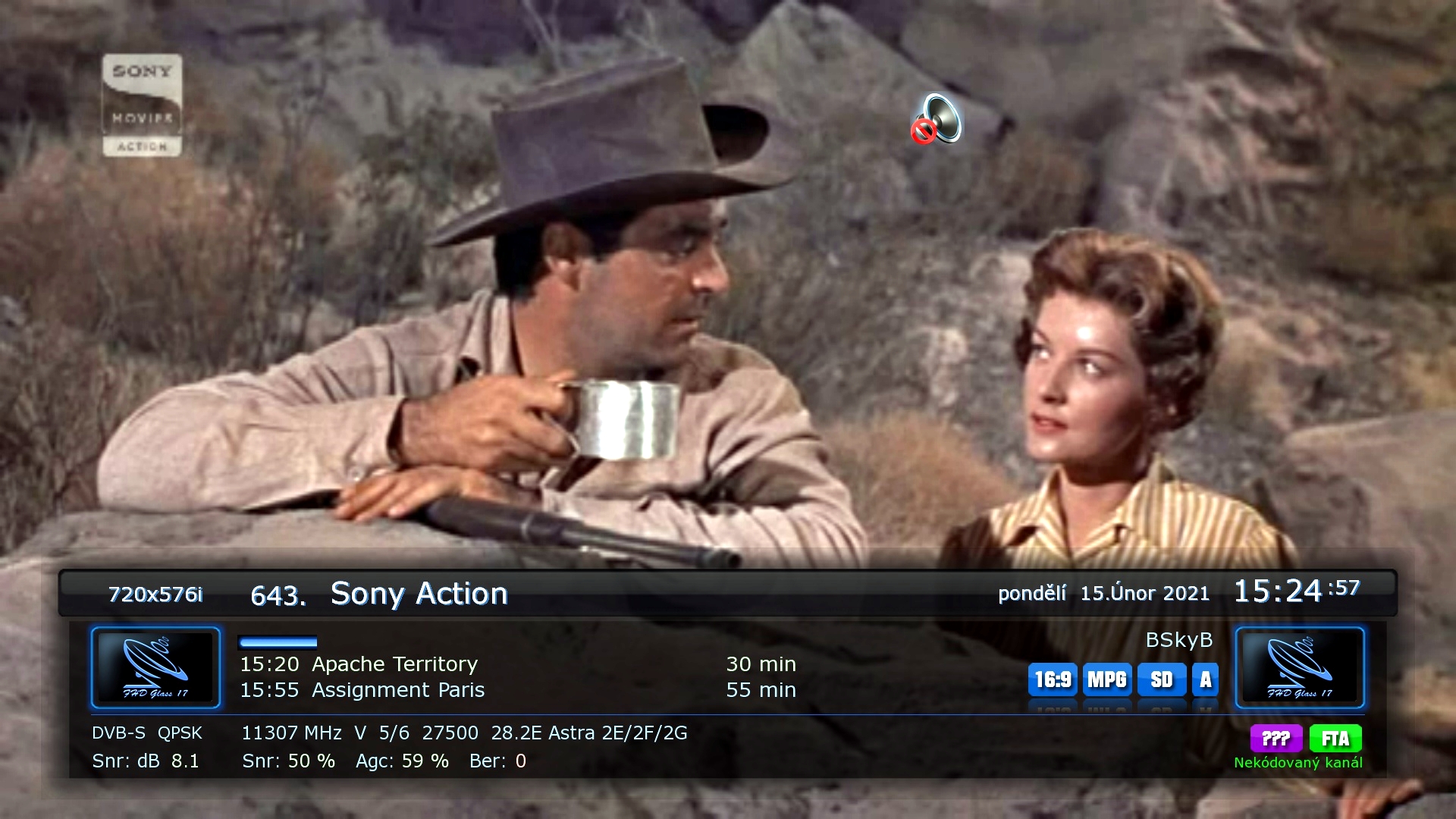

| Astra 2F | 16850 | 21517 | 11306 H 27500 5/6 QPSK | 50 % | 8.1 dB | BT Sport Extra 1 |
| 11306 V 27500 5/6 QPSK | 50 % | 8.1 dB |  |
|||
| 11344 H 27500 5/6 QPSK | 48 % | 7.7 dB |  |
|||

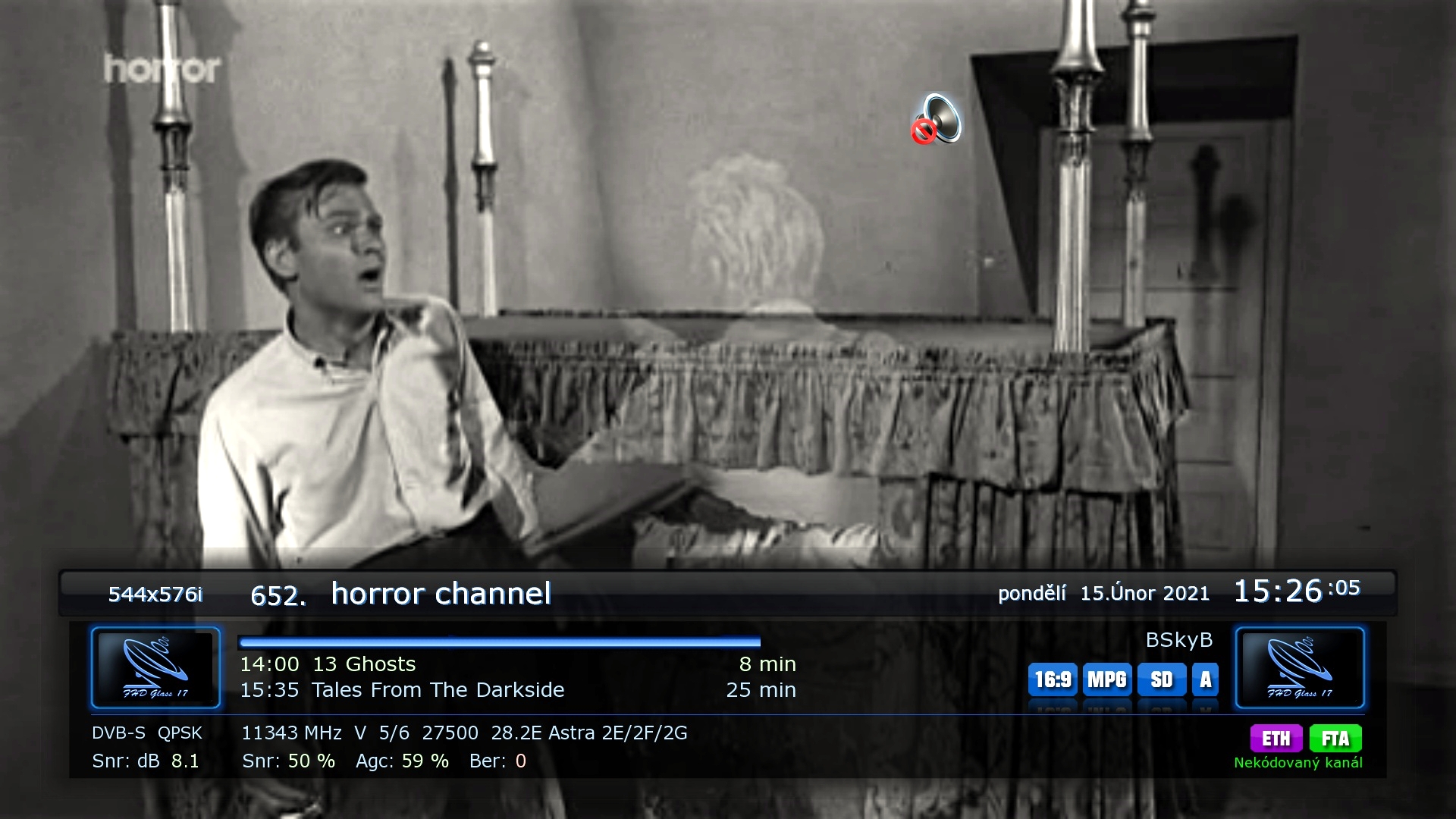

| 11344 V 27500 5/6 QPSK | 50 % | 8.1 dB |  |
|||
| 12129 V 27500 5/6 QPSK | 0 ÷ 7 % | 0 ÷ 1.3 dB | Alibi | |||
| 12168 V 27500 2/3 8PSK | 0 ÷ 10 % | 0 ÷ 1.6 dB | ||||
| 12382 H 27500 5/6 QPSK | 32 % | 5.1 dB | DMAX | |||
| Astra 2G | 16880 | 21640 | 10964 H 22000 5/6 QPSK | 48 % | 7.8 dB |  |
| 10994 H 22000 5/6 QPSK | 0 % | 0 dB | ITV+1 | |||
| 11023 H 23000 3/4 8PSK | 0 ÷ 22 % | 0 ÷ 3.7 dB | ||||
| 11053 H 23000 3/4 8PSK | 0 ÷ 16 % | 0 ÷ 2.6 dB | ||||
| 11068 V 23000 3/4 8PSK | 0 ÷ 25 % | 0 ÷ 4.1 dB | ITV HD | |||
| 11097 V 23000 3/4 8PSK | 0 ÷ 10 % | 0 ÷ 1.6 dB | ||||
| 11126 V 22000 5/6 QPSK | 0 ÷ 17 % | 0 ÷ 2.7 dB | Channel 4 HD |
Beim Vergleich der gemessenen Daten kann ganz einfach gesagt werden, dass die heutigen Werte abends etwas besser als der 6.8.2020 sind, gegen Mittag jedoch etwas schlechter als der 9.8.2020. Dies würde die Annahme bestätigen, dass das Signal am Morgen periodisch ansteigt und am Nachmittag schwächer wird. Ein extremer Unterschied zu den Jahreszeiten des Sommers - der Winter findet nicht statt. Ebenso brachte die niedrigere Umgebungslufttemperatur keine großen Überraschungen. Vielleicht ist es erwähnenswert, dass der Astra 2G heute im Allgemeinen etwas schwächere Signale hatte. Dies sind jedoch Informationen für normale Benutzer, die fernsehen möchten. Nicht der Anblick eines Signaljägers, der sich mit jedem Bruchteil eines Dezibels befasst.
Daten für Azimut und Höhe werden in Impulsen angegeben, die von EGIS-Positioniersensoren gezählt werden. Für den Azimut beträgt die Umwandlung 200 Impulse auf 1 °, für die Höhe 800 Impulse auf 1 °. Ich präsentiere sie für eine ungefähre Darstellung der verschiedenen Positionen einzelner Satelliten. Sie können nicht direkt mit den Werten aus dem letzten Sommer verglichen werden, da ich Probleme mit der Stabilität der tragenden Struktur in der Zeit stärkerer Herbstwinde hatte, die ich am Ende des Artikels im Ergänzung vom 21.10.2020 Beschreibe. Die Drehung des Stützrohrs hat sich also geändert.
Die angegebenen Signalstärkebereiche 0 ÷ xx% bedeuten, dass die Stärke in diesem Bereich über einen Zeitraum von mehreren Sekunden kontinuierlich schwankt. Das Signal ist natürlich für den Empfang unbrauchbar. Zumindest kann mein Empfänger nicht damit umgehen.
Natürlich möchte ich betonen, dass die gemessenen Werte der Signalstärke von einem herkömmlichen Satellitenempfänger angezeigt werden, dh nicht von einem speziellen Messgerät. Dies entspricht der Genauigkeit der Messung und die angegebenen Werte können nicht als absolut wahrgenommen werden. Die Signalstärke der einzelnen Transponder kann jedoch verglichen werden. Ich denke, die wichtigste Information ist, ob das Transpondersignal empfangen wurde oder nicht. Und die angegebenen Werte reichen für diesen Zweck aus.

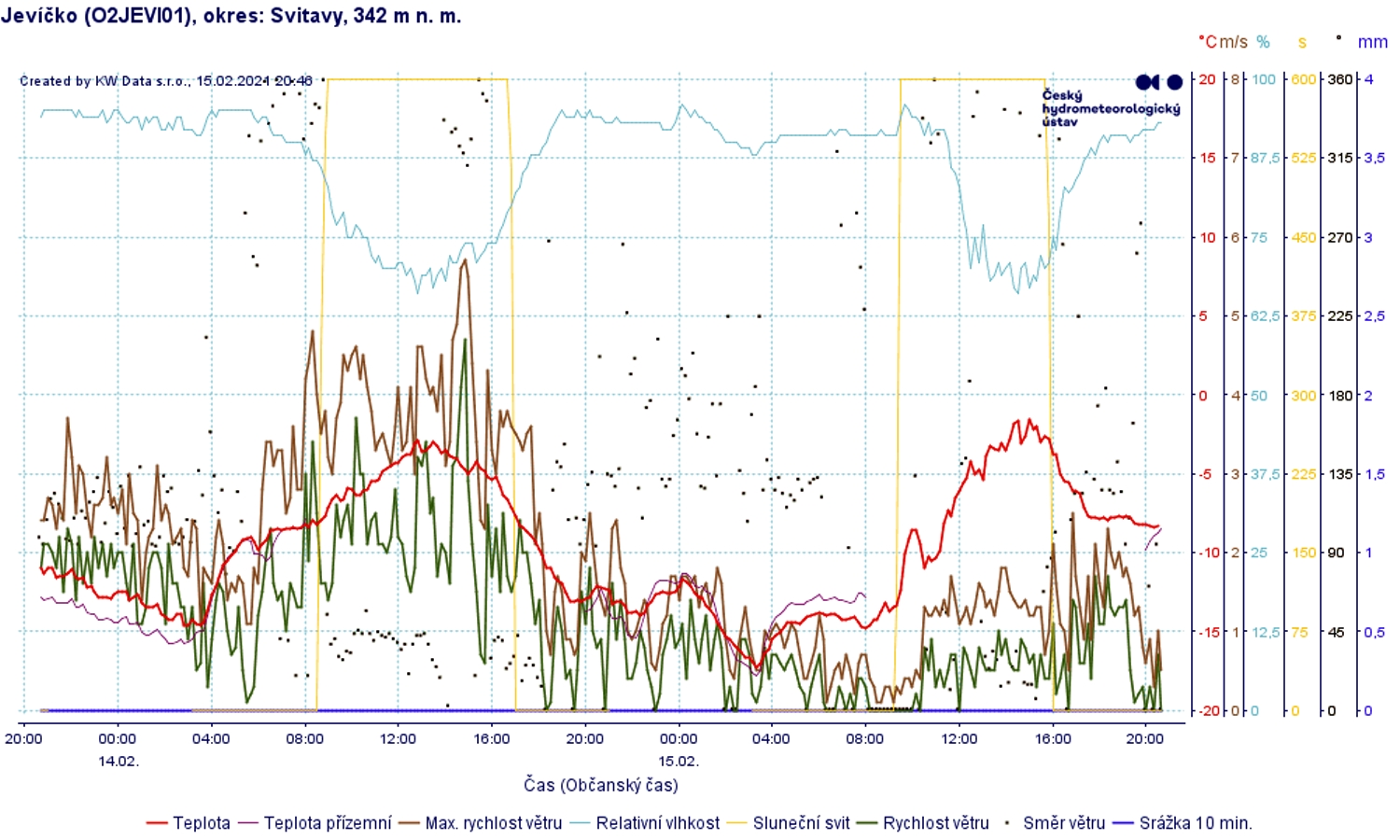

Die Außentemperatur betrug ungefähr -3 ° C, aber da der Himmel ohne eine einzige Wolke klar war, schien die Sonne auf beide LNBs. Es ist schwer zu erraten, welchen Einfluss dies auf die Innentemperatur des LNB haben könnte. Auf der ČHMÚ-Website habe ich an der Stelle meines Standorts eine Übersicht über das Wetter gefunden.
Das Diagramm erscheint mir etwas verwirrend, da es viele Informationen enthält. Leider habe ich nichts besseres gefunden. Erwähnenswert sind die Temperaturen vor meiner Messung. Sie sind viel niedriger, so dass davon ausgegangen werden kann, dass beide LNBs trotz Sonnenlicht ordnungsgemäß gekühlt wurden. Ich muss hinzufügen, dass sie auch morgens bei einer Temperatur von -15 ° C problemlos funktionierten. Leider hatte ich damals keine Gelegenheit, auf das Einkommen zu achten. Und für den nächsten Zeitraum wird bereits über eine Erwärmung berichtet. Das war's also erstmal. Gute Nacht.
