Динамика уровня сигнала за 24 часа, 16.04.2021
На сайтах о приеме британской связки с позиции 28,2° в.д. часто говорится, что мощность сигнала на нашей территории (Чехия) колеблется в течение дня, в связи с чем условия приема не очень стабильны. Я также упоминал об этом явлении здесь, в некоторых статьях на моем веб-сайте. Однако я нигде не видел графиков или данных, показывающих, насколько велики на самом деле различия в силе сигнала и как эти изменения мощности сигнала распределяются во времени. Это не значит, что таких отчетов не существует. Может мне просто лень искать. И, может быть, мне интереснее попробовать измерить что-то подобное и создать самому. Поэтому я решил попробовать.
Конечно, у меня не было намерения сидеть 24 часа у приемника и вручную записывать значения мощности сигнала, чтобы из полученных таким образом данных построить соответствующий график. Вот почему я сначала начал писать программу, которая собирала бы необходимые данные автоматически. В конце концов, это было достигнуто, и поэтому у меня есть готовый прототип, который уже имеет более или менее предполагаемую функциональность. Он обменивается данными с приемниками, оснащенными средами Enigma2 и Open WebIf. Он по-прежнему не может делать много вещей, но когда я доведу его до более удобного состояния, я напишу об этом отдельную статью и предложу его для скачивания.
Конечно, я не мог больше ждать, поэтому опробовал свой прототип. Сначала выбрал программу FreeSport HD на транспондере Astra 2E. Эта программа не самая мощная, поэтому сила ее сигнала колеблется, но она достаточно мощная, чтобы ее можно было ловить большую часть дня с моей 270-сантиметровой тарелкой. Я записывал значение силы сигнала каждую минуту.
Здесь я должен сделать еще одно замечание о методологии измерения. Спутниковый ресивер не является измерительным устройством, и поэтому измеренные значения не могут считаться правильными в смысле абсолютного значения. Однако возможно пропорциональное сравнение повторных измерений, обремененных одинаковой ошибкой измерения. Но это не относится к сигналам, для которых тюнер приемника не добивается синхронизации. Измерения ниже этого предела чрезвычайно нестабильны и «пульсируют» в течение секунд от их фактического значения до нуля. Я не знаю, почему приемник это делает, сигнал, конечно, не колеблется так быстро, и ошибка измерения огромна. Чтобы хоть как-то устранить этот недостаток, я не беру однократное показание уровня сигнала в момент измерения, а измеряю уровень сигнала 10 раз по 5 секунд и сохраняю на графике наибольшее измеренное значение. Конечно, это лишь частичное решение, и полученный график значительно его ухудшает в области слабых сигналов. Потребовался бы настоящий измерительный прибор. Но я все равно начал пробовать измерения.
Astra 2E, 11427 MHz, V, 8/9, 29500, QPSK

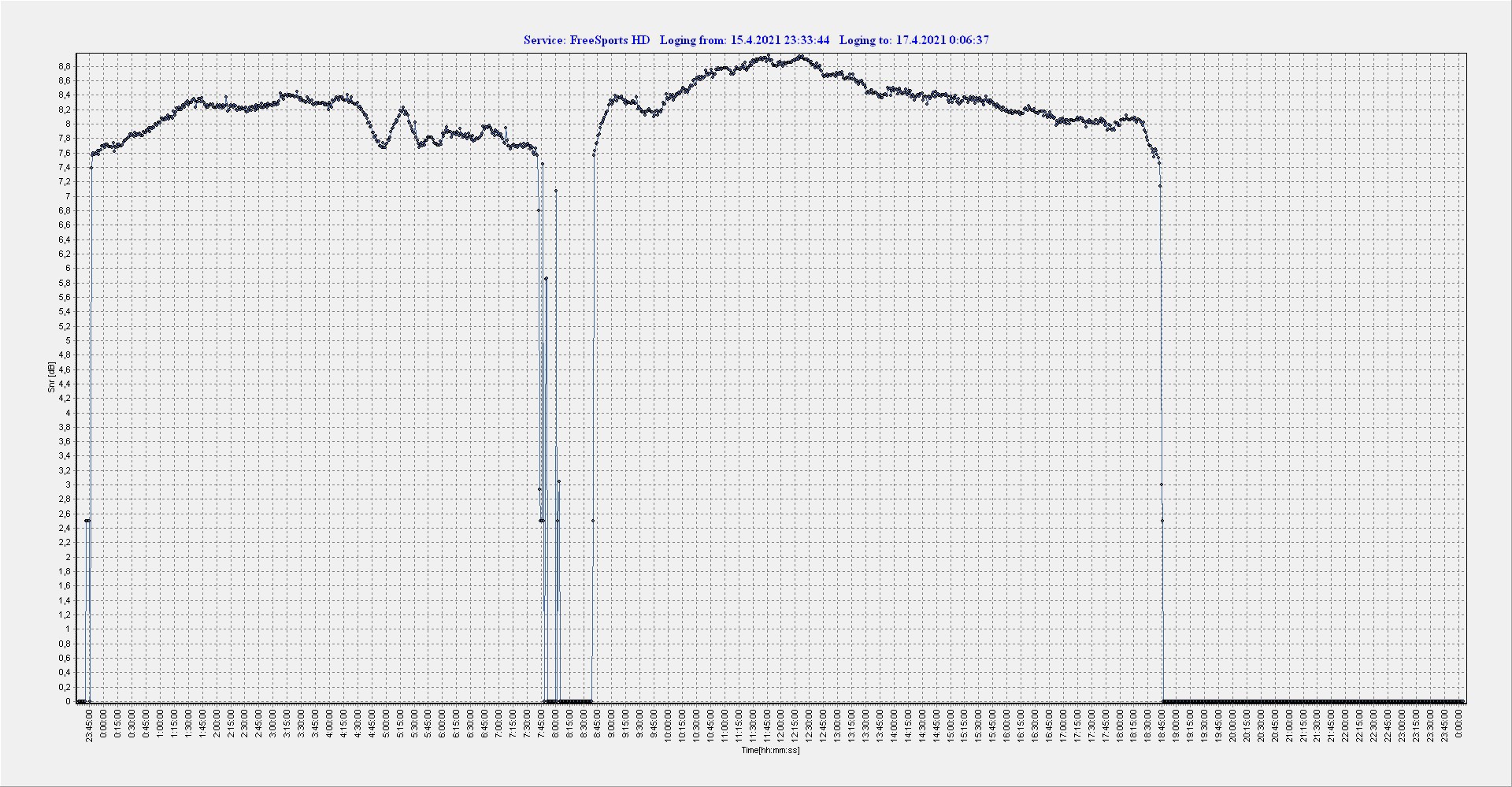

Рис. 1 - Динамика уровня сигнала
И вот, наконец, у нас есть результат. Первый урок, который преподнес мне созданный график, был "Одно измерение - нет измерения". Если вы внимательно посмотрите на график, то наверняка заметите, что в полночь 15.04.2021 сигнал уже был пригодным для использования, а в полночь следующего дня он был полностью нулевым. Это означает, что из этого графика нельзя сделать каких-либо серьезных выводов. Он просто интересный. По крайней мере, для меня это точно. Он говорит мне, что ± около 18:00 я, скорее всего, смогу попрощаться с FreeSport и как минимум до полуночи.

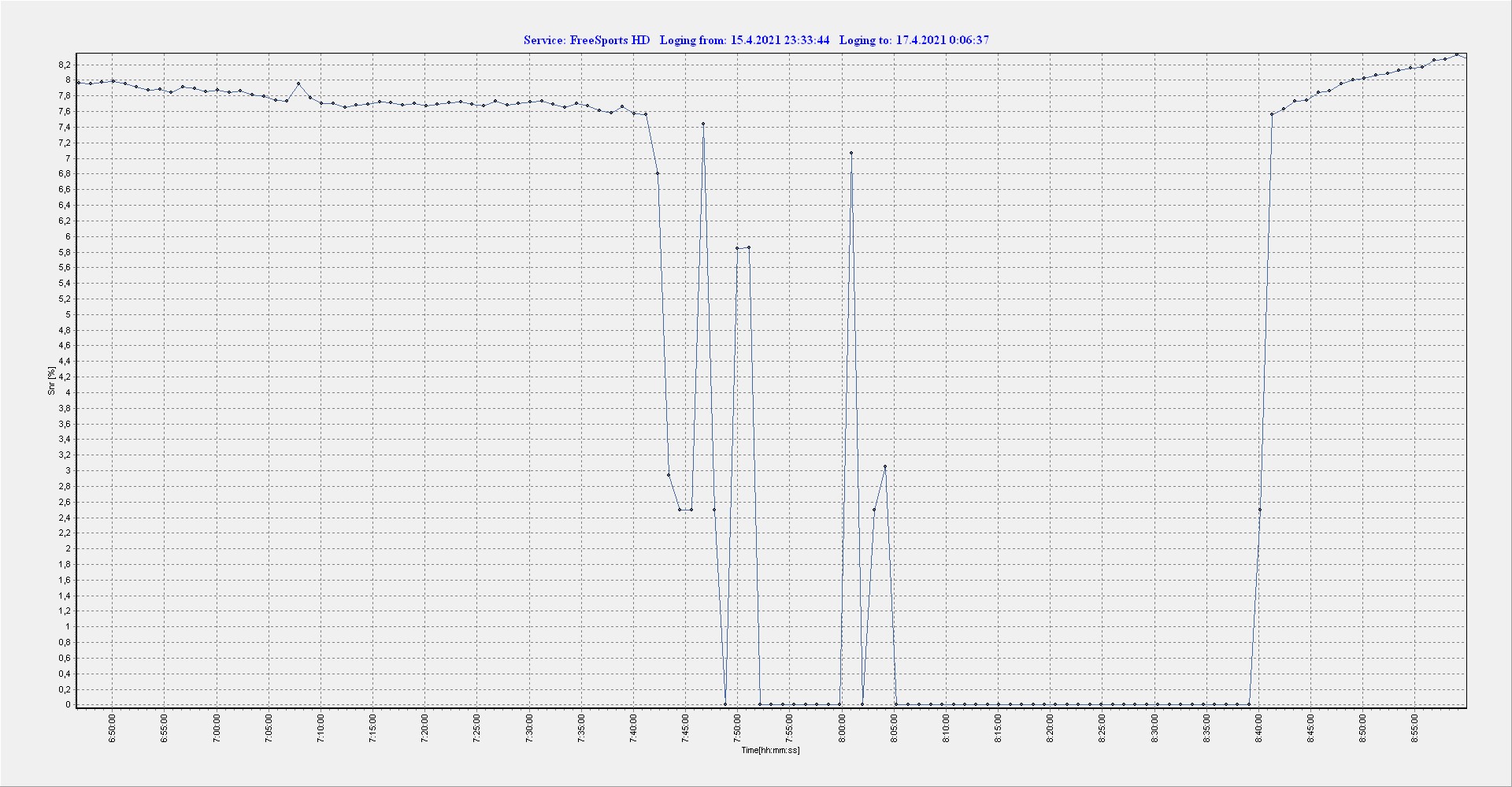

Рис. 2 - Увеличение 7:40 ÷ 8:45
Самое интересное место — это время утром между 7:40 ÷ 8:45, когда сигнал обычно падает до нуля. Я увеличил эту часть в отдельную диаграмму. Что интересно, так это скорость, с которой сигнал падает, а затем снова поднимается. В начале окна сигнал снизится примерно до 2,5 дБ в течение 3 минут, а в конце окна поднимется от нуля до приемлемого значения менее чем за три минуты. Кажется, я уже читал об этом отключении на других сайтах. Но до того, как я сделал этот график, я практически не знал об этом, потому что я обычно не могу обратить внимание на прием спутников в это время.

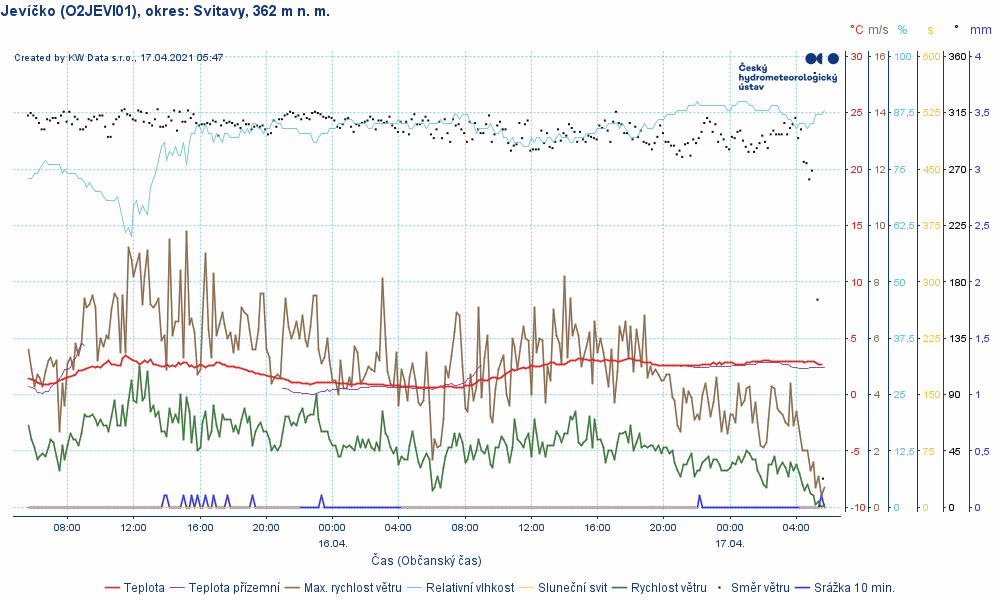

В конце добавляю обзорный график погоды на момент замера. Я не вижу какой-либо серьезной аномалии в 7:40 ÷ 8:45, когда сигнал пропадает. Скорее всего, это не связано с погодой. Больше похоже на какую-то спутниковую активность. Что ж, в любом случае, этот результат возбудил мое любопытство, и я обязательно проведу дополнительные измерения.
21.4.2021 Приложение
Astra 2E, 11427 MHz, V, 8/9, 29500, QPSK

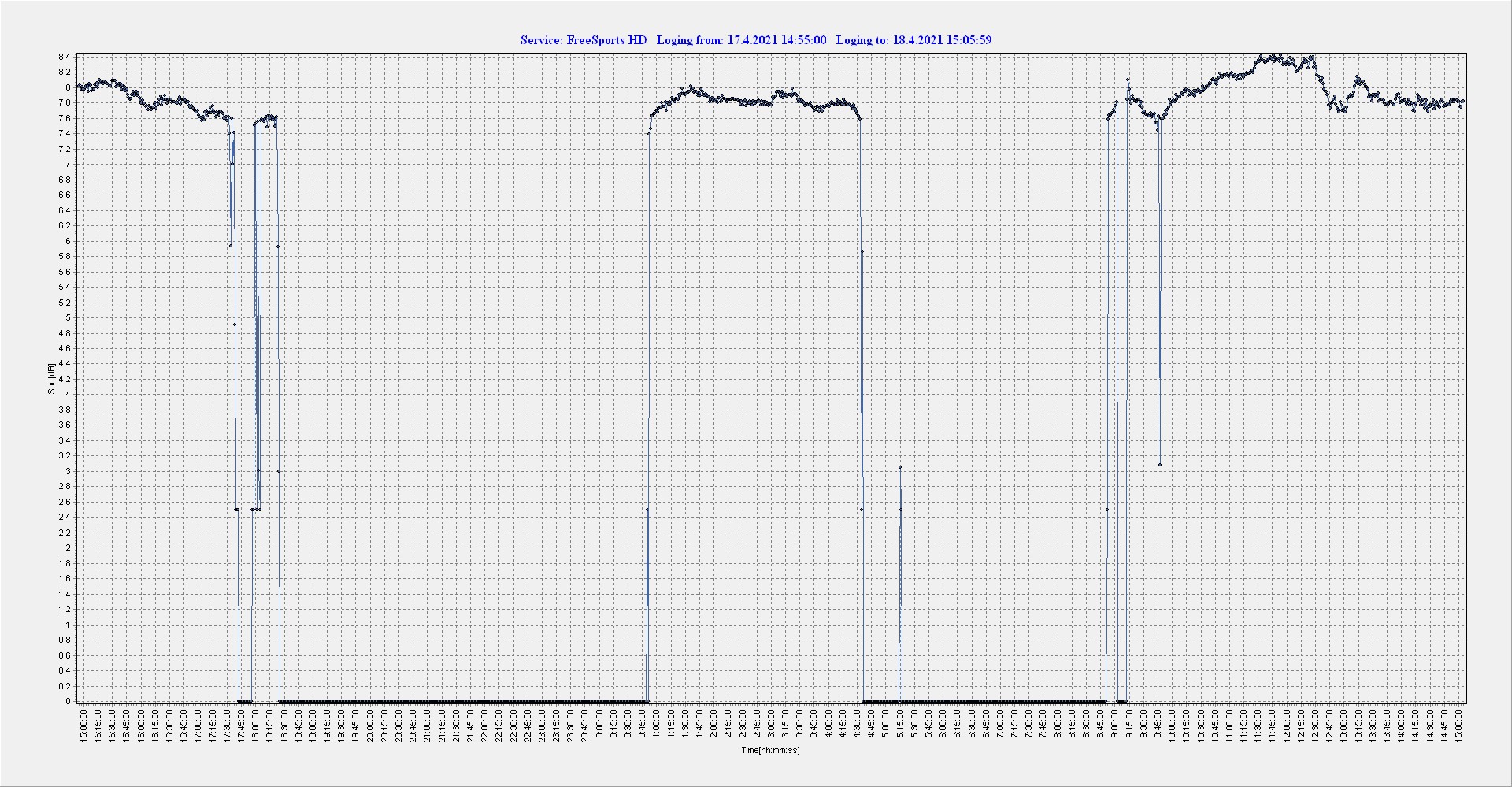

Рис. 4 - Динамика уровня сигнала
Наконец-то я добрался до публикации второго измерения. Тот же транспондер, та же программа. Временная петля с 15:00 до 15:00, чтобы увидеть полное ночное затемнение.

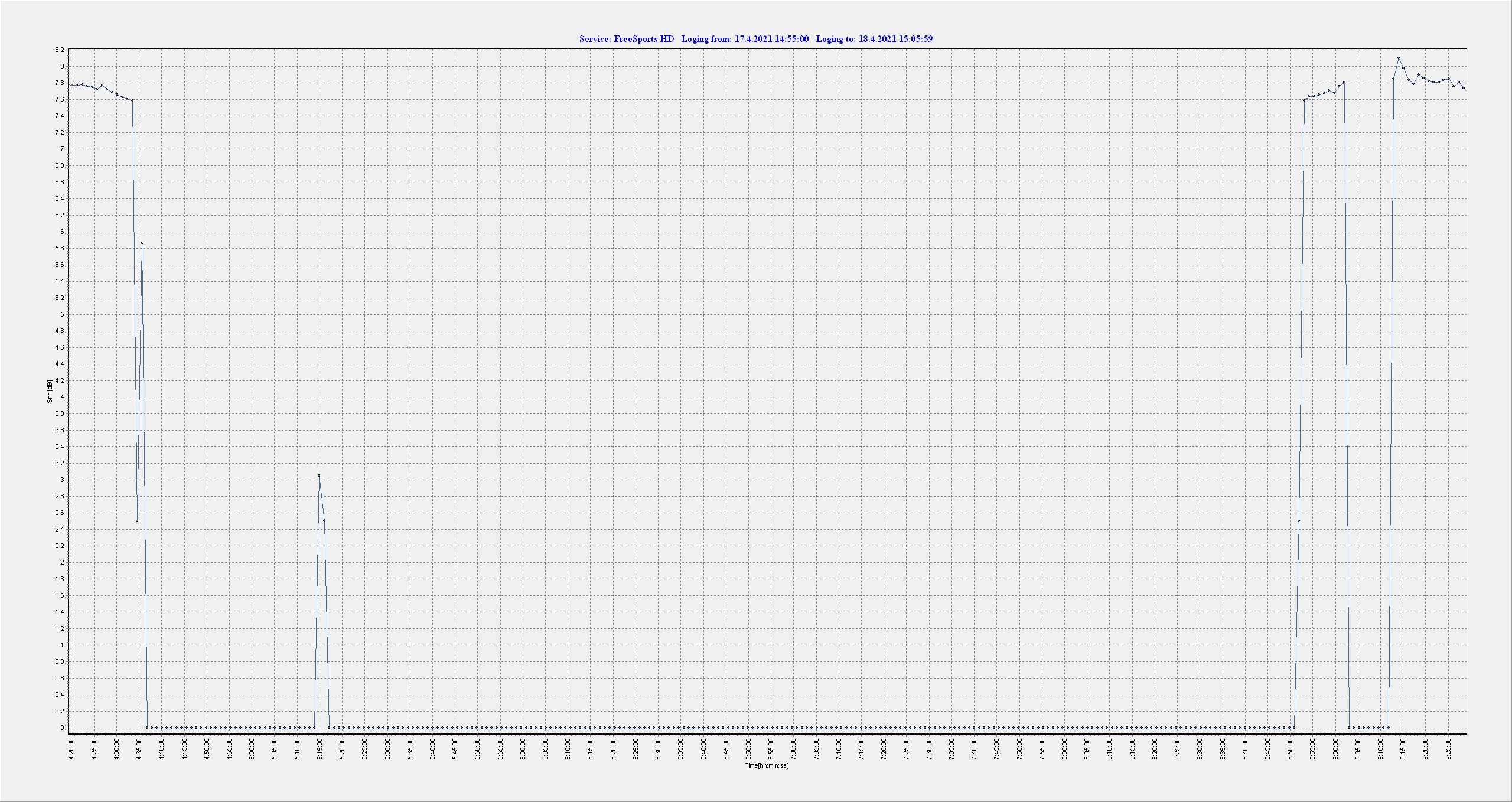

Рис. 5 - Увеличение 4:33 ÷ 9:14

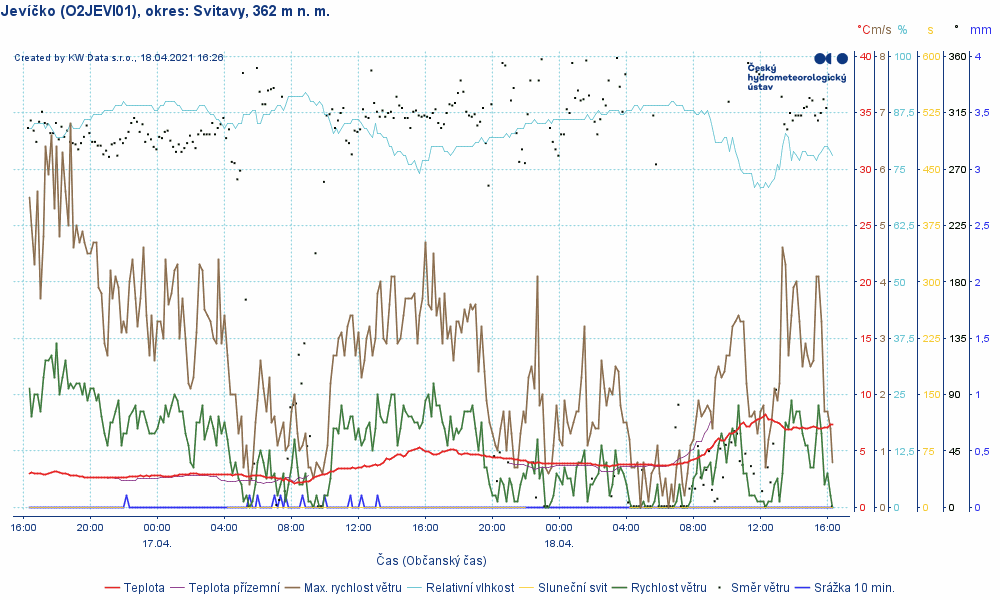

Утреннее нулевое окно длиннее, чем при первом измерении. Я думаю, что виновата большая облачность. Но окончание и начало сигнала довольно быстрое.
