Динамика уровня сигнала за 24 часа, 18.02.2023

Прошло почти 2 года с тех пор, как я проверял мощность сигнала с 28,2° в.д. в течение 24 часов. Затем на FreeSport HD. Поэтому я задавался вопросом, как этот тест обернется сегодня. Разумеется, при тех же технических условиях, что в первую очередь означает использование того же спутникового ресивера. Поскольку у меня нет точного измерительного прибора, информативность проведенного измерения заключается не в абсолютном значении мощности сигнала, а во взаимном сравнении результатов отдельных измерений. Настоящим стимулом, который заставил меня повторить эти измерения, была попытка следить за снукерными матчами.

Я любитель снукера. А поскольку Eurosport довольно часто транслирует дневные матчи, я поворачиваю свою тарелку на 28,2°E, где программы BBC гораздо более щедры на этот вид спорта. Каково же было мое разочарование, когда в этом году не удалось поймать программу Red Button 1. Правда раньше она была только в разрешении SD, но "бежала" почти без перебоев.

Что поделаешь, прогресс не остановить. И так программа Red Button 1 была преобразована в HD версию. Со всеми негативами, которые несёт изменение параметров вещания для наших более дальних территорий. Для полноты картины должен добавить, что исходная SD-версия программы полностью не исчезла. Его просто перевели на Astra 2F, 12422, H, 27500, 2/3, DVB-S, QPSK, MPEG-2/SD. Однако у меня с этой позиции сигнал намного хуже, чем с оригинального транспондера на Астре 2Е. Так что "уловистость" версии SD тоже упала. И именно поэтому HD-версия получила явный приоритет в моем исследовании мощности сигнала. В основном меня интересовало, насколько эта программа будет полезна для просмотра дневных передач в будущем.

Итак, я стряхнул пыль со своего еще незаконченного прототипа программы записи уровня сигнала и применил его к новым параметрам программы Red Button 1 HD. Для верности повторю методику измерения. Я не просто беру одно значение уровня сигнала в определенный момент времени, я измеряю уровень сигнала в 10 раз в течение 5 секунд и отображаю самое высокое значение. Это устраняет кратковременную ошибку силы сигнала. Условия испытаний следующие:

Сайт Jevíčko, Республика Чехия, Широта: 49.6322°, Долгота: 16.7113°
Офсетная тарелка Laminas 2700
LNB 2x NJR2842
Коаксиальный кабель Belden H125 CU, 45m
Приемник VU+ Duo2, OpenPli 8.2

А теперь к измеренным значениям. Я снимал мерки 7 дней подряд. Каждый день была немного разная погода, поэтому может показаться, что графики несопоставимы напрямую. Но когда я немного подумал об этом, мне пришло в голову, что это не совсем так. Конечно, для объективности измерения необходимо было бы обеспечить такие же, т.е. «оптимальные» условия. Но не это было целью эксперимента. Цель состояла в том, чтобы проверить восприимчивость транспондера. Не только в оптимальных условиях, но и в любое время. Таким образом, 7 дней измерений говорят о тенденции силы сигнала. Независимо от текущего состояния погоды, которое находится вне нашего контроля. А вот и обнаруженные данные, обработанные в графики.

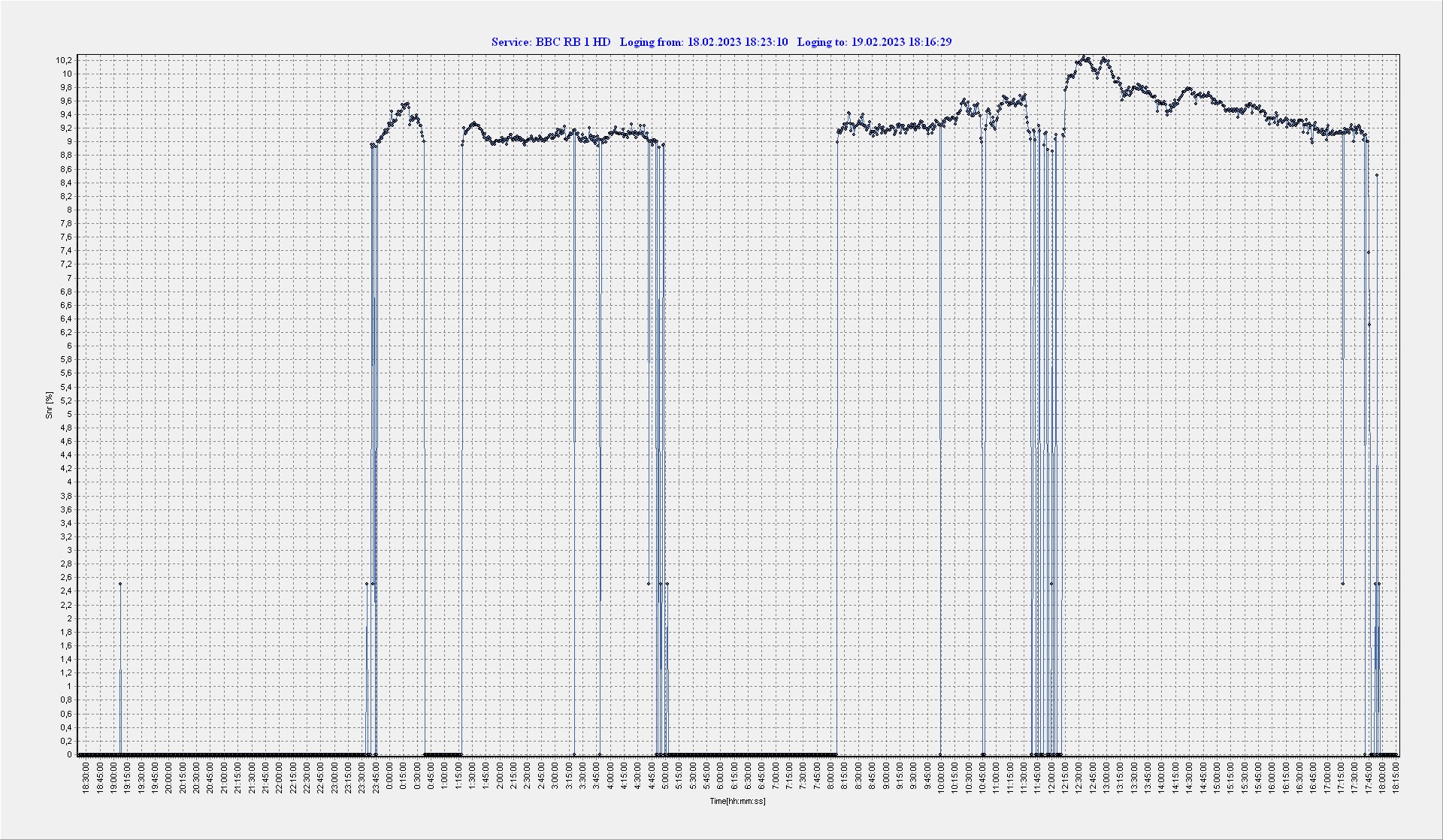

Диаграмма 1 - 18.2.2023 ÷ 19.2.2023

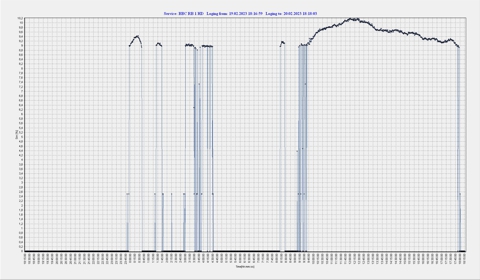

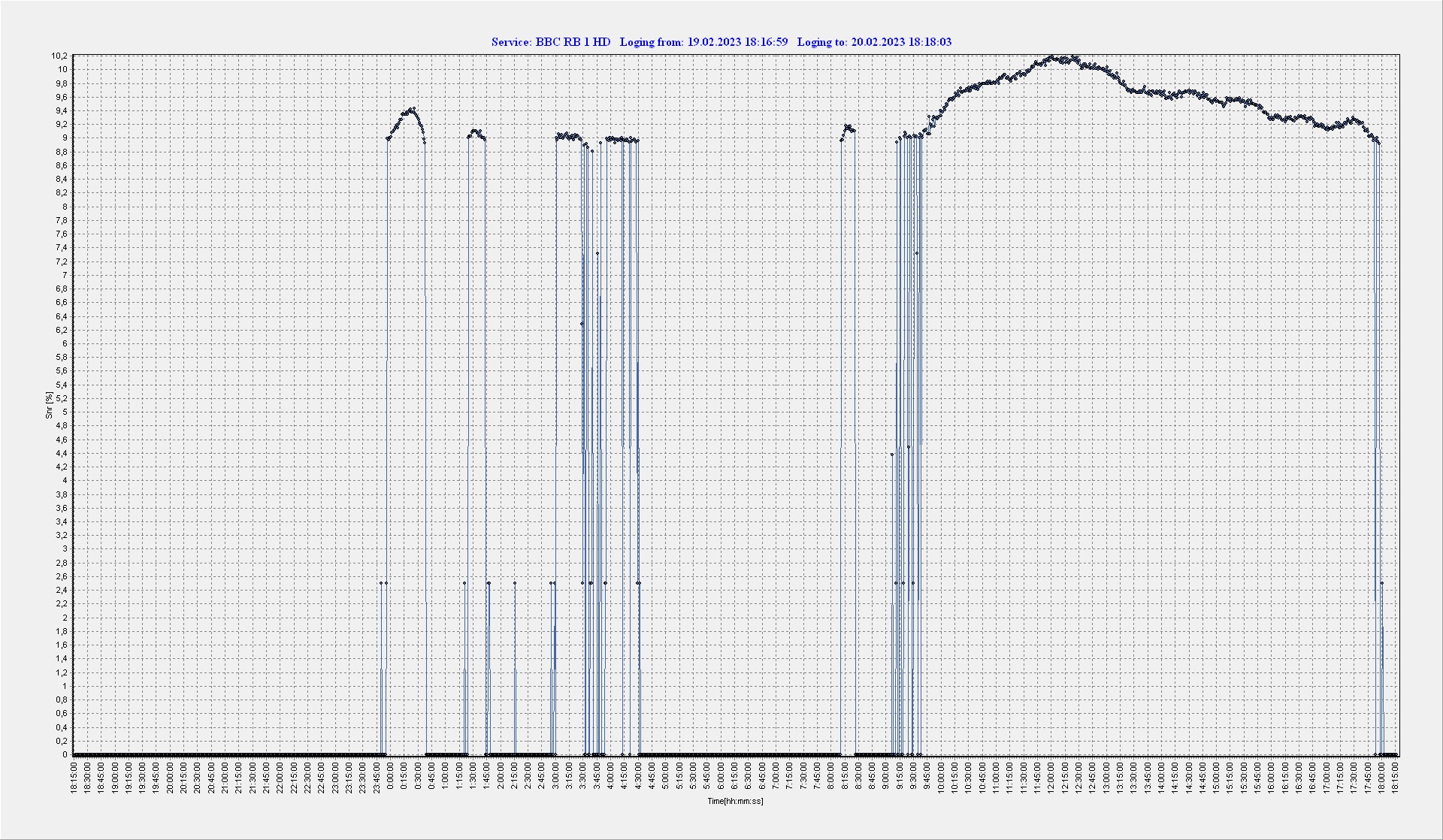

Диаграмма 2 - 19.2.2023 ÷ 20.2.2023

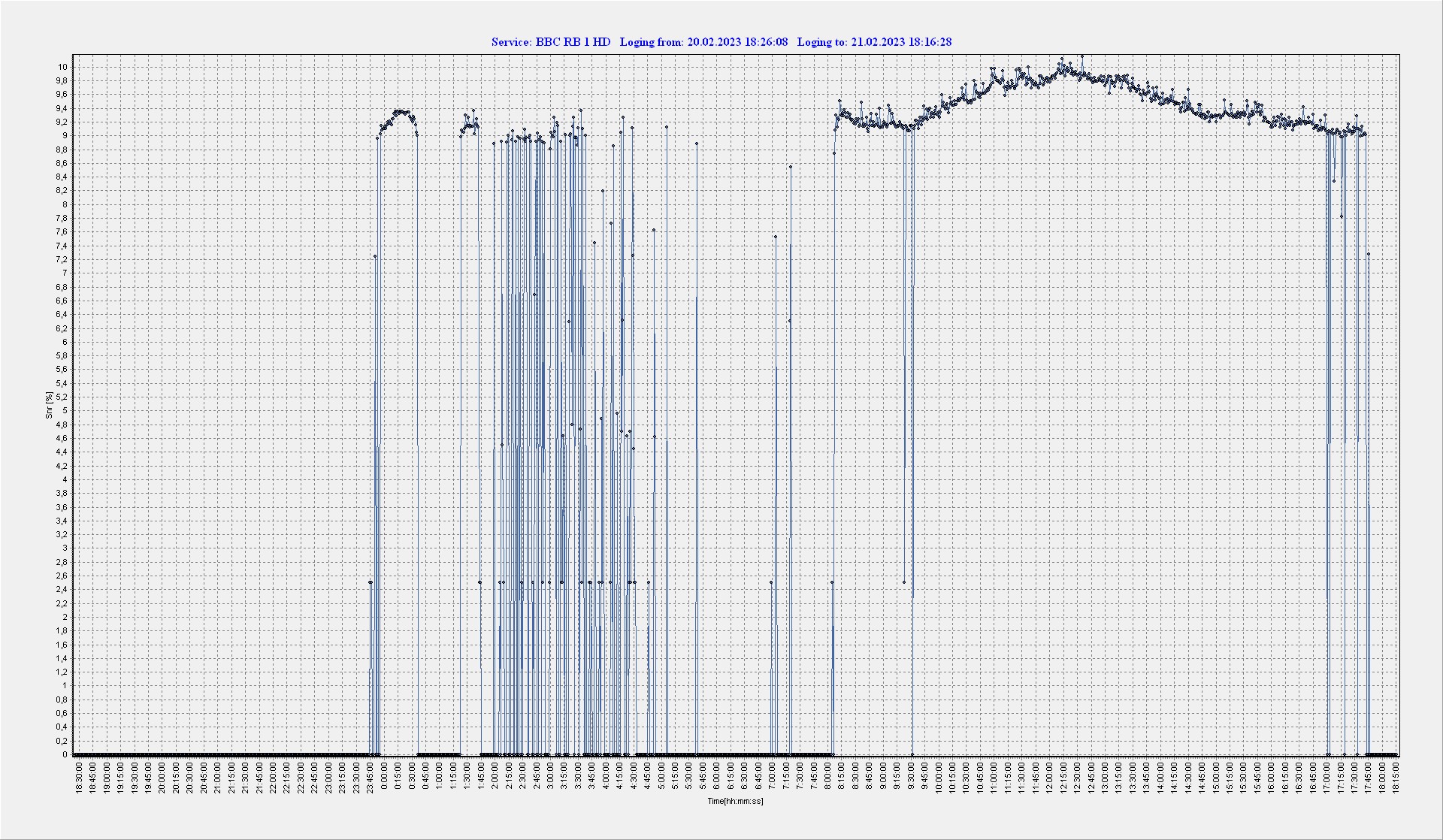

Диаграмма 3 - 20.2.2023 ÷ 21.2.2023

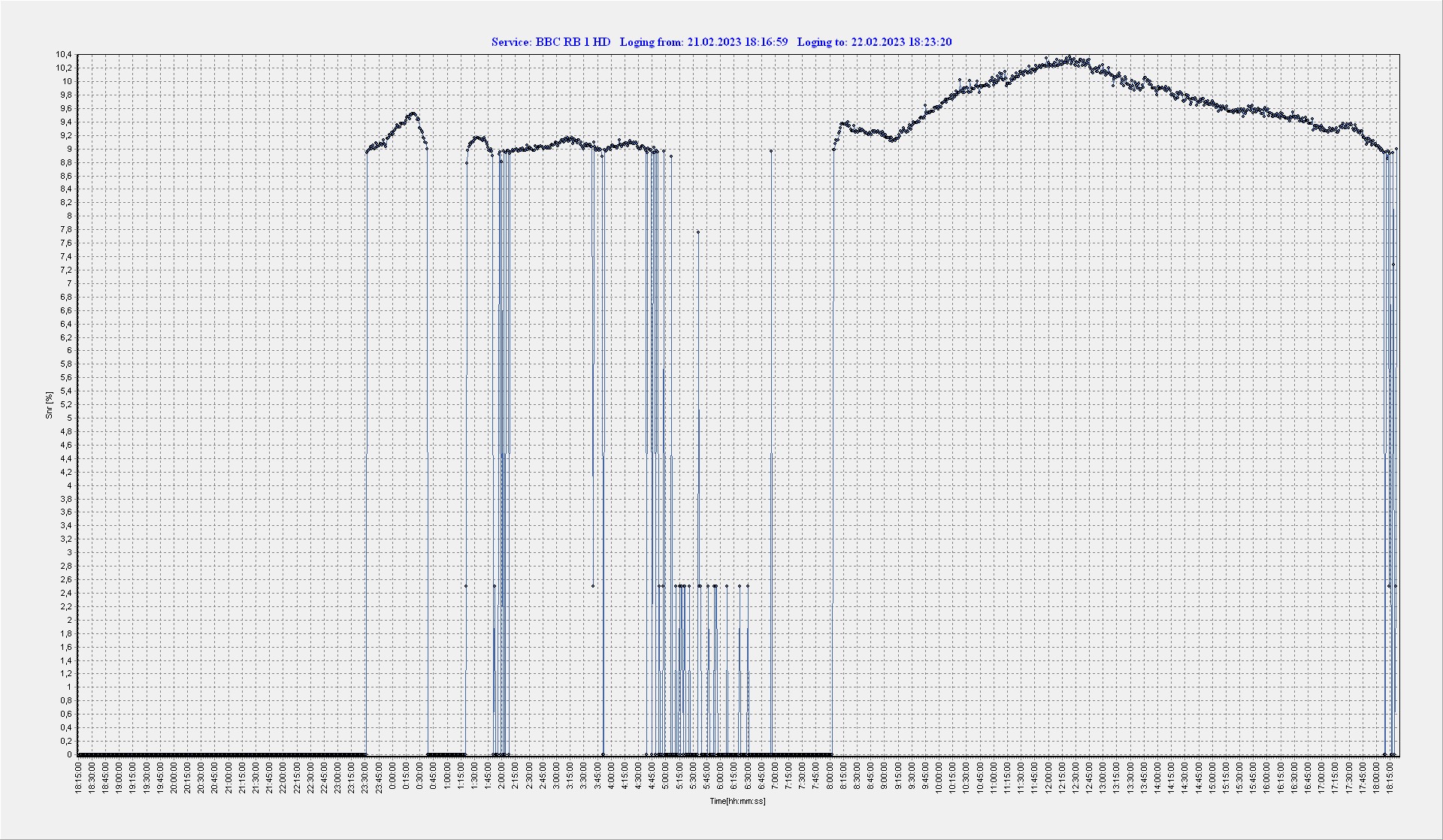

Диаграмма 4 - 21.2.2023 ÷ 22.2.2023

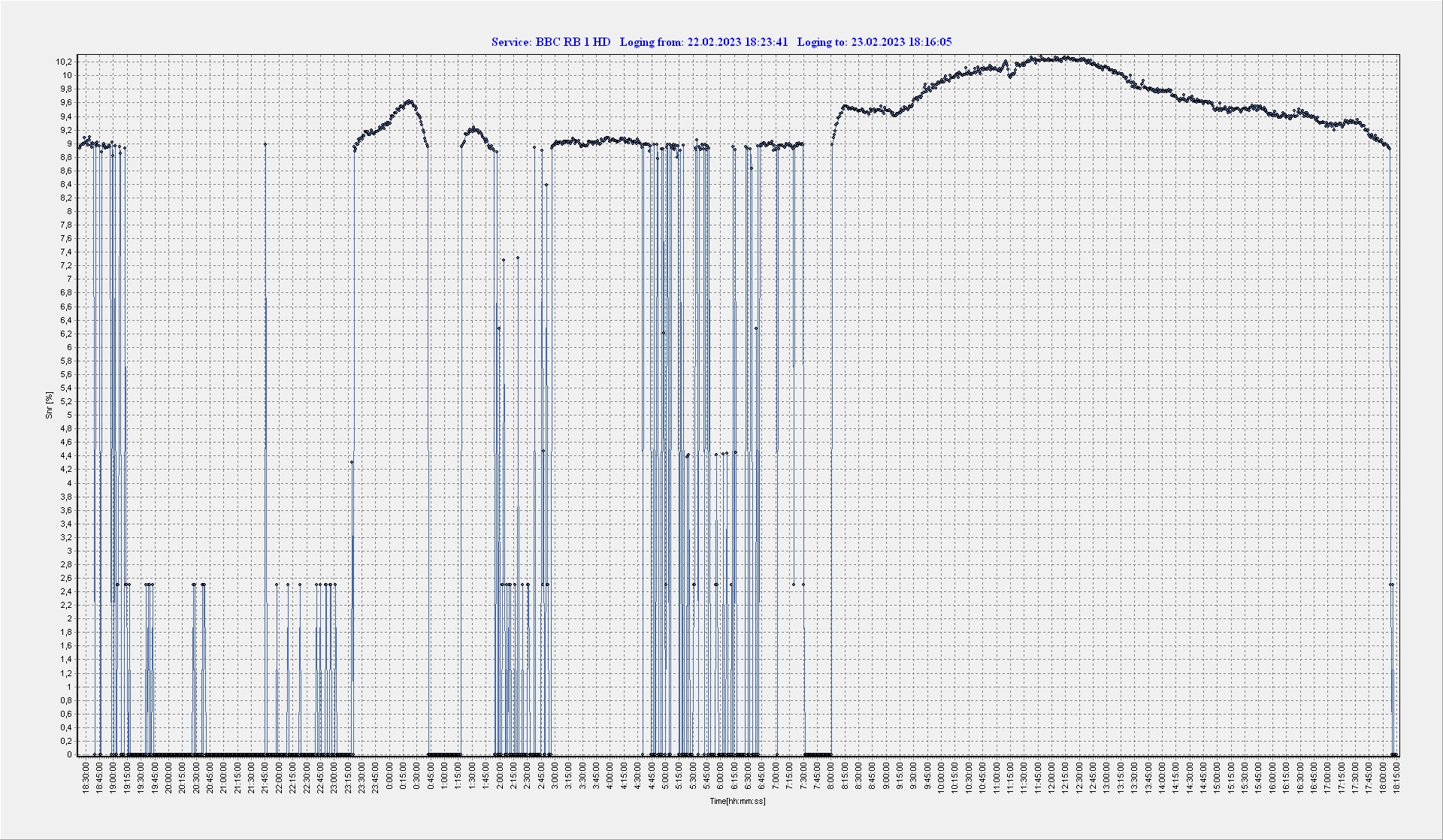

Диаграмма 5 - 22.2.2023 ÷ 23.2.2023

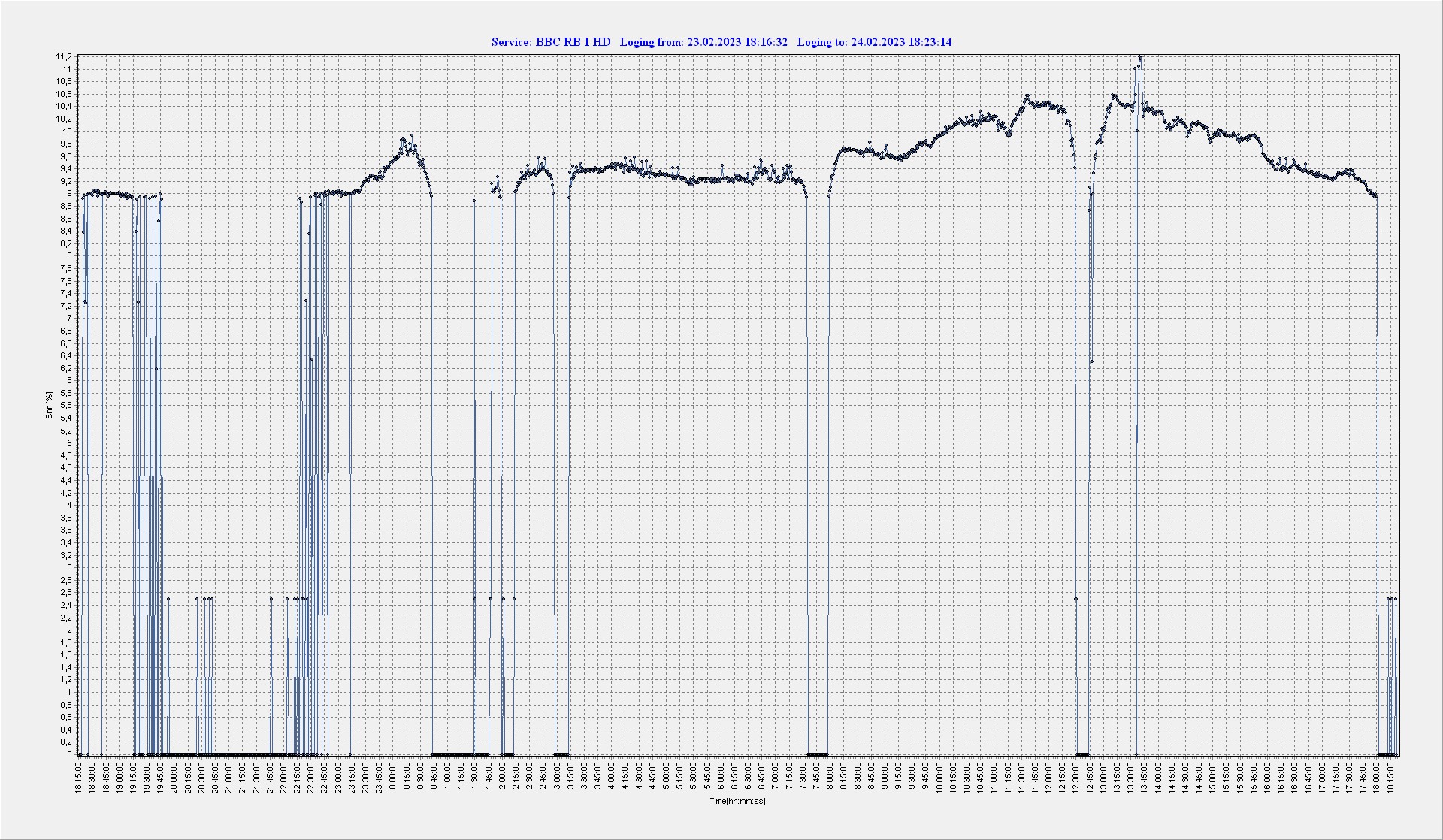

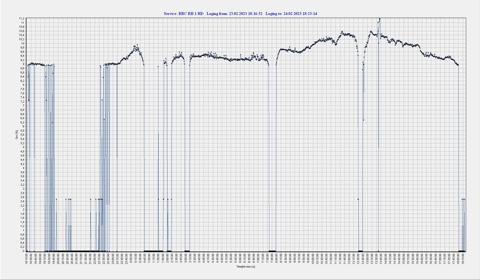

Диаграмма 6 - 23.2.2023 ÷ 24.2.2023

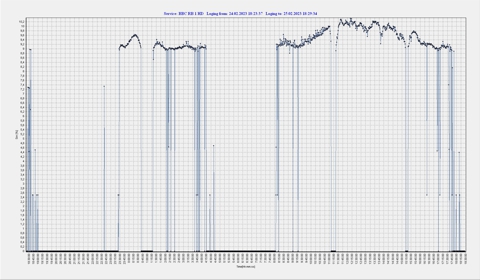

Диаграмма 7 - 24.2.2023 ÷ 25.2.2023

Хорошая новость заключается в том, что во второй половине дня, которые меня больше всего интересовали, сигнал был достаточно хорош для приема программы. Плохая новость заключается в том, что для безупречного изображения моему оборудованию требуется уровень сигнала не менее 9,2 дБ. Так что условия более-менее на пределе приемлемости. Всего 1 дБ дополнительно дало бы мне полезный сигнал в гораздо более длинном часовом поясе. Вопрос в том, что можно было бы с этим сделать. Но это уже совсем другая история для совсем другой статьи.

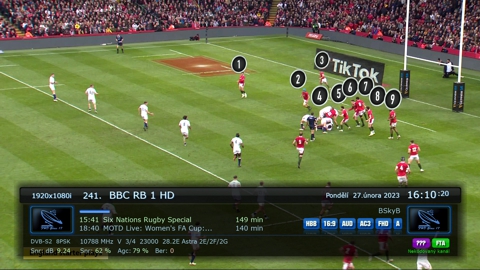

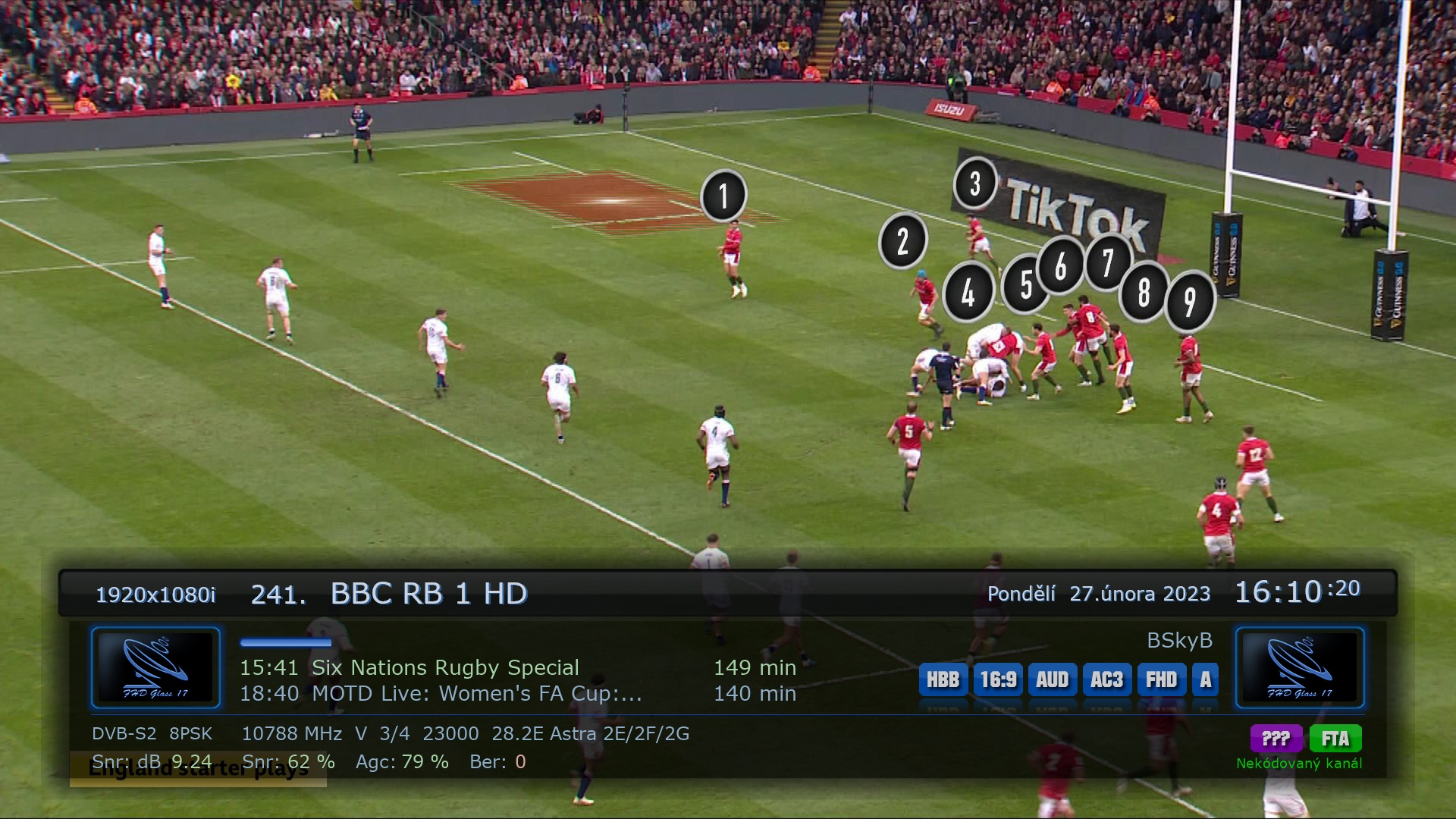

Скриншот 1

Я добавляю еще два скриншота к графикам. Оба датированы 27.02.2023. На первом мощность сигнала 9,24 дБ в 16:10. На втором мощность сигнала 9,34 дБ в 16:53. В обоих случаях, как видите, картинка безупречна. У программы OpenWebIf есть небольшая проблема, которая при захвате движущегося чересстрочного изображения сдвигает нечетные и четные строки так, что видны зубчатые края краев. Но это не вина трансляции. Картинка на экране телевизора безупречна.

Скриншот 2

Наконец, еще одна информация. Данные измерялись с интервалом 1x в минуту. Но на графиках шкала времени через 15 минут. Я не ожидаю, что меня заинтересуют более подробные данные. Но если кому очень хочется, могу выслать полные данные в текстовом файле или в виде таблицы excel. Просто напишите мне по электронной почте Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.
