Ввод в эксплуатацию тарелки Laminas 2700 - в следующие дни
На третье утро канал BBC One снова работал с уровнем сигнала 10,5 дБ. Это дало мне новую надежду. Получение британской облигации не было случайным совпадением. Прием был возможен, мне оставалось только раскрыть его законы. И они были довольно простыми. К полудню уровень сигнала нарастал, но не превышал 11,5 дБ. Затем мощность сигнала снова стала уменьшаться. Вечером около 22:00 сигнал снова пропал.
Следующие несколько дней небо затянуло облаками и пошел небольшой дождь. Хотя в этих условиях сигналы сильных спутников несколько ослабли, слабый британский альянс, напротив, немного усилился. Постепенно сигнал также появился в пакетах, которые до этого имели 0 дБ. И пакеты, которые исчезли на ночь, остались с приемлемым уровнем сигнала.
Сосредоточившись на этих слабых сигналах, я обнаружил, что у каждого из трех спутников Astra 2E, 2F и 2G есть максимум где-то еще. Что подойдет для такого большого блюда. Я начал более систематическую работу и сохранил результаты в следующей таблице. Проблема в том, что в азимутальном направлении тарелка движется слишком быстро. С ним сложно строить короткие шаги. Это немного похоже на рывки танка при повороте. Практическое использование показывает, что в будущем мое устройство управления позиционером EGIS необходимо будет дополнить устройством управления скоростью двигателя. Напротив, движение в направлении возвышения приемлемо даже для такой большой тарелки, и направление можно очень точно настроить.
Сайт Jevíčko, Республика Чехия, Широта: 49.6322 °, Долгота: 16.7113 °
LNB Invacom SNF-031
Коаксиальный кабель Belden H125 CU, 45m
Приемник VU+ Ultimo4k, VTI

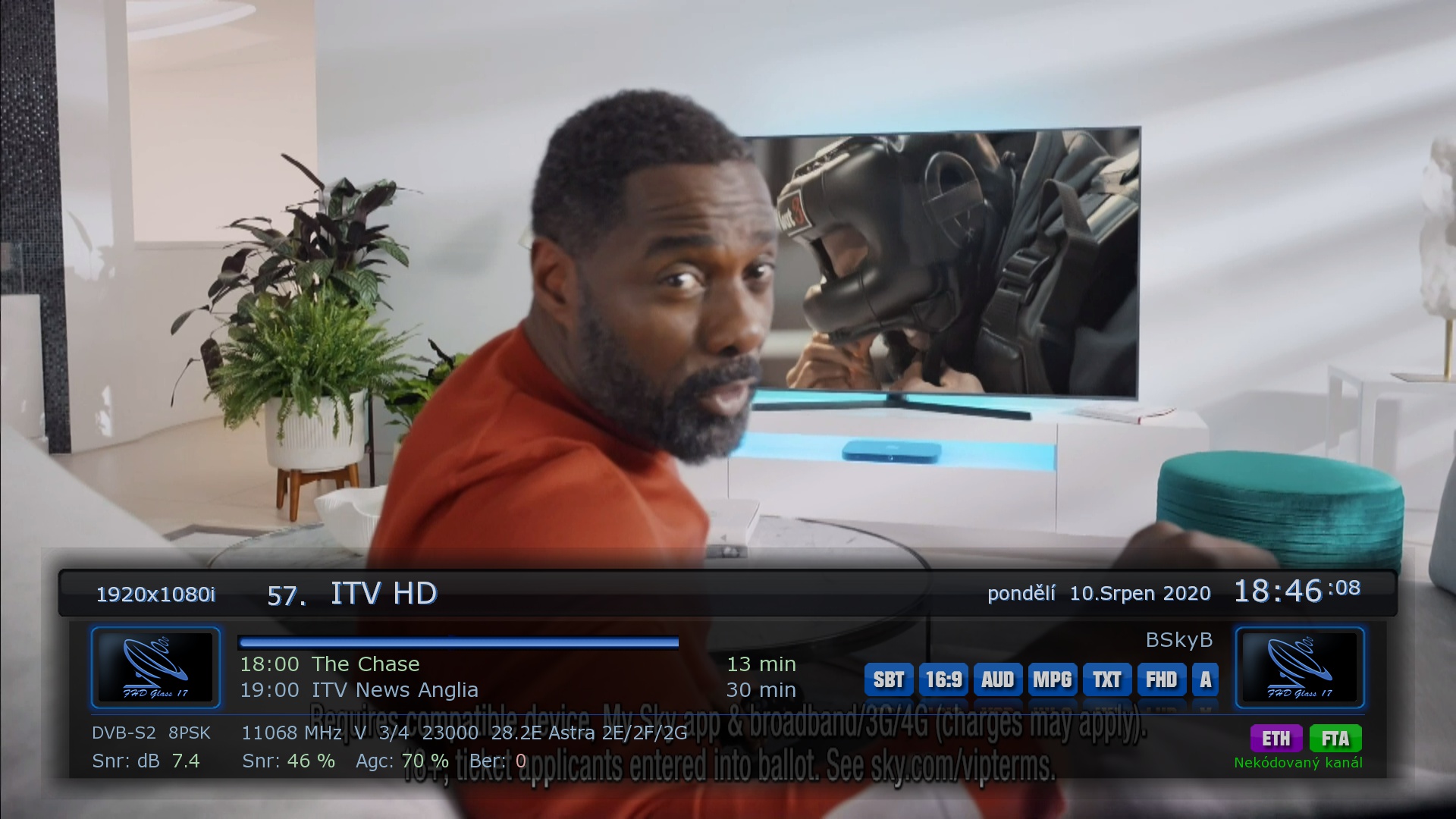

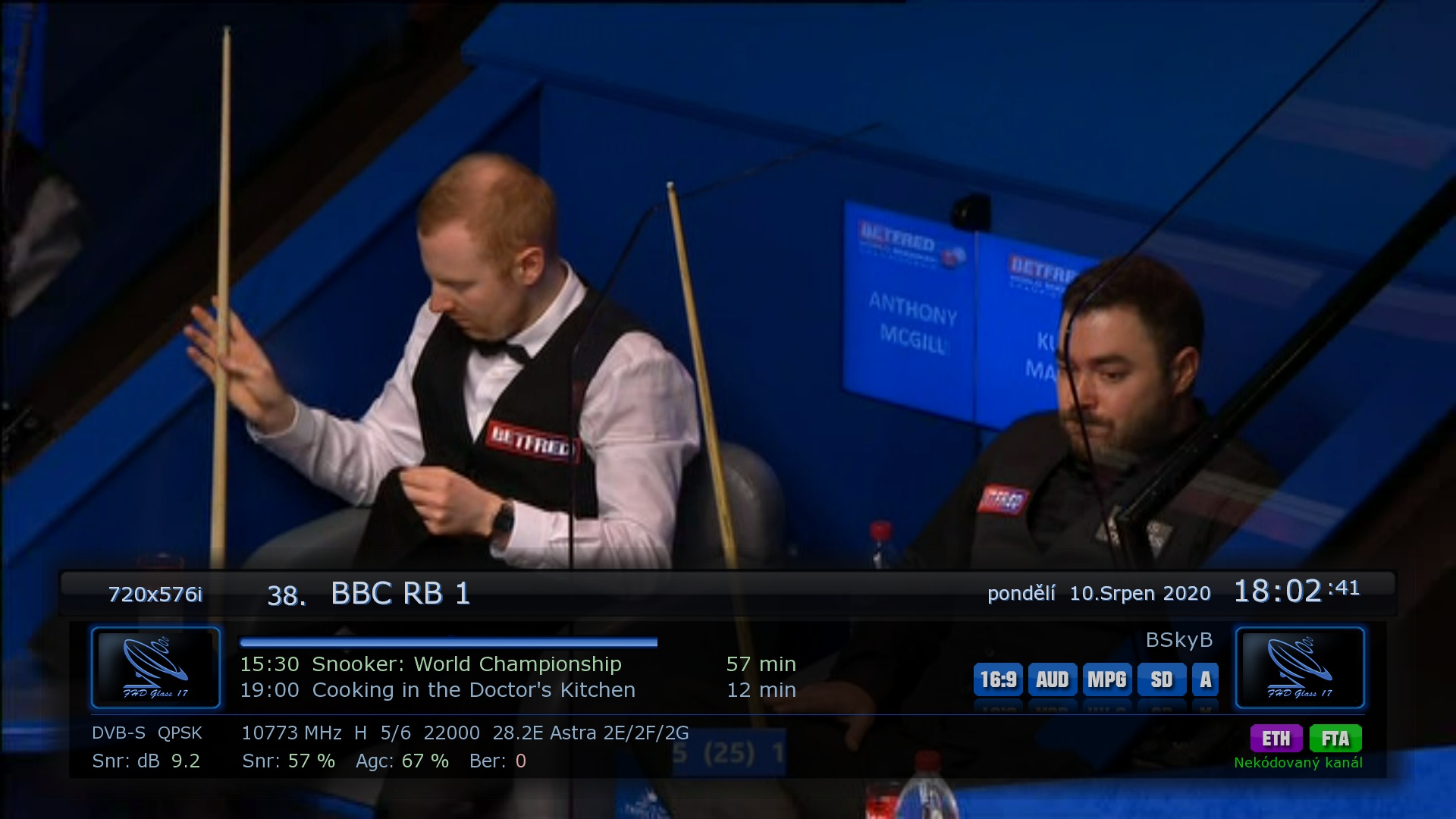

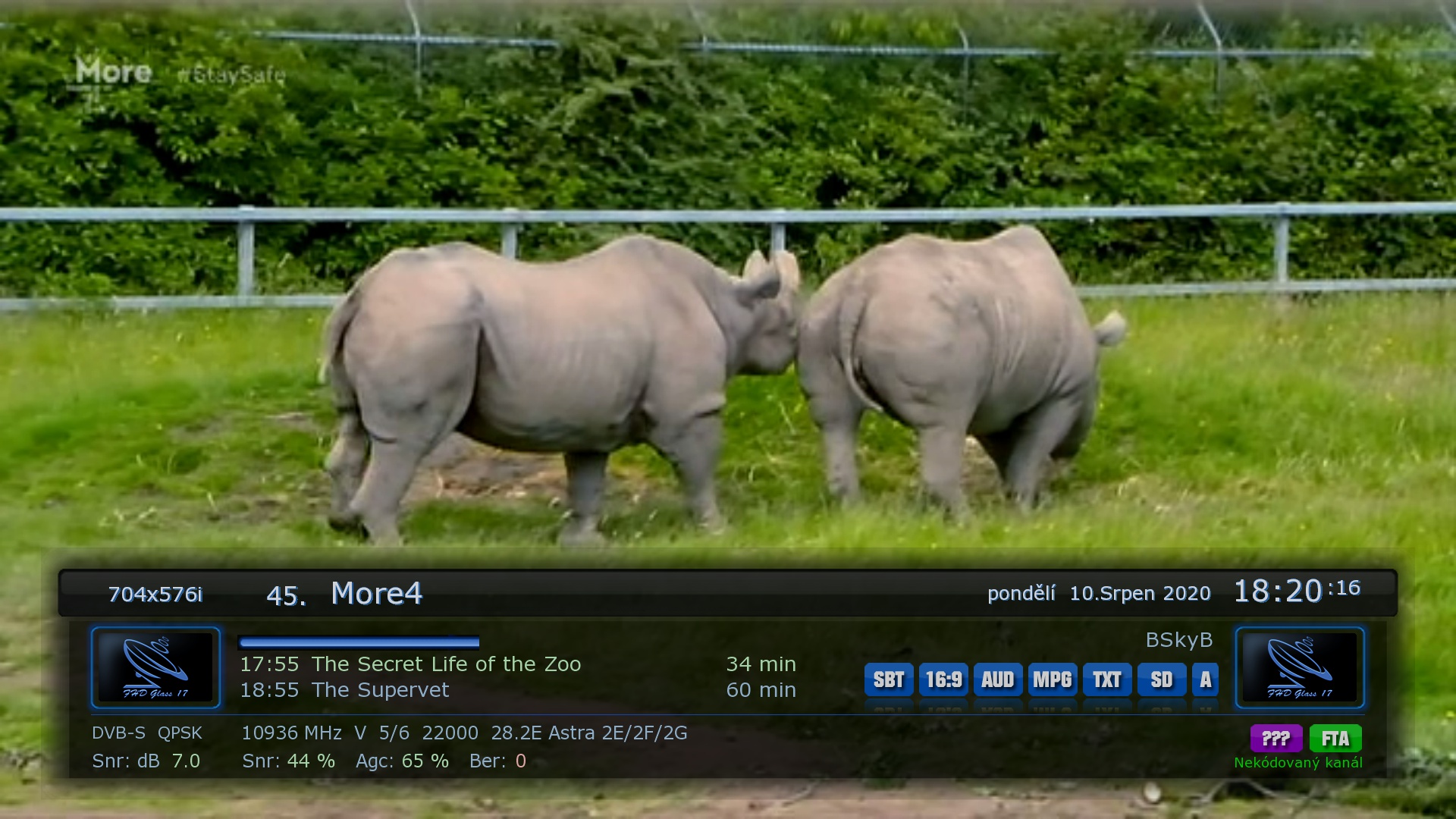

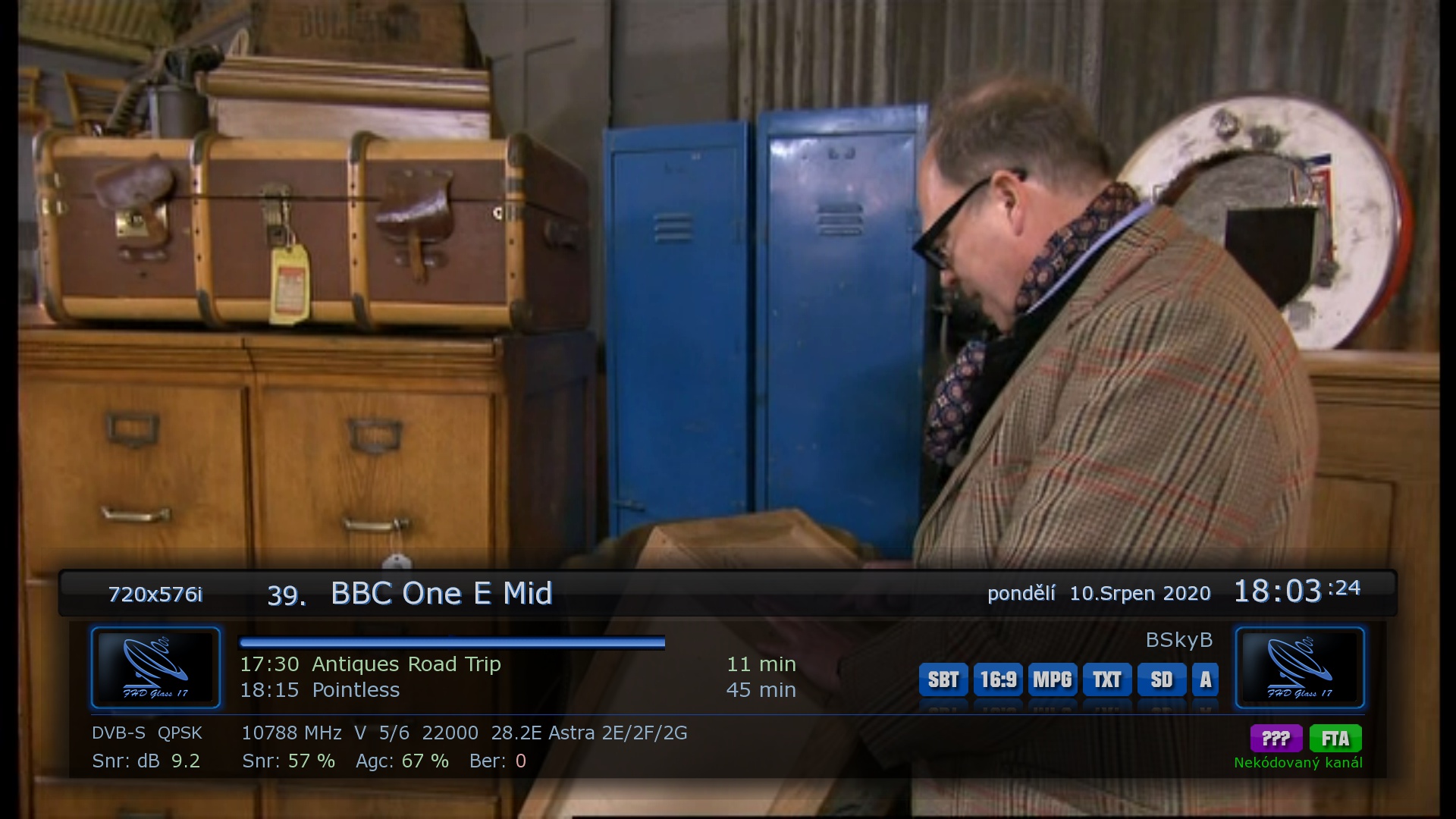

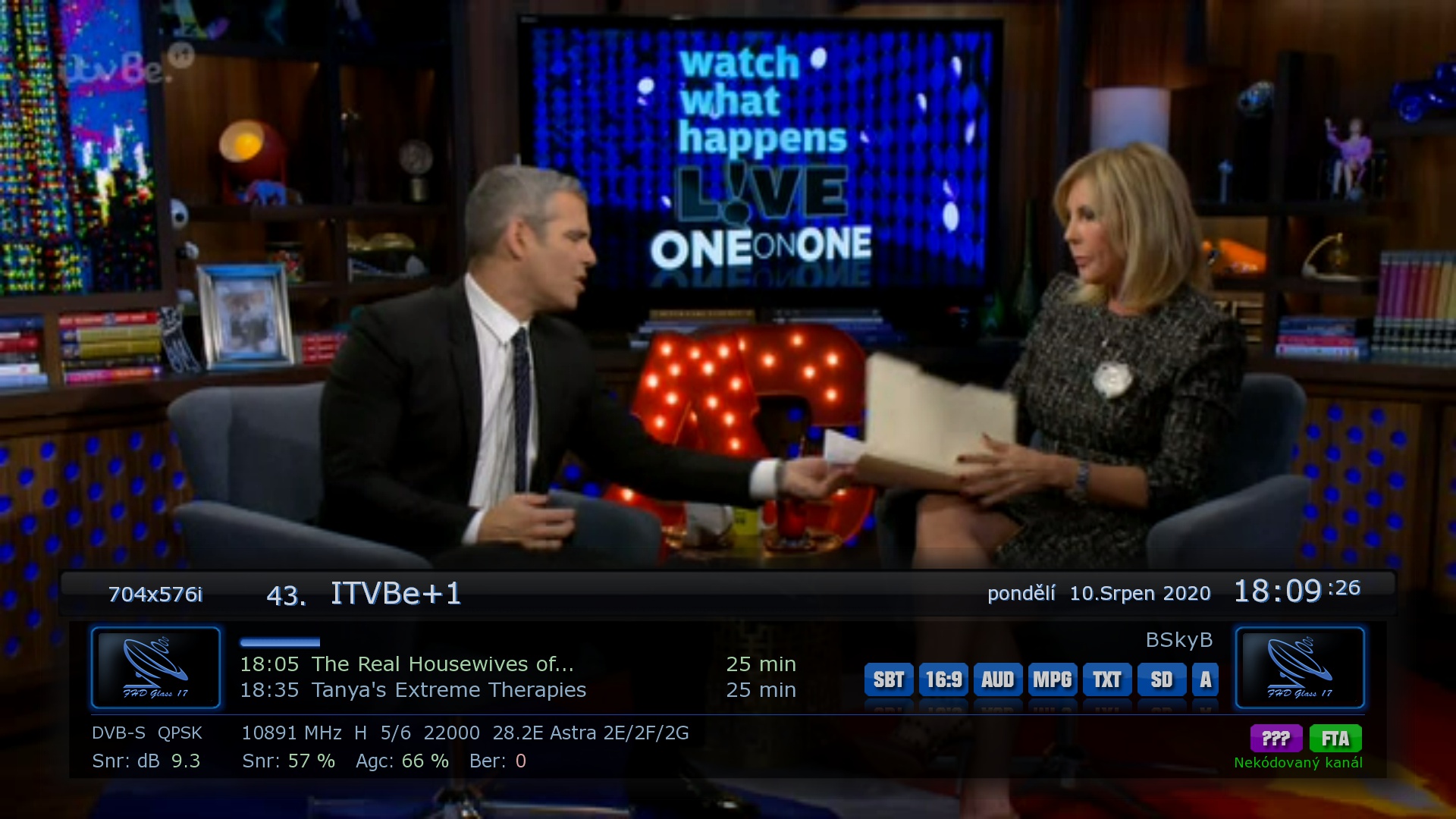

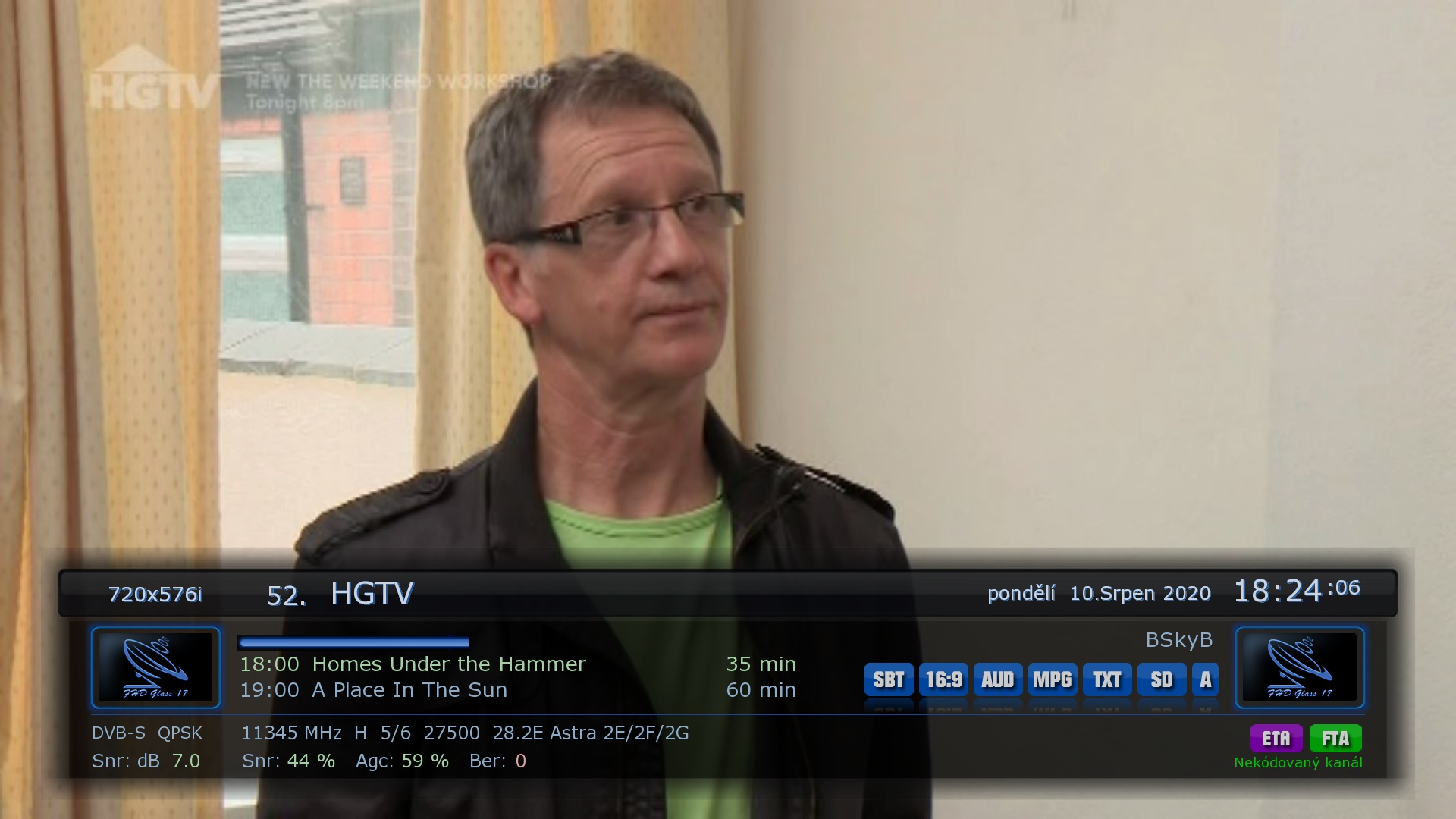

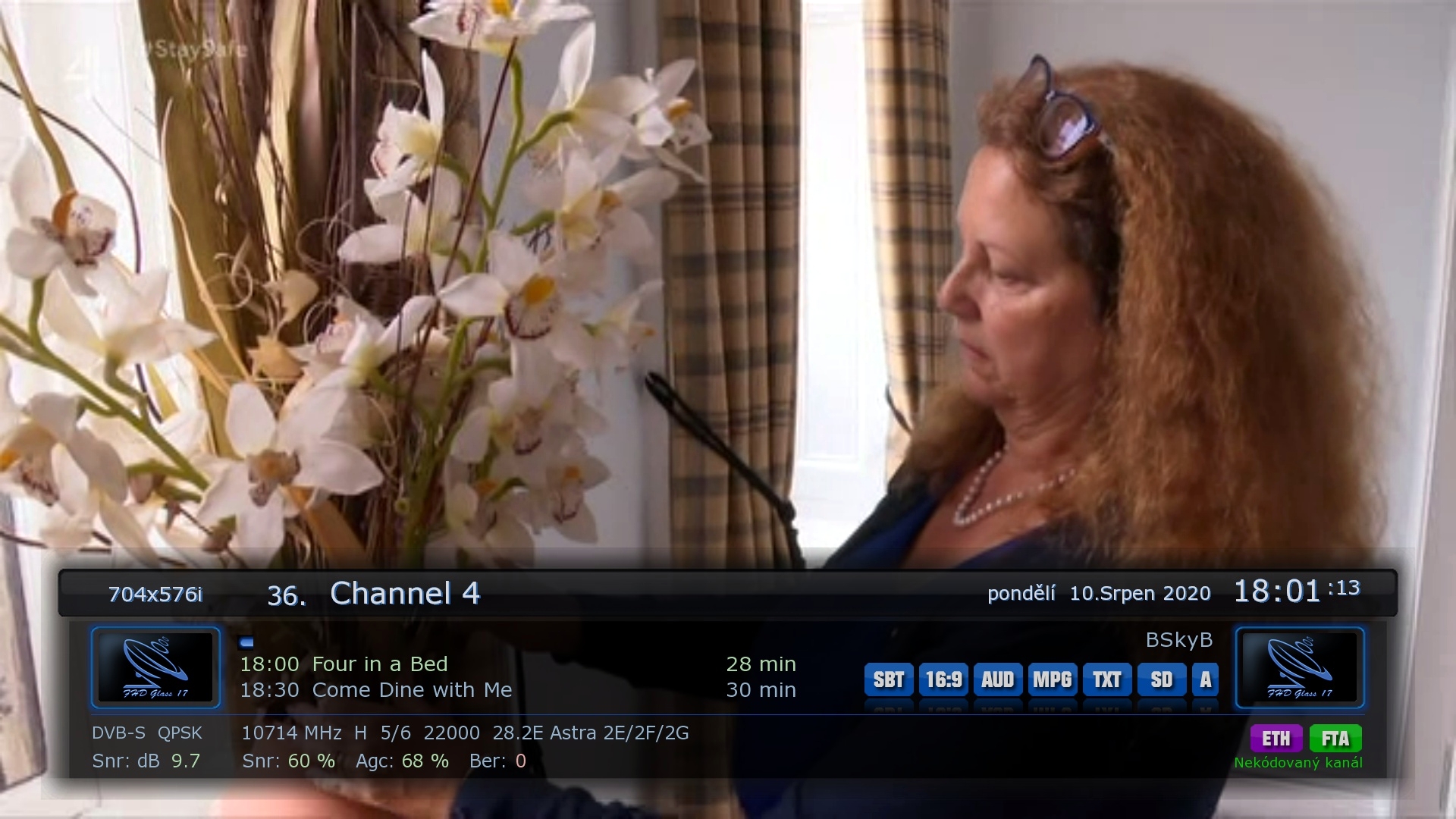

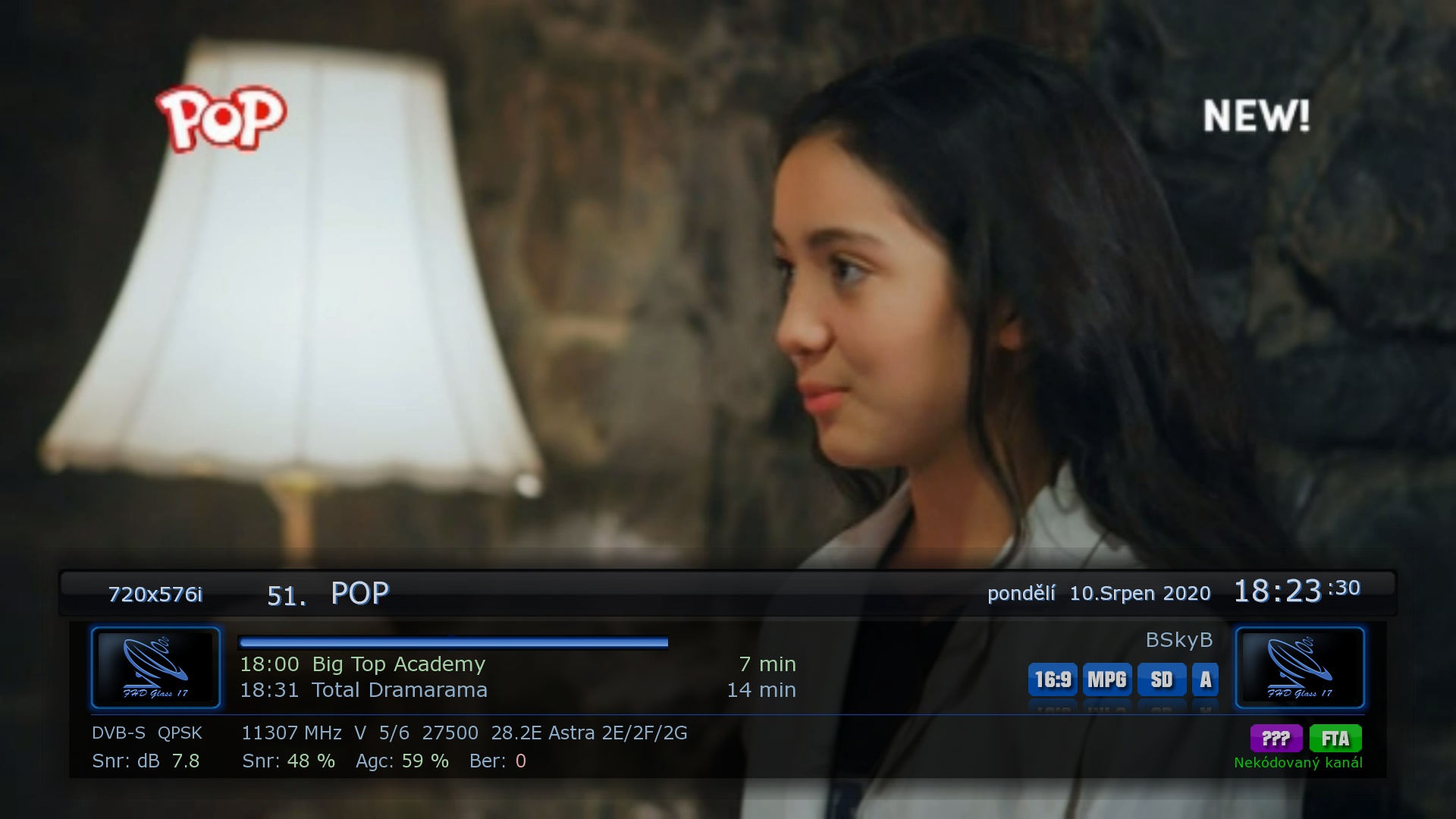

| Спутниковое | Азимут | Высота | Транспондера | 6.8.2020 20:00 ÷ 21:00 |
9.8.2020 12:10 ÷ 12:20 |

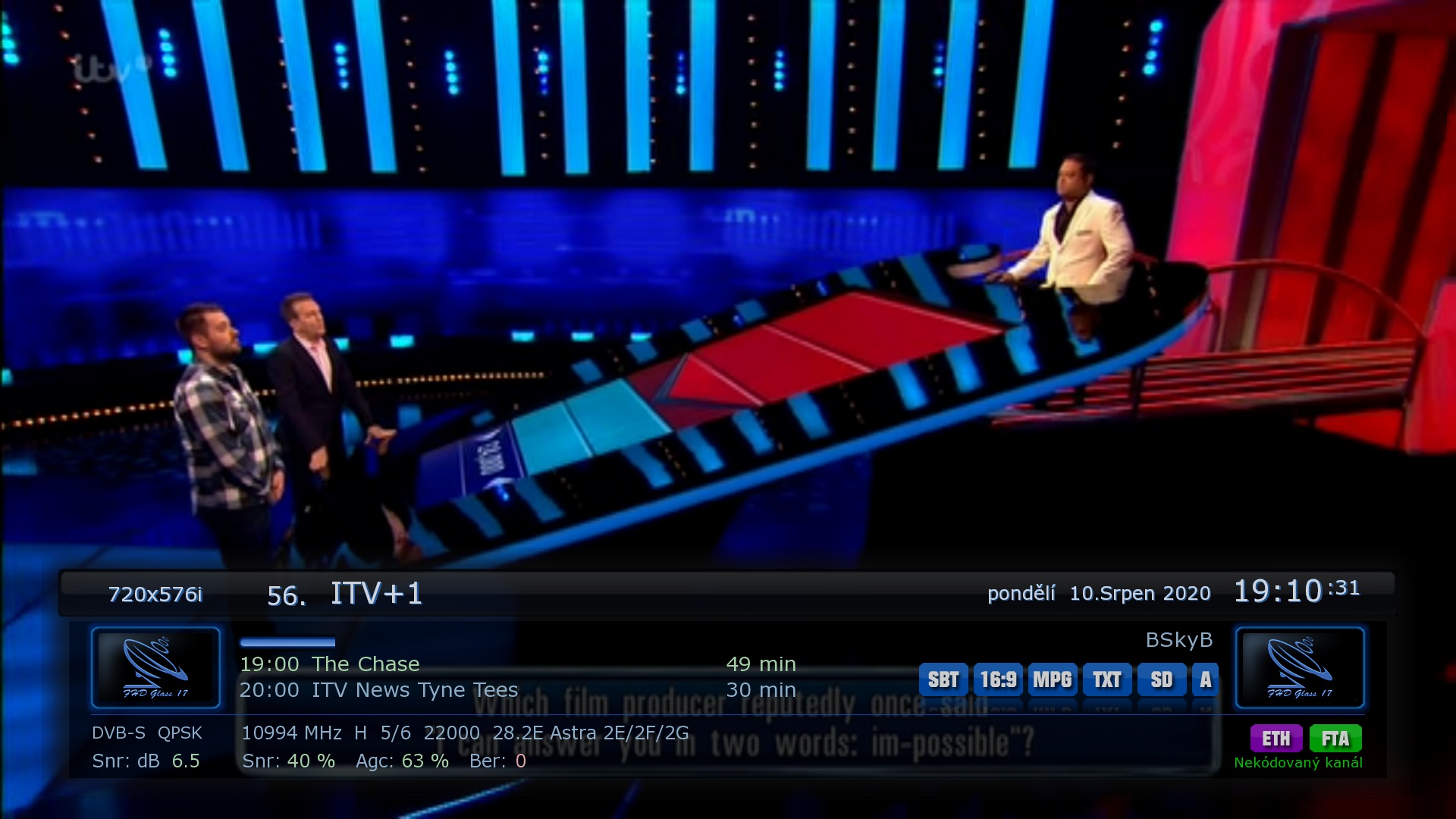

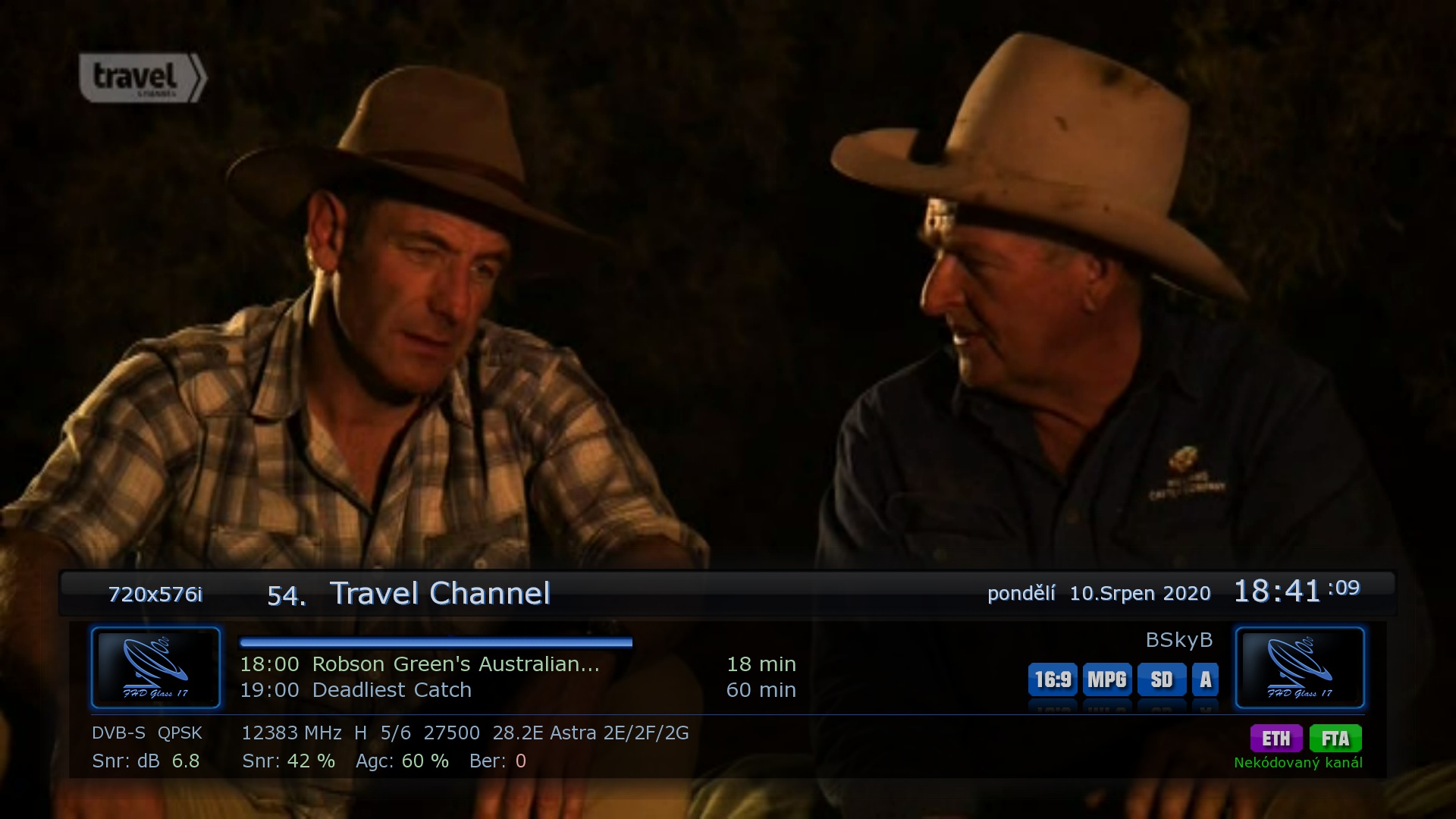

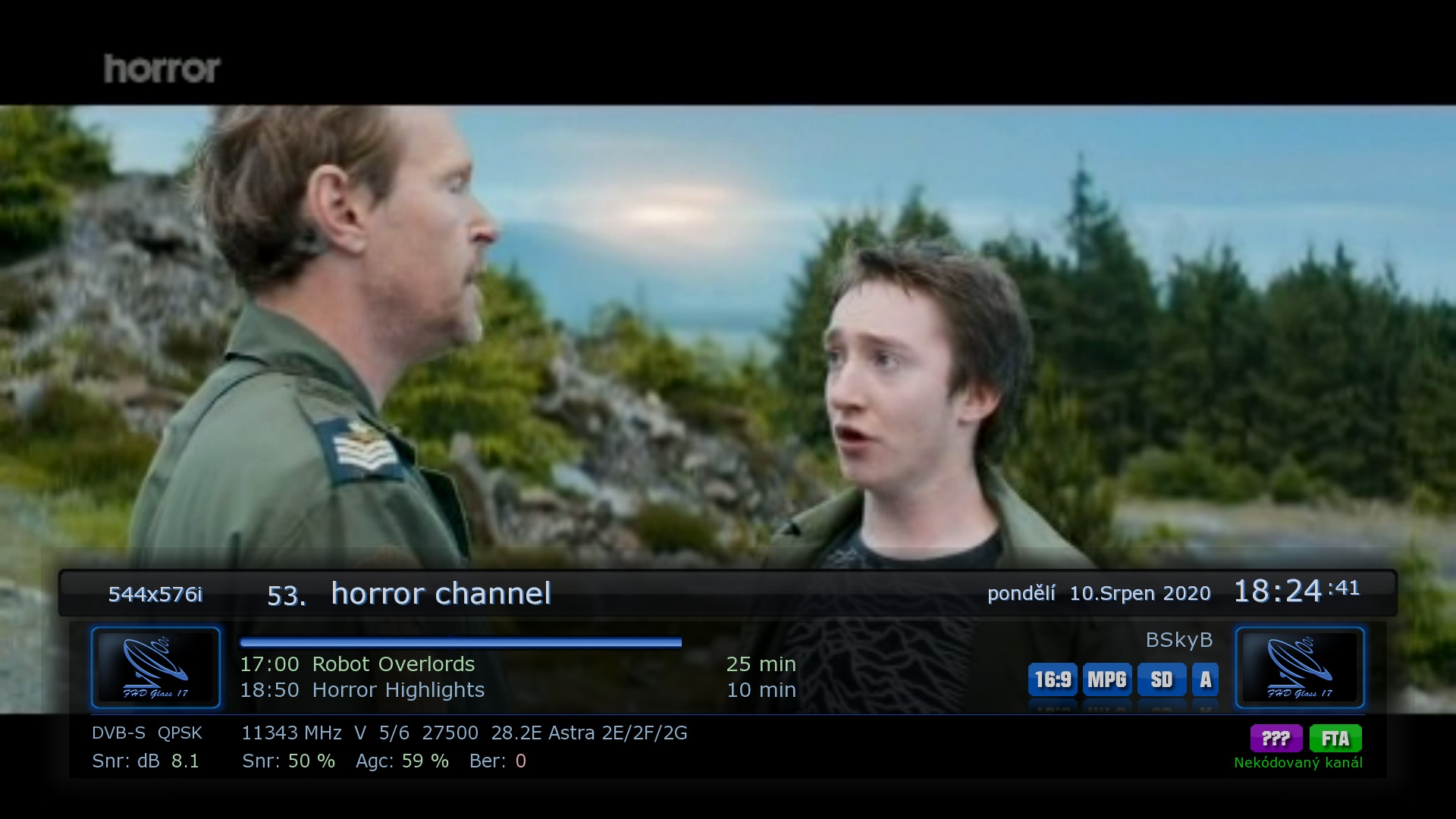

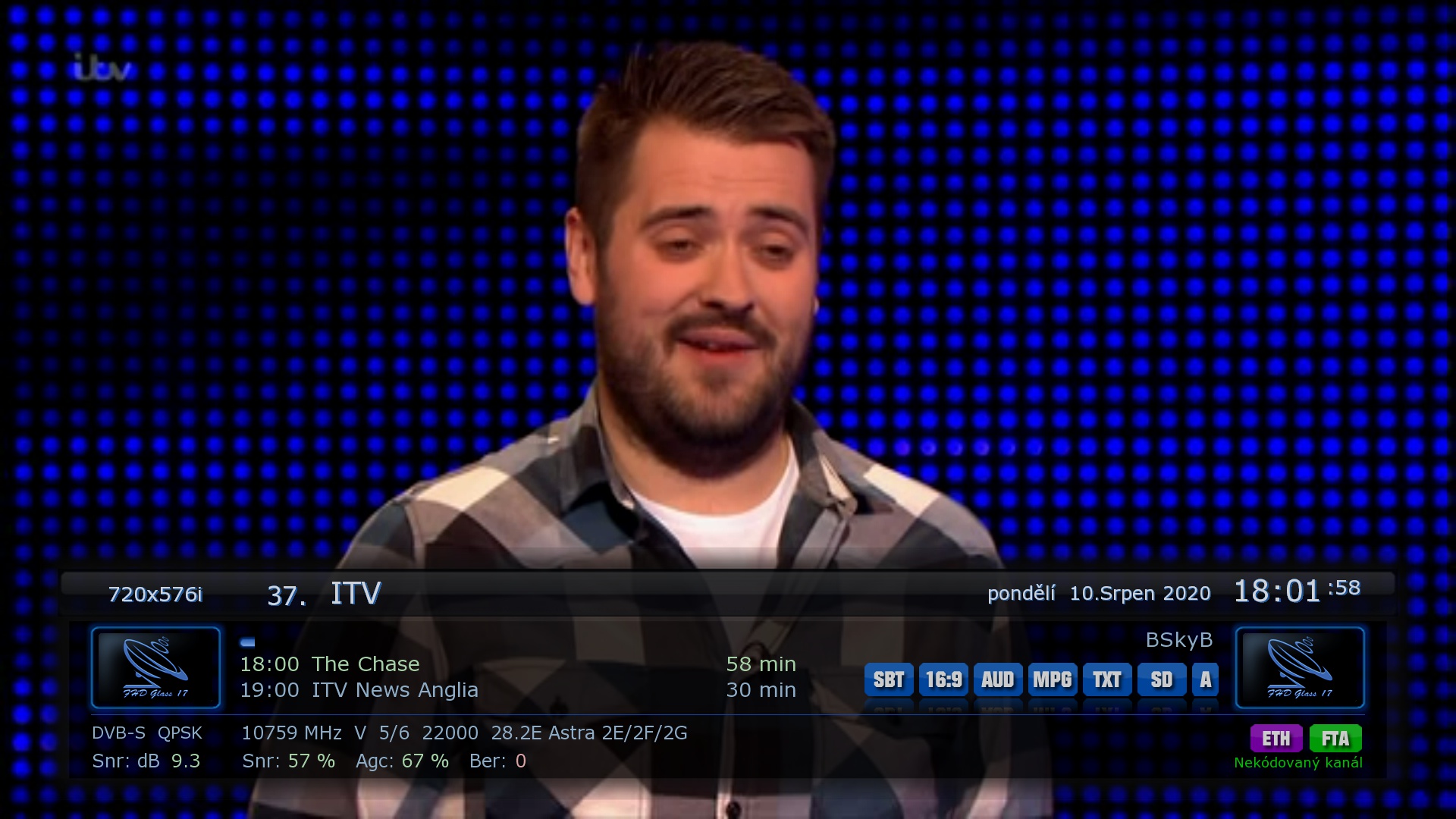

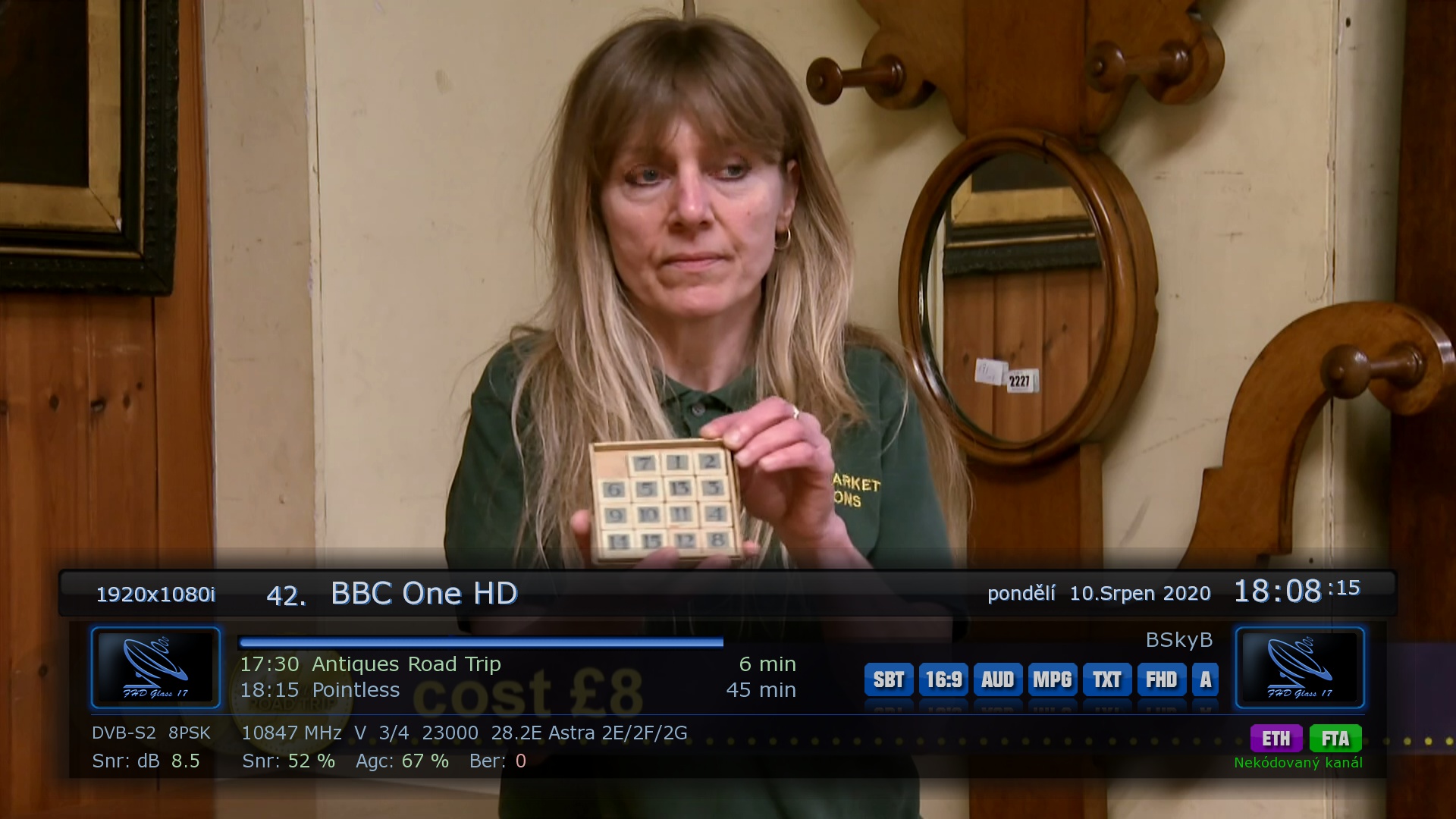

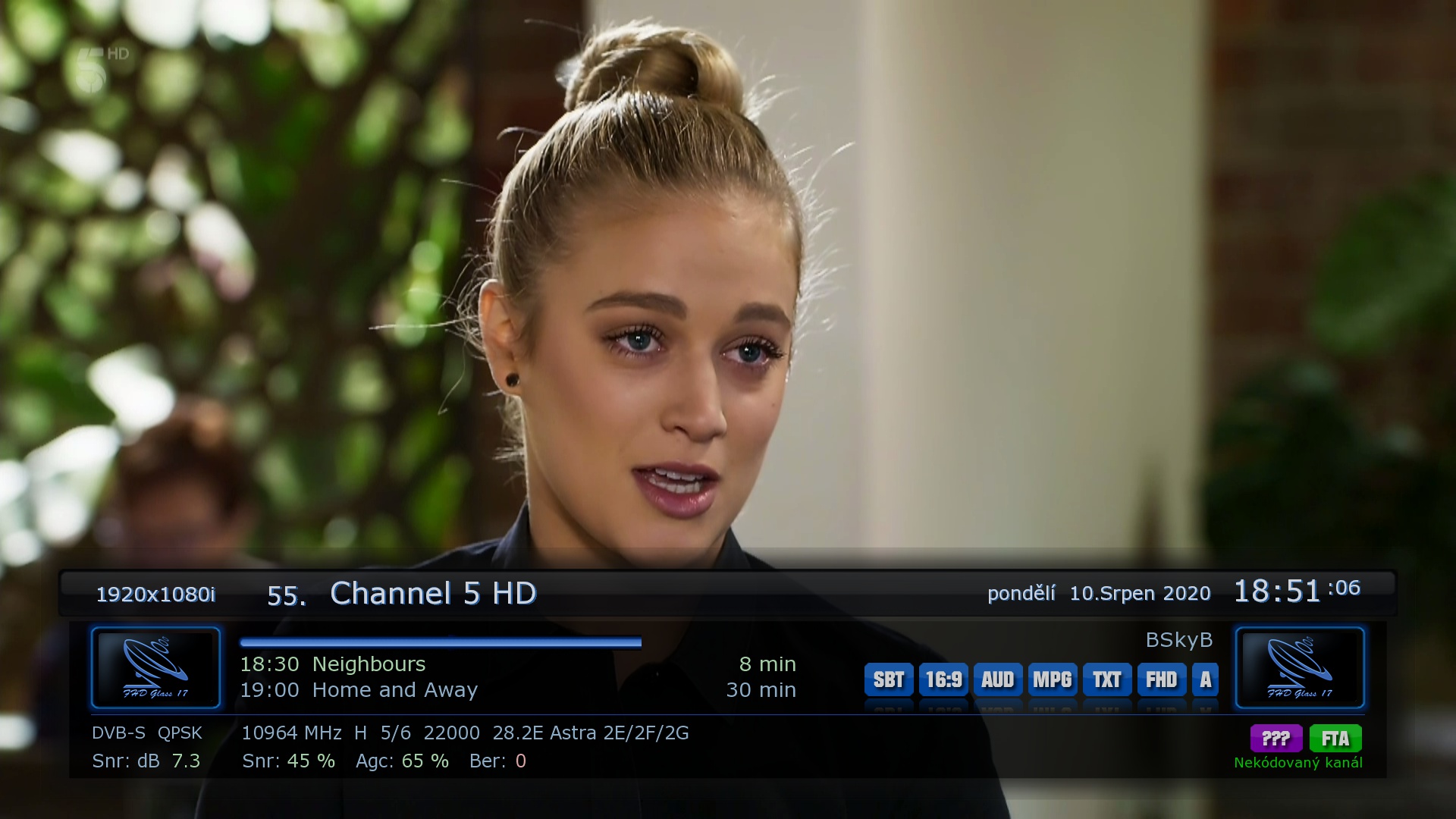

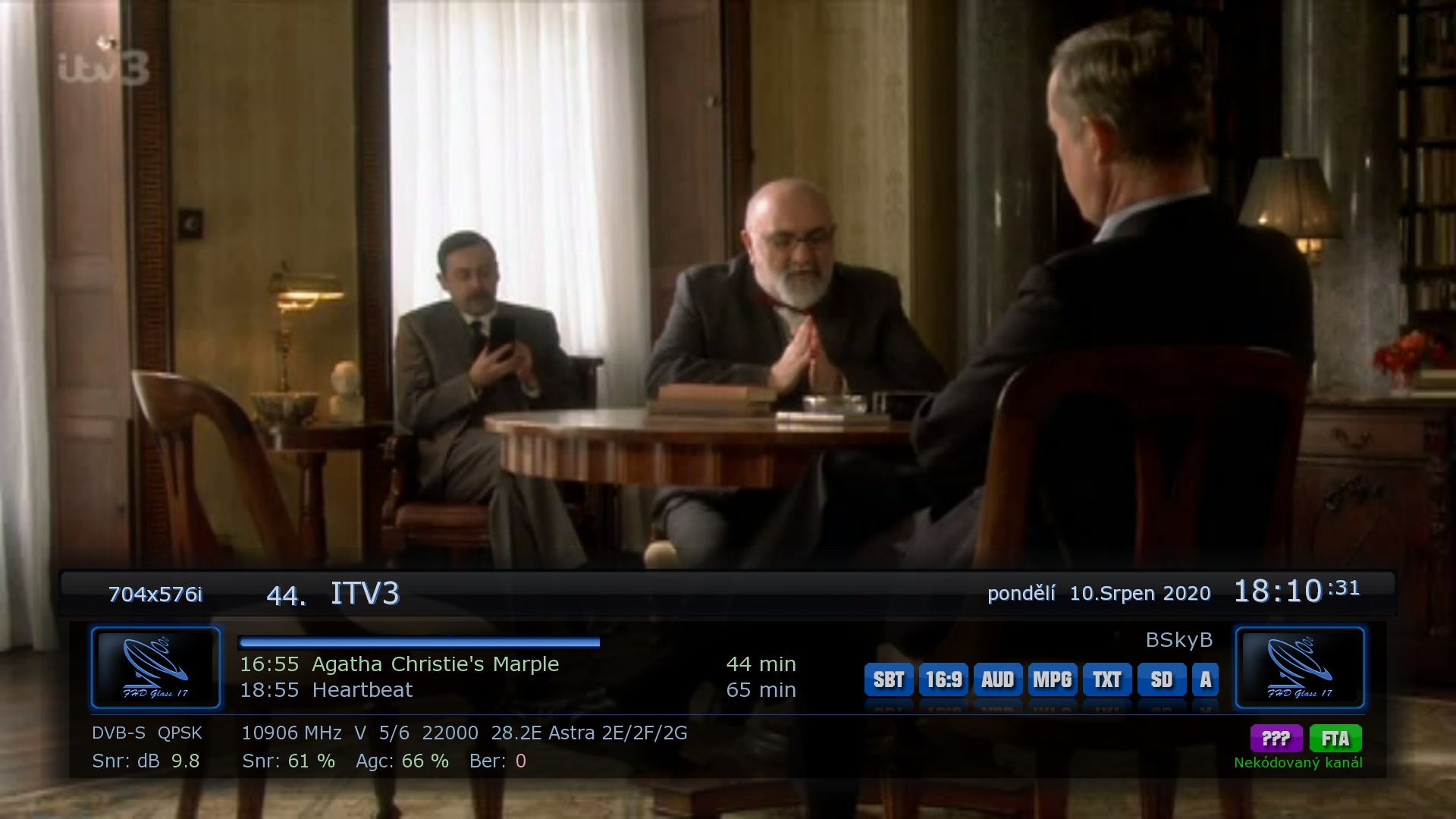

Скриншот |
| Astra 2E | 14600 14588 |
21328 21585 |

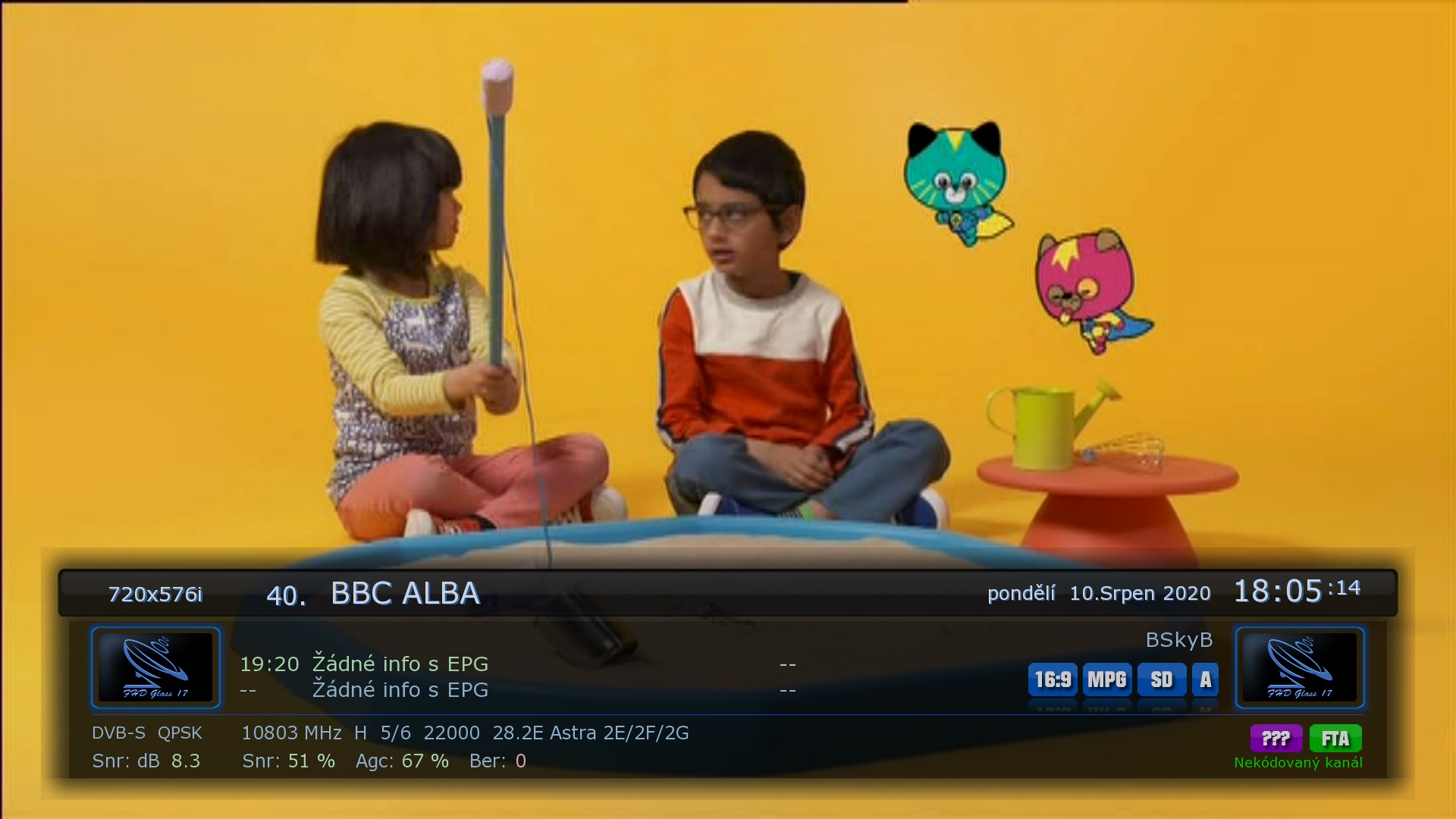

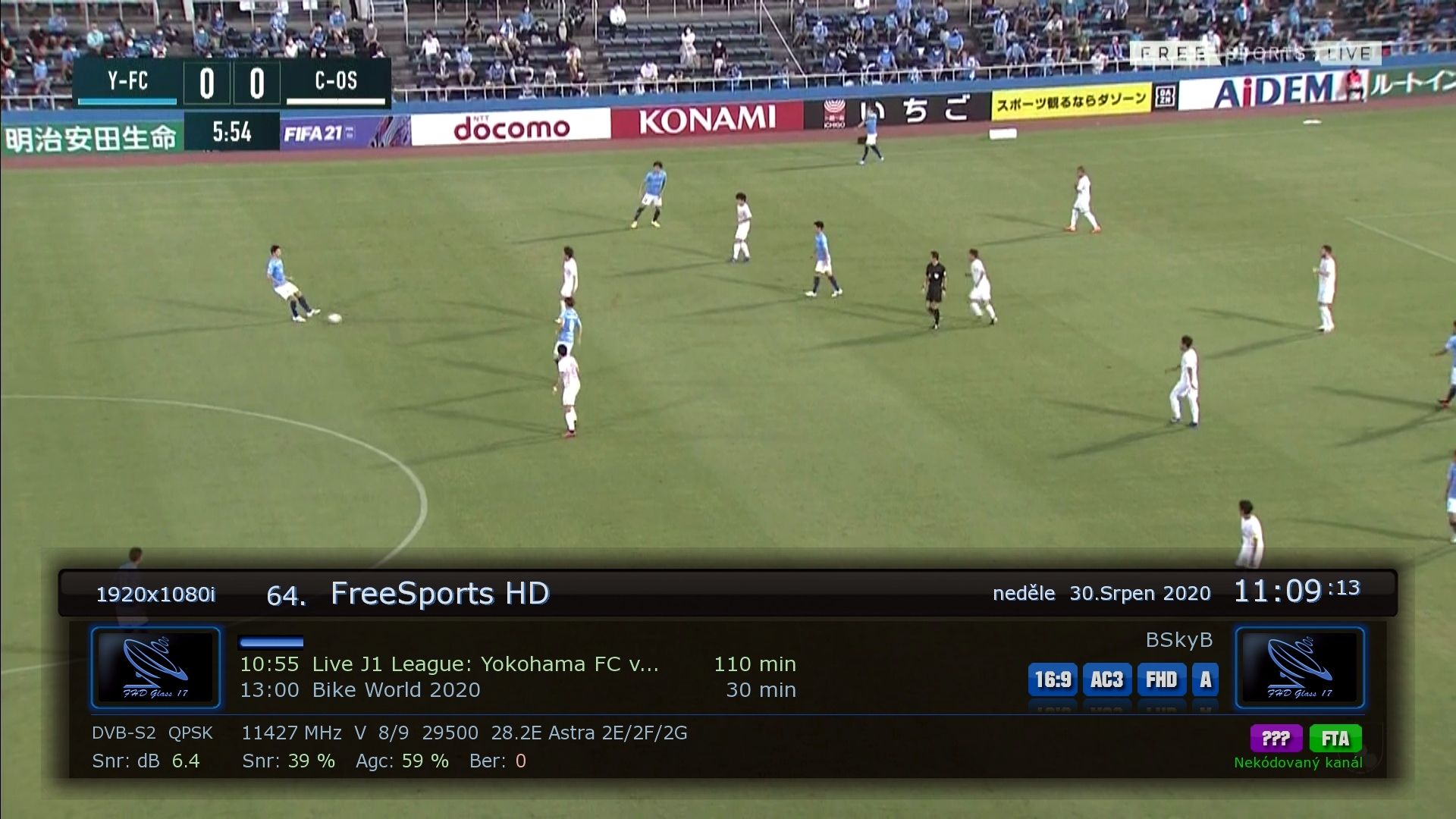

10714 H 22000 5/6 QPSK | 61% | 68% |  |
| 10758 V 22000 5/6 QPSK | 56% | 61% |  |
|||
| 10773 H 22000 5/6 QPSK | 59% | 62% |  |
|||
| 10788 V 22000 5/6 QPSK | 58% | 63% |  |
|||
| 10803 H 22000 5/6 QPSK | 52% | 57% |  |
|||
| 10818 V 22000 5/6 QPSK | 59% | 66% |  |
|||
| 10847 V 23000 3/4 8PSK | 53% | 58% |  |
|||
| 10891 H 22000 5/6 QPSK | 57% | 63% |  |
|||
| 10906 V 22000 5/6 QPSK | 61% | 66% |  |
|||
| 10936 V 22000 5/6 QPSK | 46% | 51% |  |
|||
| 11386 H 29500 8/9 QPSK | 0 ÷ 37% | 42% | ||||
| 11386 V 29500 8/9 QPSK | 44% | 52% | ||||
| 11426 H 27500 2/3 QPSK | 37% | 42% | ||||
| 11426 V 29500 8/9 QPSK | 43% | 51% |  |
|||
| Astra 2F | 14655 14663 |
21386 21545 |
11306 H 27500 5/6 QPSK | 43% | 54% | |
| 11306 V 27500 5/6 QPSK | 47% | 58% |  |
|||
| 11344 H 27500 5/6 QPSK | 41% | 52% |  |
|||
| 11344 V 27500 5/6 QPSK | 47% | 58% |  |
|||
| 12382 H 27500 5/6 QPSK | 0 ÷ 27% | 42% |  |
|||
| Astra 2G | 14690 14675 |
21363 21550 |

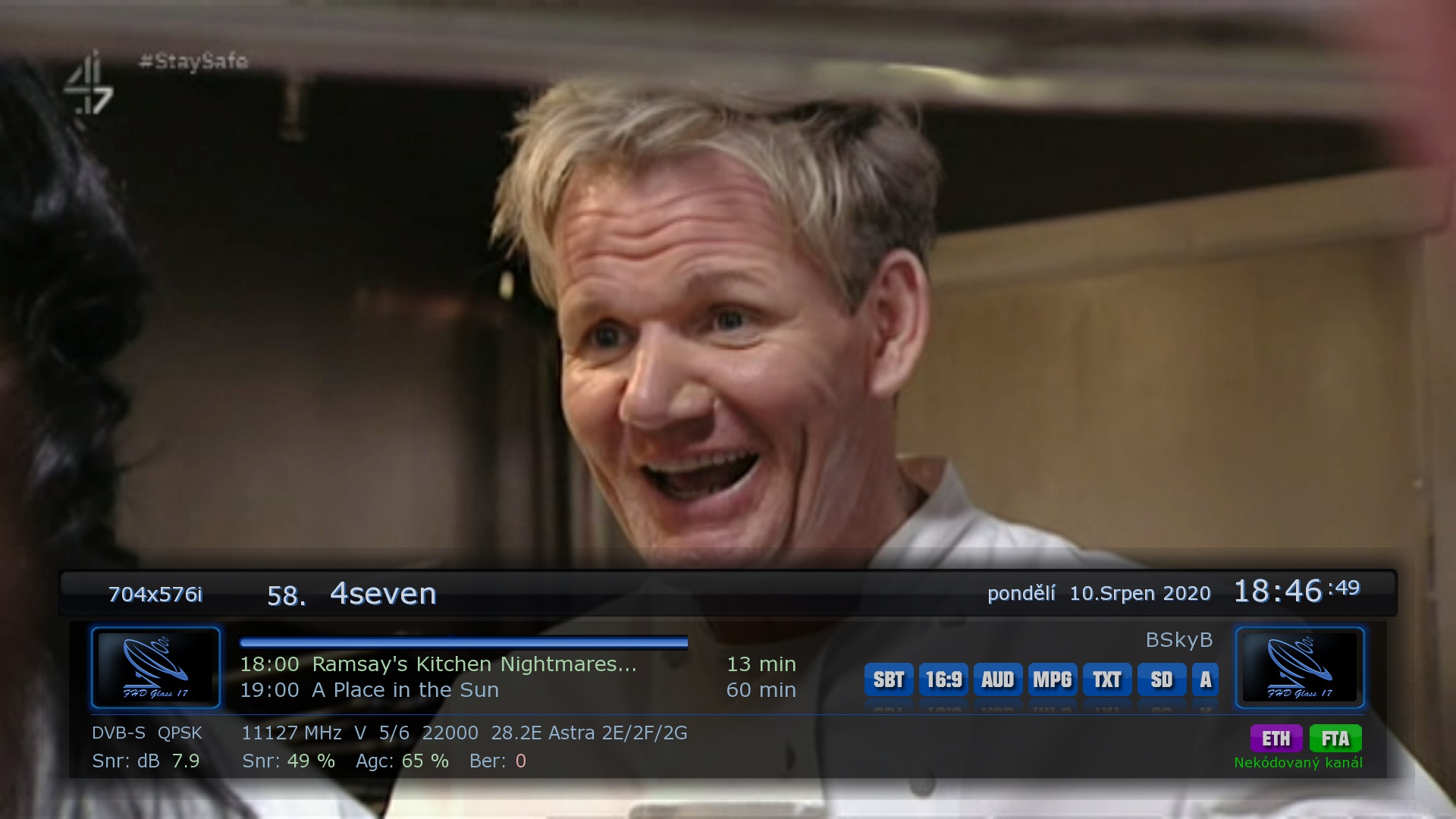

10964 H 22000 5/6 QPSK | 44% | 52% |  |
| 10994 H 22000 5/6 QPSK | 42% | 49% |  |
|||
| 11023 H 23000 3/4 8PSK | 0 ÷ 27% | 0 ÷ 27% | ||||
| 11053 H 23000 3/4 8PSK | 0 ÷ 18% | 0 ÷ 18% | ||||
| 11068 V 23000 3/4 8PSK | 0 ÷ 39% | 46% |  |
|||
| 11097 V 23000 3/4 8PSK | 0 ÷ 31% | 0 ÷ 42% | ||||
| 11126 V 22000 5/6 QPSK | 40% | 47% |  |
Данные для азимута и возвышения даются в импульсах, считаемых датчиками позиционера EGIS. Для азимута преобразование составляет 200 импульсов в 1 °, для угла места 800 импульсов в 1 °. К сожалению, программа поиска спутников показывает уровень сигнала только в процентах и не преобразует его в дБ. 100% = 16,0 дБ.
Измеренные значения показали, что разница в высоте всех трех спутников составляет порядка сотых долей градуса. Хотя он очень мал, направление возвышения все же немного влияет на мощность сигнала. Однако разница в азимуте гораздо более фундаментальна. По моему указанию, блюдо достигает разницы до 0,45 °. Эта разница уже приводит к падению сигнала отдельных пакетов до нуля. К сожалению, установка азимута с точностью до десятков импульсов для моей съемки пока проблематична и носит информативный характер.
Указанные диапазоны мощности сигнала, например 0 ÷ 31, означают, что мощность непрерывно колеблется в этом диапазоне с периодом в несколько секунд. Не знаю, чем это вызвано, но такой сигнал непригоден для приема. Входная часть приемника VU + Duo2 может быть не адаптирована для приема слабых сигналов. Я также попробовал ресивер VU + Ultimo 4k, к сожалению, с тем же результатом. Мне пока не удалось настроить транспондеры, которые имеют только этот диапазон мощности сигнала в оба дня.

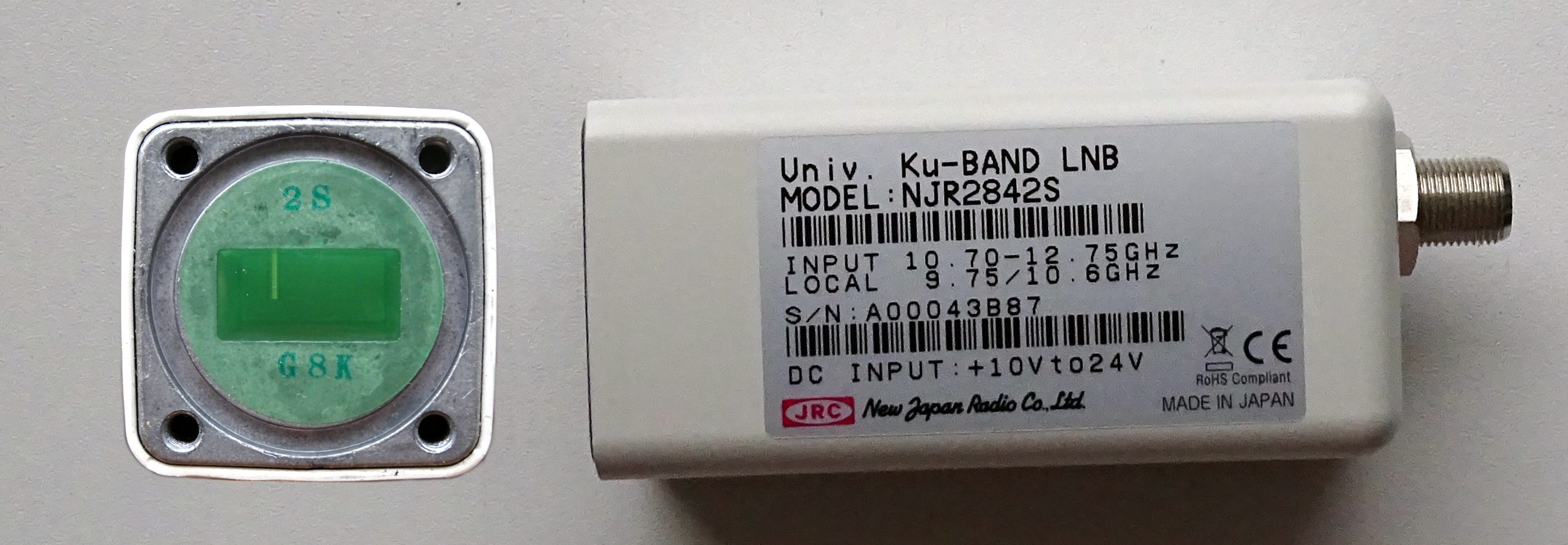

Получив эти результаты и опыт, я попробовал LNB NJR2842S. Это однополярный преобразователь, имеющий на входе прямоугольный волновод WR75. Поскольку рупор имеет круглый выход C120, было ясно, что два компонента не могут быть напрямую соединены. Но поскольку винты LNB входят в отверстия рупора, и мне было интересно узнать об этом LNB, я попробовал.
После настройки на BBC One уровень сигнала составил всего 4 дБ. Я попытался отрегулировать перекос конвертера вручную, но безуспешно. Я попытался проверить уровень сигнала на двух программах европейского луча с разной полярностью, и обе имели уровень сигнала около 7,2 дБ. Я объяснил это тем, что LNB не адаптировался к рупору. Но это было неправдой. Снова повернув LNB, я попытался установить правильный перекос и постепенно достиг состояния, когда один пакет с полярностью H имел полную мощность 16 дБ, а другой пакет с полярностью V имел мощность 0 дБ. Я вернулся к программе BBC One, и уровень сигнала снова составил всего 5,2 дБ, хотя с Invacom SNF-031 LNB он составлял 10,5 дБ.
Здесь я могу только надеяться, что эта ситуация действительно вызвана неспособностью адаптировать волновод LNB к волноводу с рупором. Поэтому я решил купить переключатель поляризации ортогонального режима, который также является адаптацией выходного интерфейса рупора C120 к входному волноводу LNB WR75. Интересно, как эта комбинация будет сравниваться с LNB Invacom SNF-031.
21.08.2020 Приложение.
Я написал здесь отдельную статью о том, как это получилось при использовании переключателя режима Орто: Ortho Mode Transducer
