Опорная конструкция для позиционера EGIS
Я начал изобретать опорную конструкцию для размещения позиционера с идеей разместить на нем польское блюдо Laminas AS-2700. Поскольку у меня никогда не было такой большой тарелки, и я понятия не имею, какие силы будут действовать на такую тарелку на ветру, я решил пока поместить ее во временное место. Здесь я проверю прочность механической конструкции, и в то же время блюдо будет легко доступно с земли. Это подходит для экспериментов с разными LNB и разными полосами пропускания. Только после практического опыта они начнут рассматривать окончательное размещение. Поэтому заявленные размеры несущей конструкции носят исключительно эмоциональный и экспериментальный характер. Будут ли они недостаточными для указанного блюда или, наоборот, негабаритными, покажет практика.
Я выбрал место для мачты рядом со старой теплицей. Его бетонный фундамент будет использоваться для двух опорных точек. Из профиля L40 я сделал что-то вроде перевернутой подковы размером 500 х 250 мм. Я просверлил в бетоне 5 отверстий для дюбелей диаметром 12 мм и прикрутил подкову. Я действительно понятия не имею, насколько прочная ручка была создана таким образом.

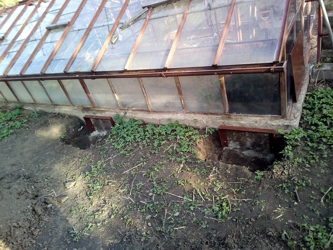

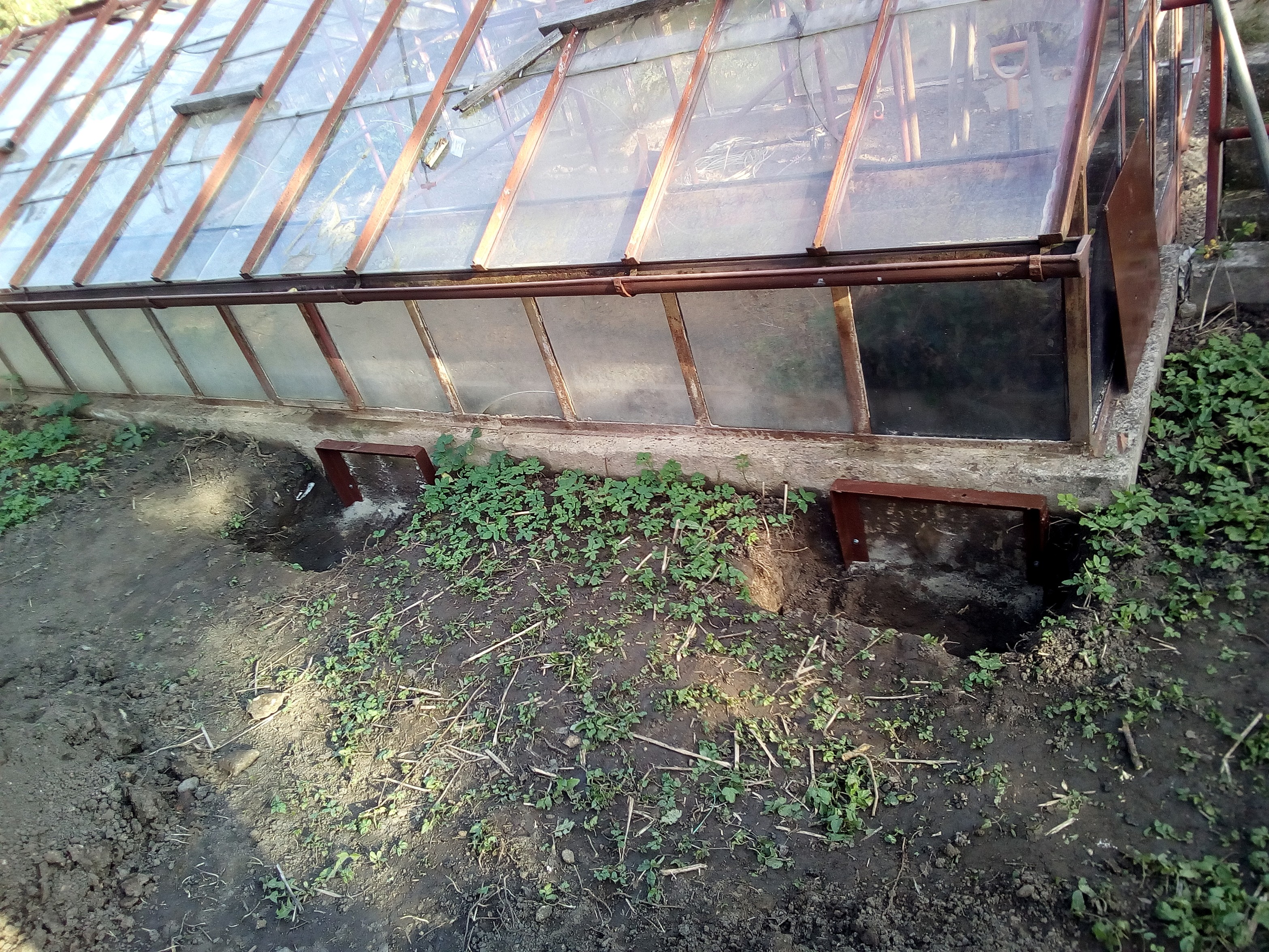

Рис. 1 - Крепежные точки в бетонном основании теплицы

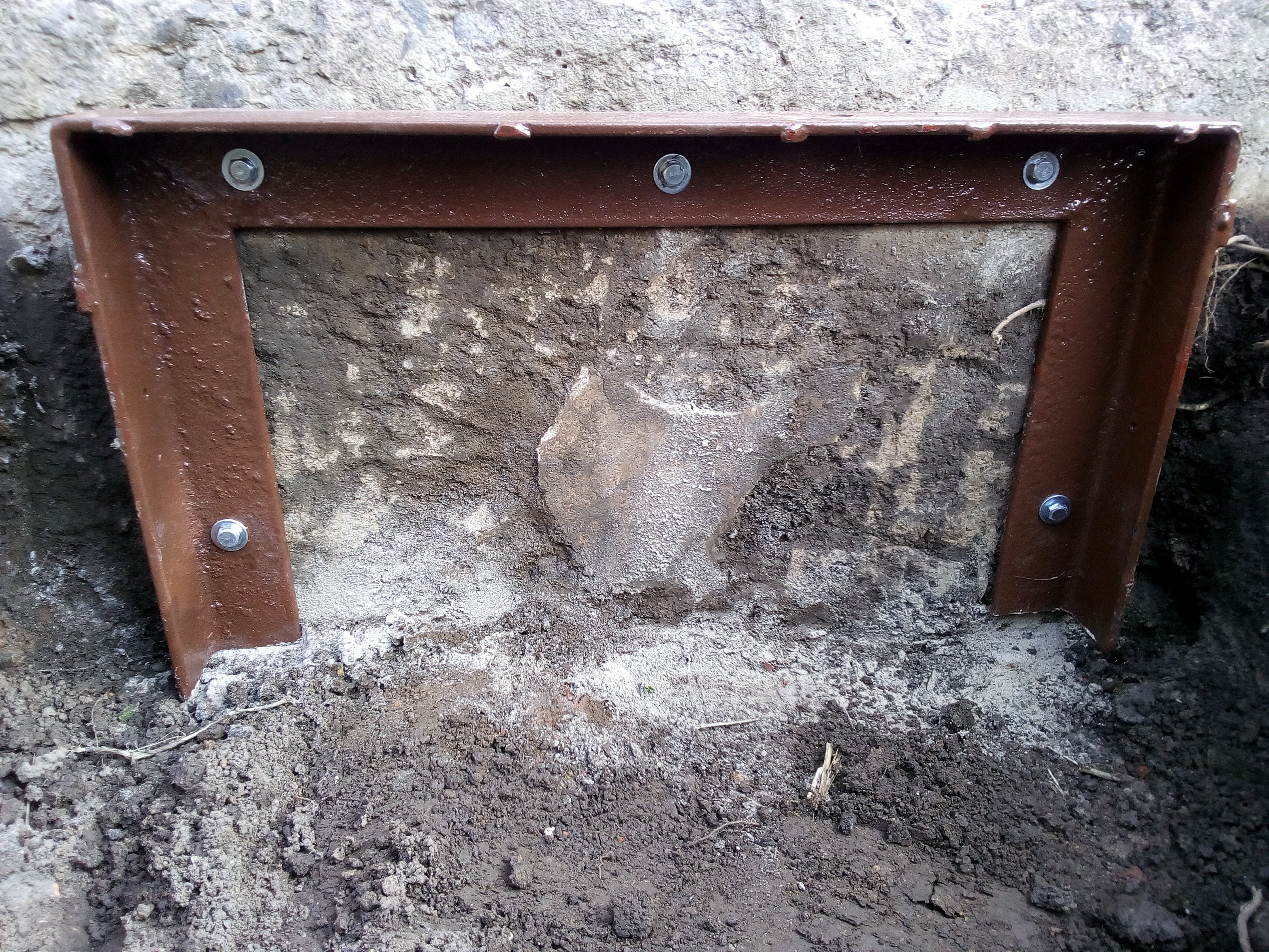

Рис. 2 - Деталь точки крепления в бетонном основании теплицы

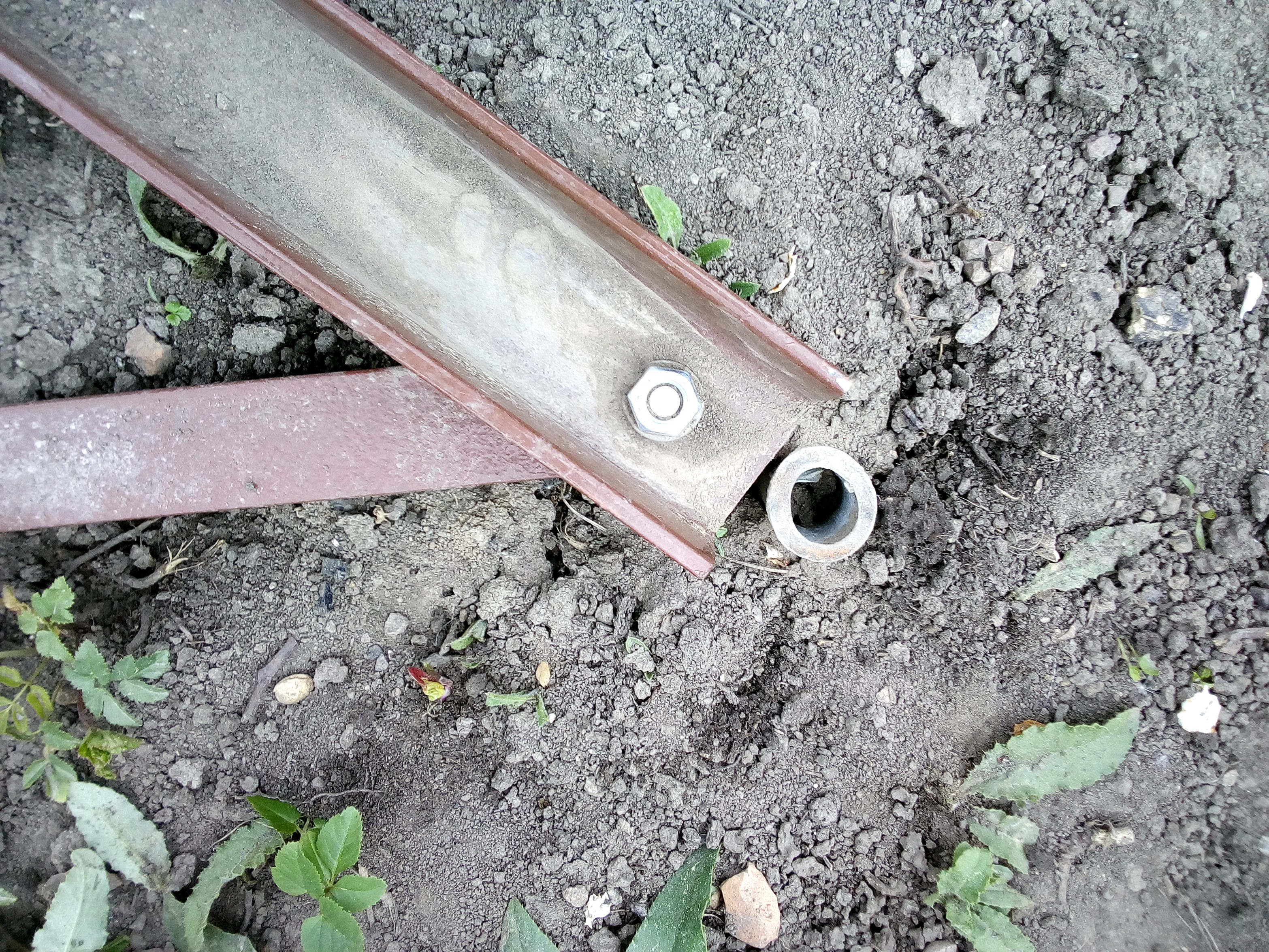

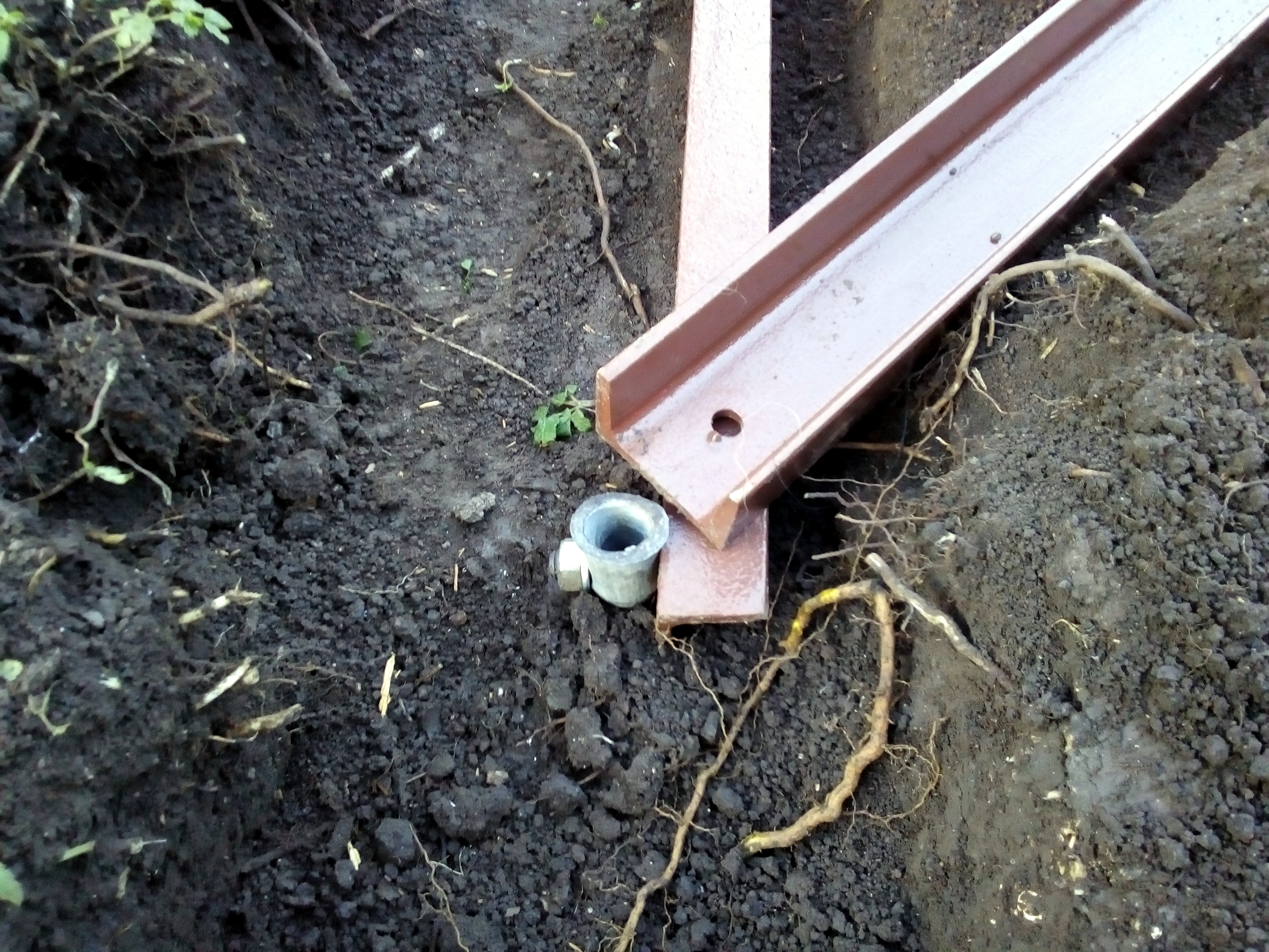

В качестве двух других опорных точек я использовал трубы длиной 1,5 м с наружным диаметром 28 мм, забитые в землю. Поскольку среда обитания носит временный характер, я не хотел заливать больше бетона на клумбу в саду. Первоначально я хотел использовать трубы длиной 2 метра, но мне не удавалось так глубоко их загнать. Эти трубы соединены на поверхности с профилем U50x40 мм. Затем на этом профиле размещаются еще две опорные точки основания. В качестве дополнительной меры безопасности я планирую разместить на этой стороне старый вишневый ствол, который весит примерно 150 кг.
Я использовал четыре профиля U65x48mm для основы для опорной трубы. Длина одного луча составляет 1,4 м. Следовательно, основание имеет размеры примерно 2,1 х 2,1 м. Этот лист должен предотвращать погружение конструкции в глину в сезон дождей, а также служит для соединения центральных концов всех четырех профилей.

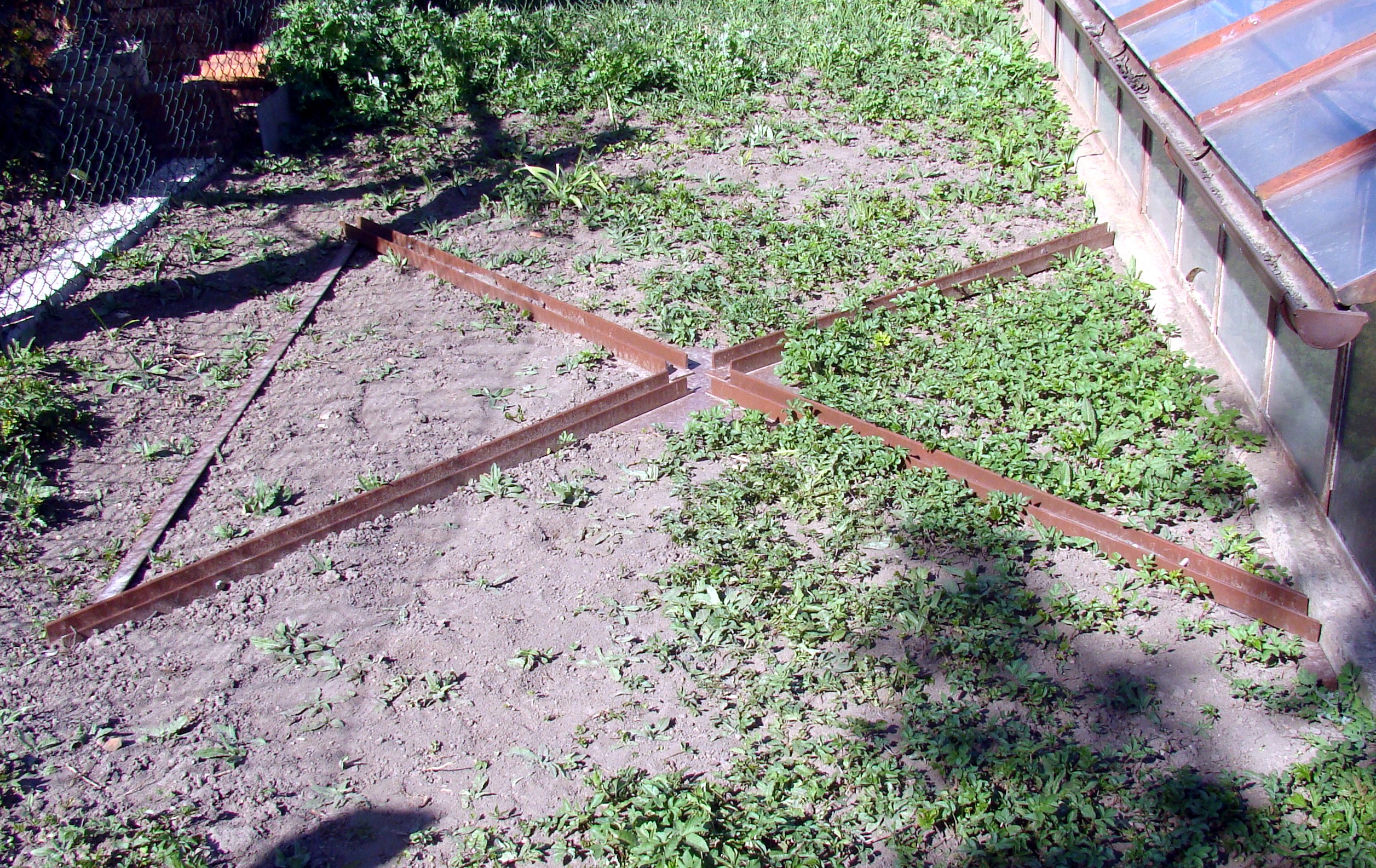

Рис. 5 - Основание несущей конструкции

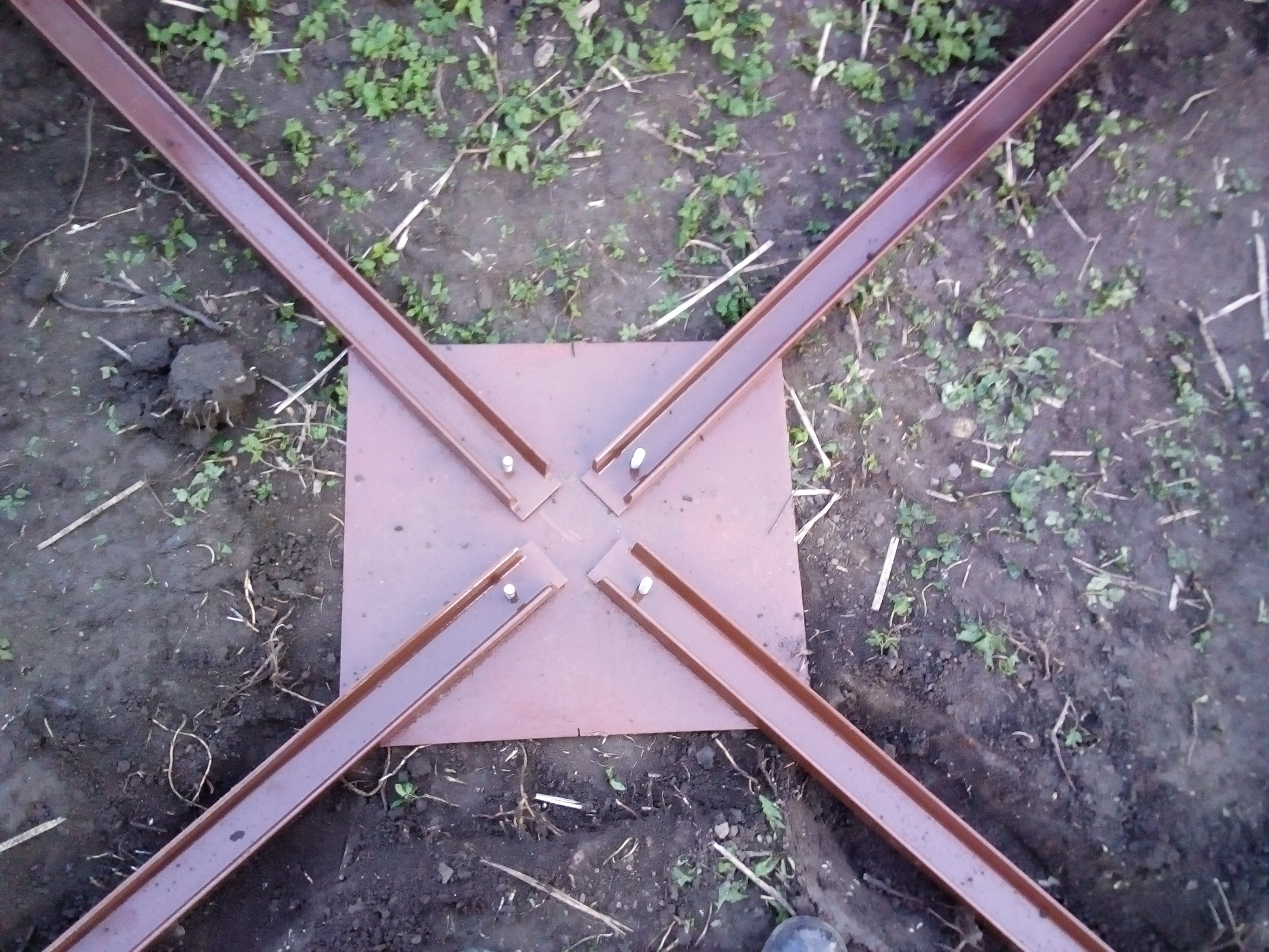

Рис. 6 - Деталь центра основания
Я сделал зарубки на концах профилей, так что опорная труба стоит не только на опорной плите, но на концах всех четырех спицах основания. Это распространит вес на большую площадь. Пространство между вырезами немного больше, чем необходимо для поддержки трубы. При перемещении основания опорной трубки, вертикальность структуры может быть немного скорректирована. Тем не менее, эта настройка не важна для двухмоторного управления блюдом.

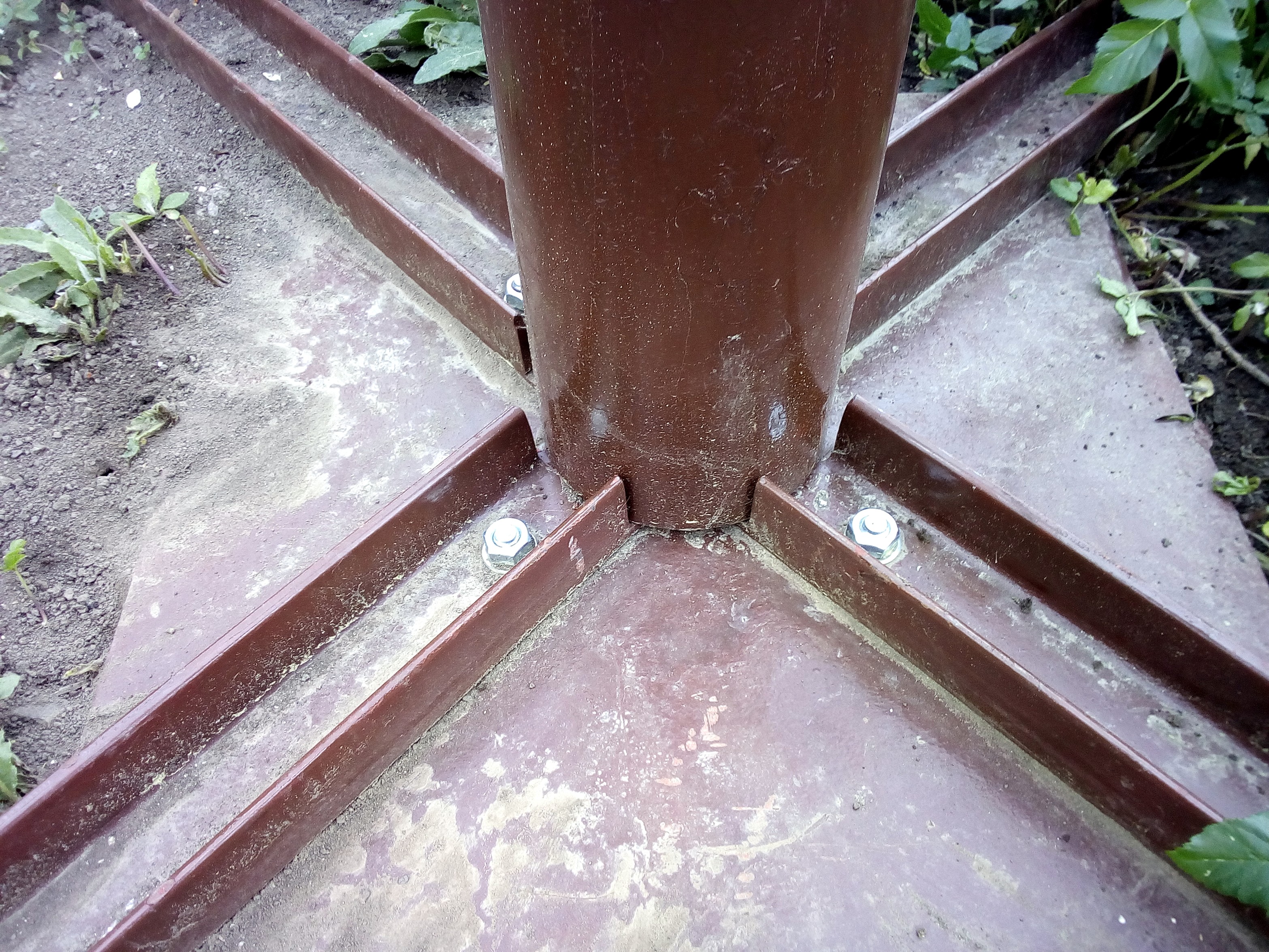

Рис. 7 - Место основания опорной трубы
Я выбрал опорную трубу диаметром 130 мм и толщиной стенки 3 мм. Поскольку EGIS должен правильно указать на север, мне нужно, чтобы иметь возможность вращаться с опорной трубой. Вот почему я не сварить ручки для опоры на него, но я создал кольцо из 25 х 5 мм полотна, которое, после правильного вращения опорной трубки с вращателем, затягивает и, таким образом, обеспечивает его от дальнейшего движения.

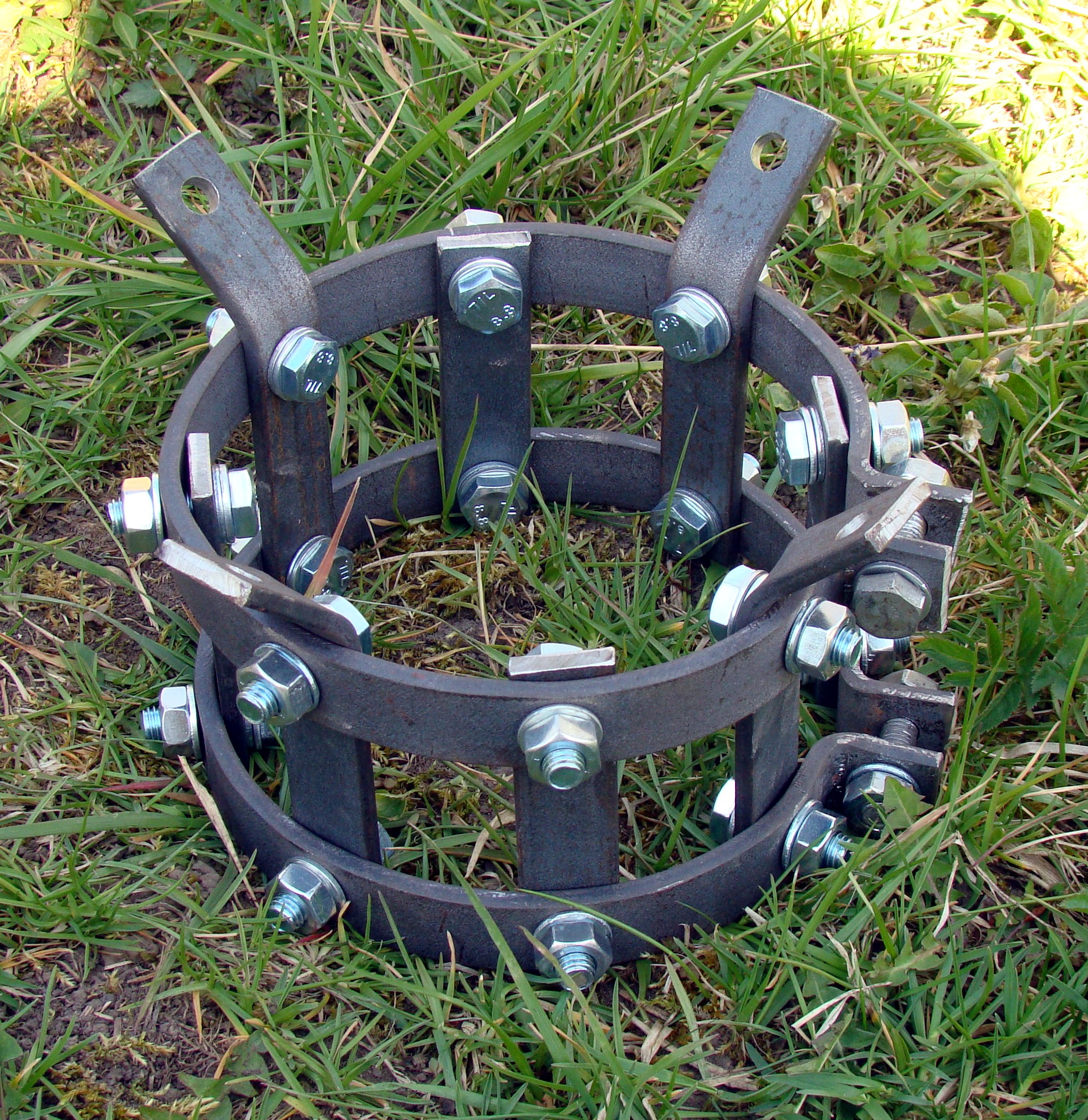

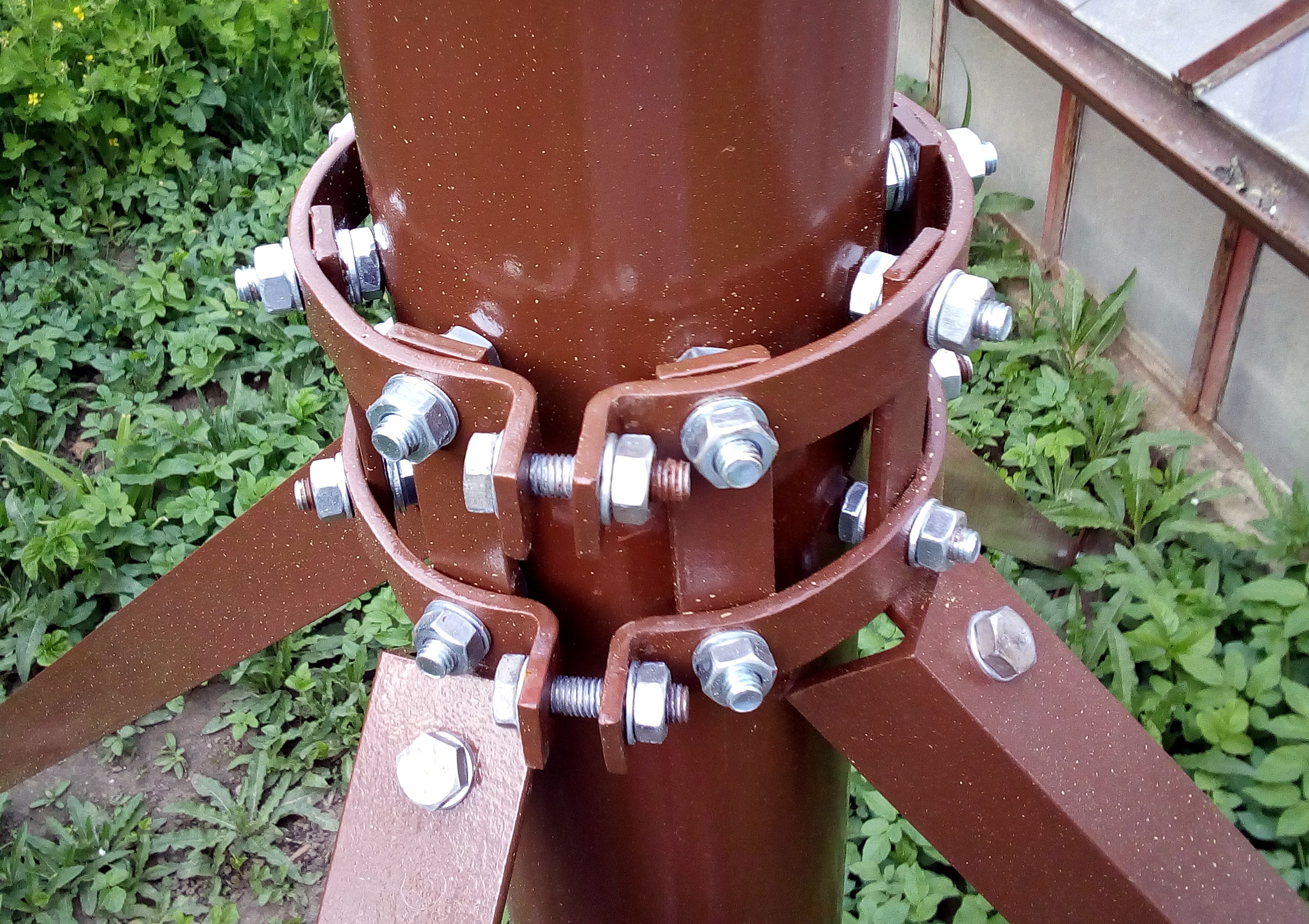

Рис. 8 - Кольцевая втулка опорной трубки
Рис. 9 - Кольцевая втулка опорной трубки

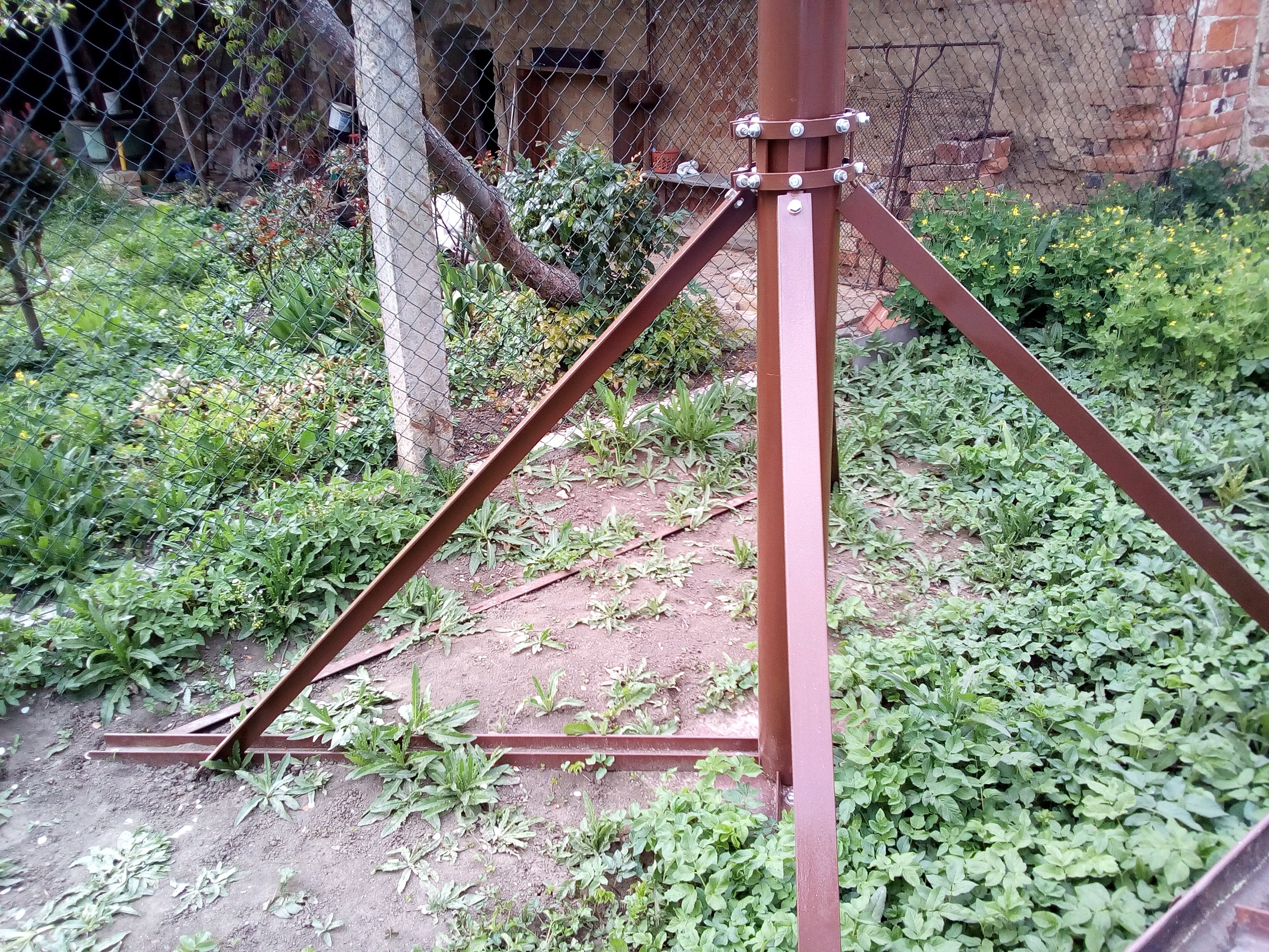

Первоначально я также хотел сделать опоры из профиля U, но на момент покупки у них не было подходящих. Вот почему я использовал профиль L50. Это некрасиво, но функционально, и позже его можно постепенно заменить первоначально намеченным U-профилем. Длина и расположение опор немного проблематичны, потому что рассматриваемая антенна имеет смещение 25,5 °. Его нижний край может зацепиться за эти опоры, если он направлен близко к горизонту. Вот почему я выбрал компромисс между силой захвата, размерами и местоположением. Наконец, длина опора составляет 1,6 м, а с опорной трубой и основанием он образует треугольник со сторонами 1 м и 1,2 м.

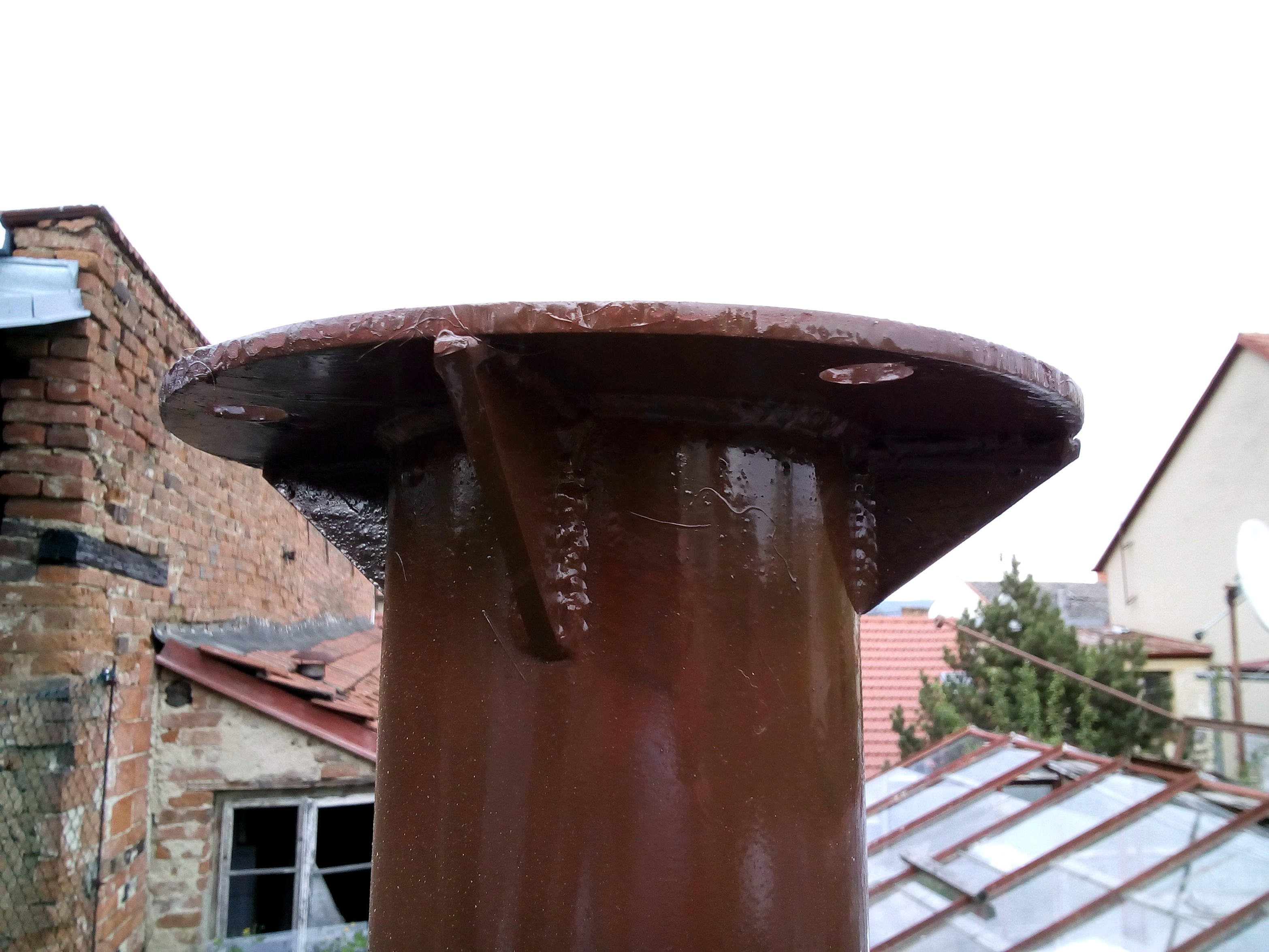

На верхнем конце опорной трубы, круглая часть с диаметром 248 мм и толщиной 6 мм, приваривает. Это оригинальная часть позиционера откручивается снизу. EGIS крепится к этой части четырьмя винтами M12x35. Он должен иметь отверстие диаметром 80 мм посередине для перемещения винта, регулирующего высоту. Эта часть поддерживается четырьмя маленькими ребрами 55 x 55 мм для безопасности. Отверстия для завинчивания ротатора расположены в вершинах квадрата с длиной ребра 150 мм.

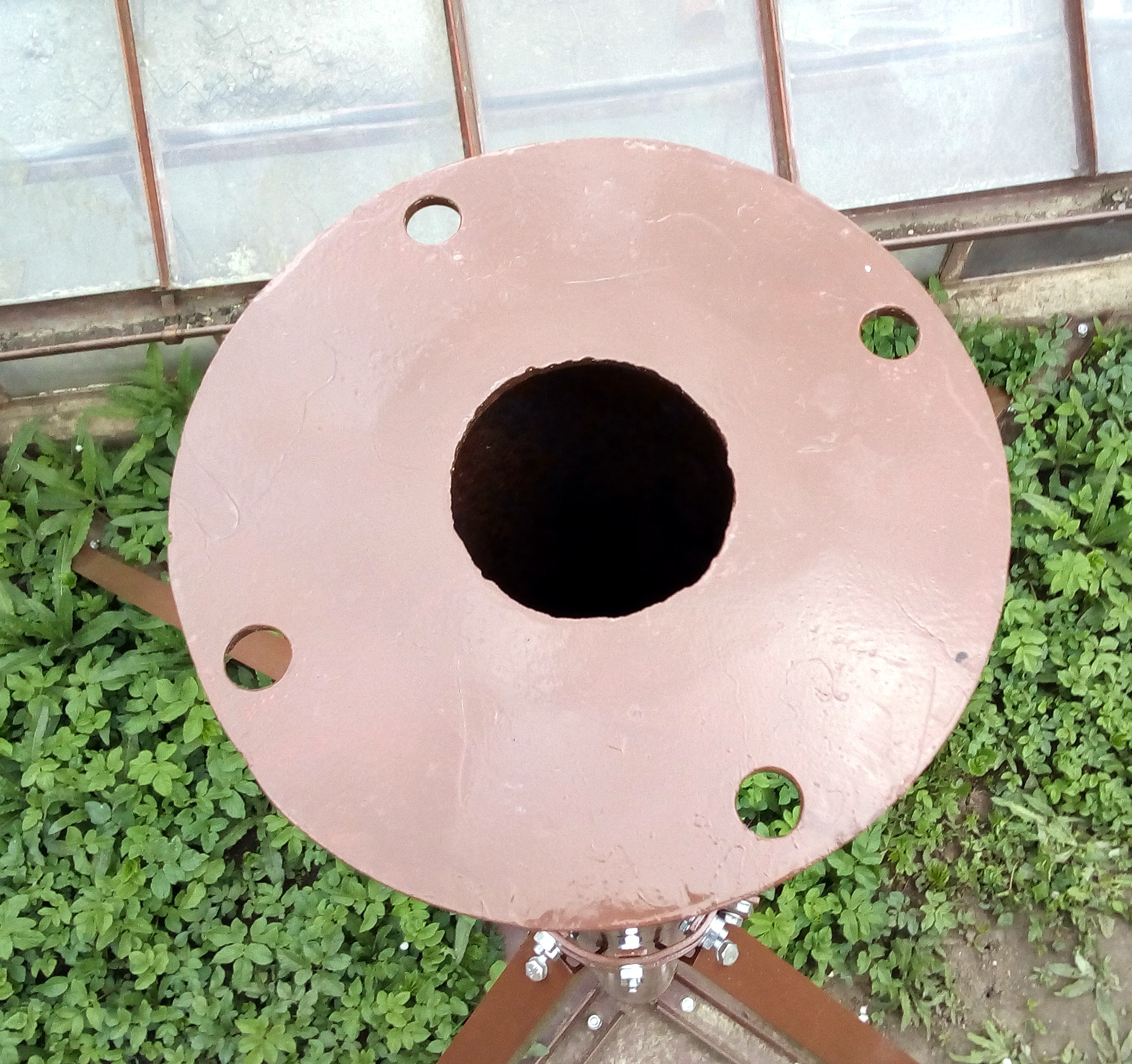

Рис. 12 - Монтажные отверстия для EGIS
Последняя картина - вид готовой работы. Это не кажется сложной вещью. Но я признаю, что вся работа дала мне достаточно работы. Самым сложным окончательным ландшафтным дизайном было изготовление всей несущей конструкции. Я действительно не люблю садоводство. Особенно бесполезная борьба с сорняками. Я думаю, вы можете видеть это.

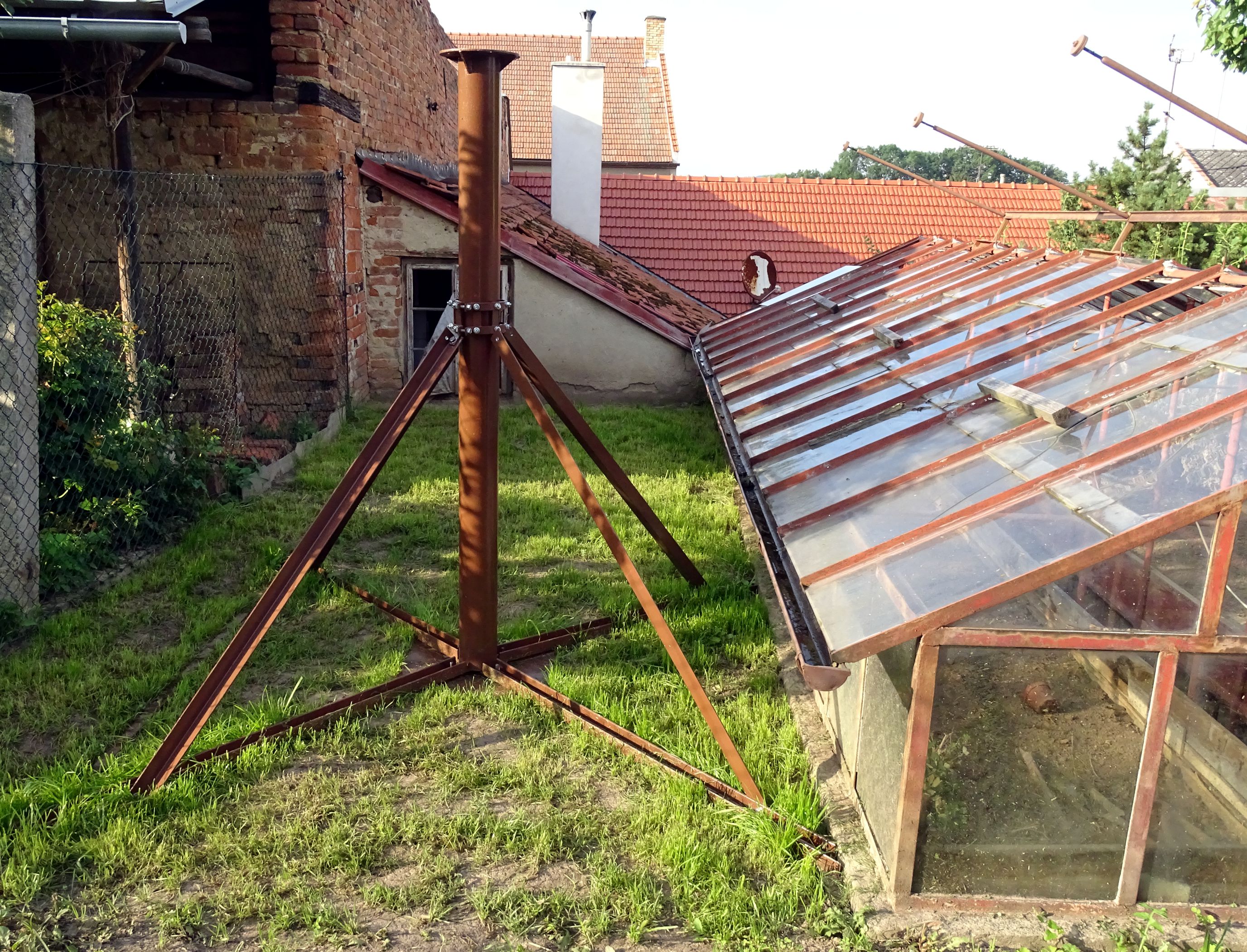

Рис. 13 - Вся работа несущей конструкции

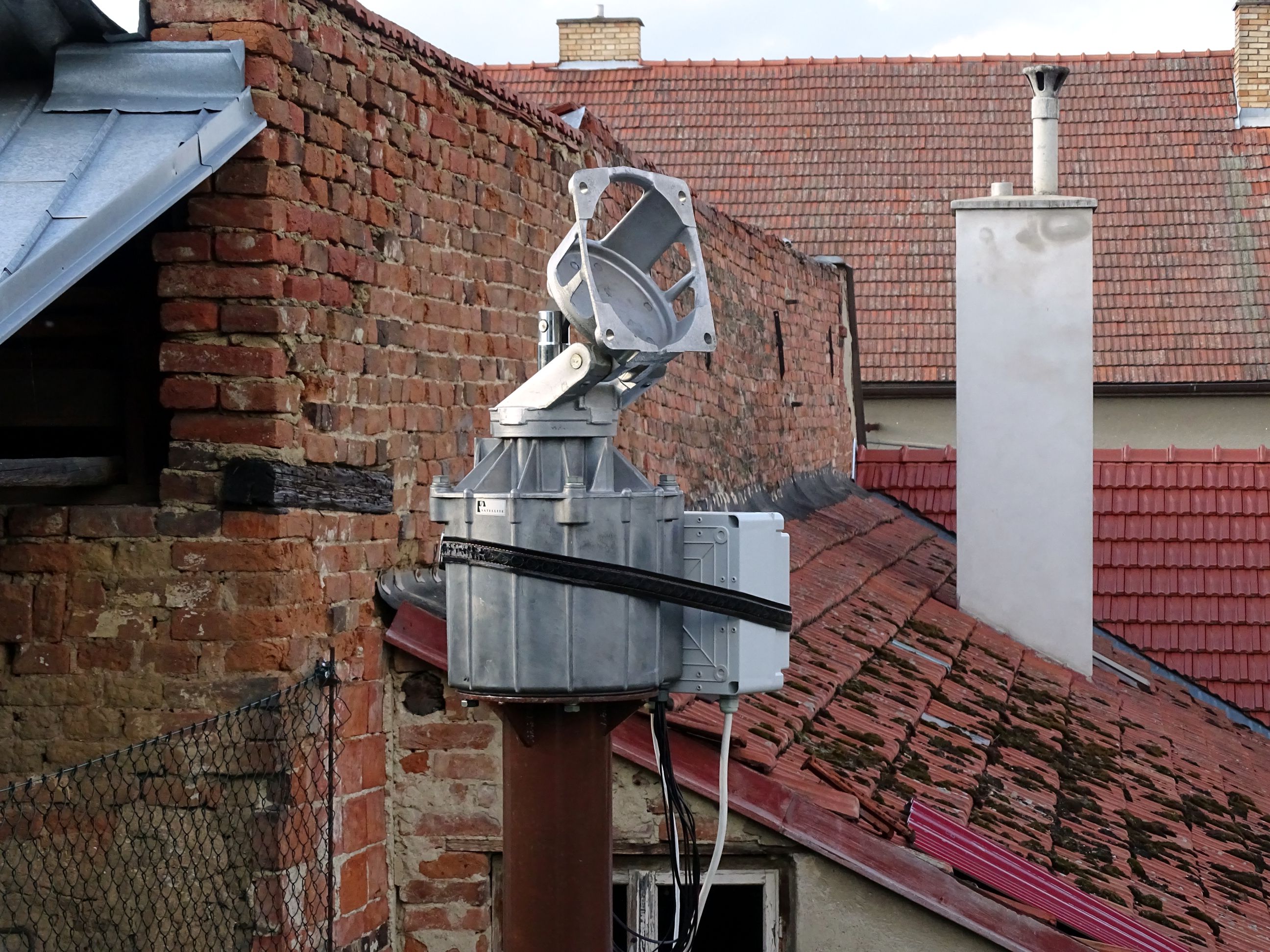

И фото позиционера EGIS, прикрепленного к несущей конструкции. На фотографии показано временное расположение моего элемента управления в пластиковом водонепроницаемом боксе на минимальном расстоянии от позиционера EGIS. Я уже описывал способ крепления блюда на сайте про блюдо Laminas 2700 в меню Параметры.
Рис. 14 - Установлен робот EGIS
21.10.2020 Приложение.
После двух месяцев использования выяснилось, что я сделал одну серьезную ошибку. Наклонные опоры не держать опорную трубу в вертикальном положении, но их гибкость больше не мешает опорную трубку от вращения вокруг своей оси. Я подумал, что силы, действующие на опорную трубу таким образом, будут не слишком большими. Верно и обратное. После присоединения параболы при малейшем ветре опорная труба начинала беспорядочно вращаться. При более сильном ветре уже было 10 °. Поэтому пришлось зафиксировать пятку трубы от вращения. Просверлил в трубе отверстие диаметром 10 мм. Я сделал клин из оставшейся части стали и затянул его винтом M10 между двумя спицами основания.

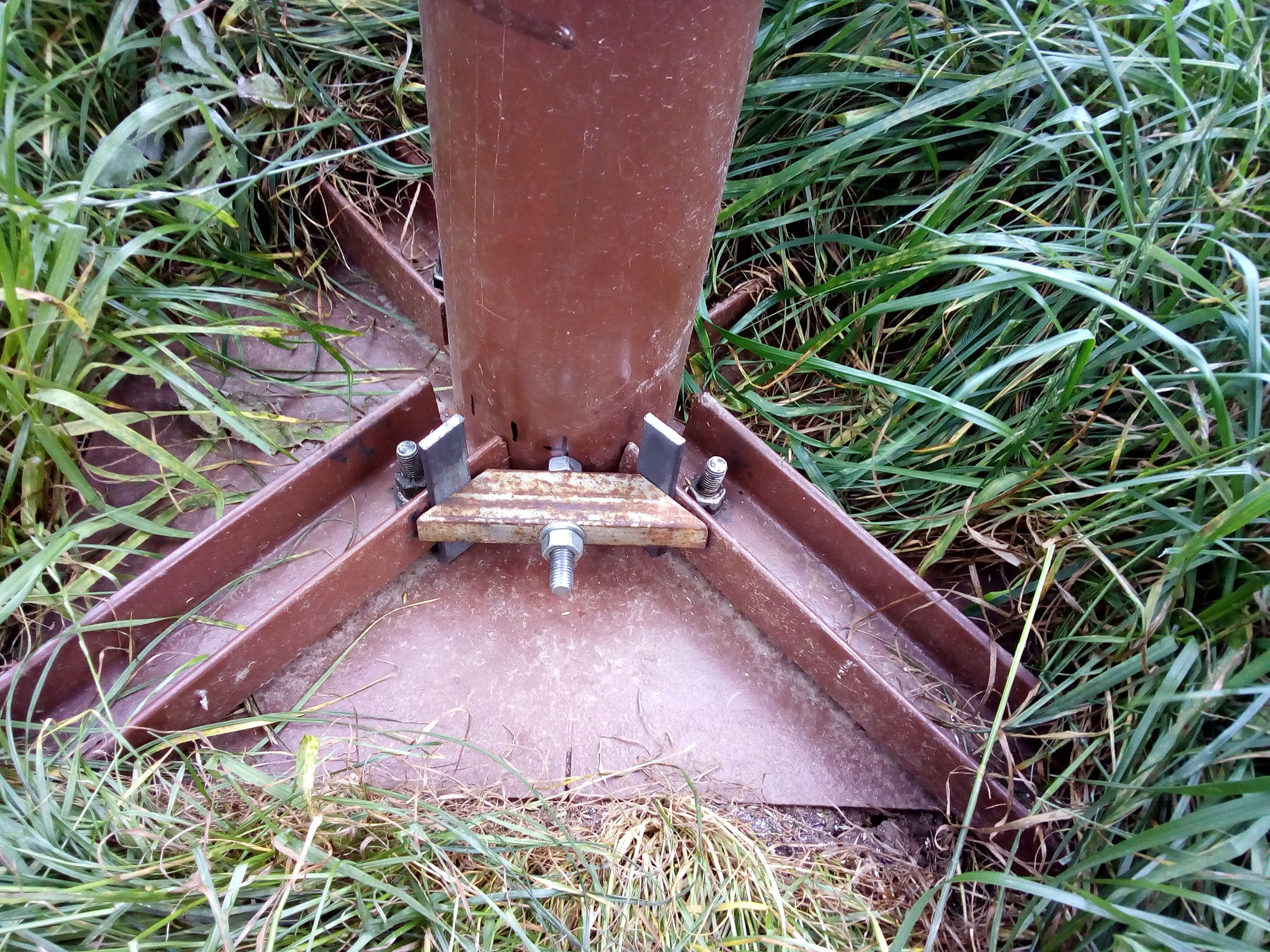

Рис. 15 - Первая фиксация против вращения
К сожалению, оказалось, что даже этого решения недостаточно. При более сильном ветре противоположная незахваченная сторона трубы перемещалась вдоль основания в пределах ± 1 мм, вызывая полное отклонение за пределы принимающего спутника. Поэтому мне пришлось добавить вторую фиксацию под углом 90 ° к первой ручке. Для того, чтобы надежно оба фиксаций, я заполнил зазоры между опорной трубкой и выемками на опорном основании с твердым материалом. Только после того, как эта операция сделала пяток опорной трубки остановки перемещения и установку параболы остается стабильным даже при сильном ветре.

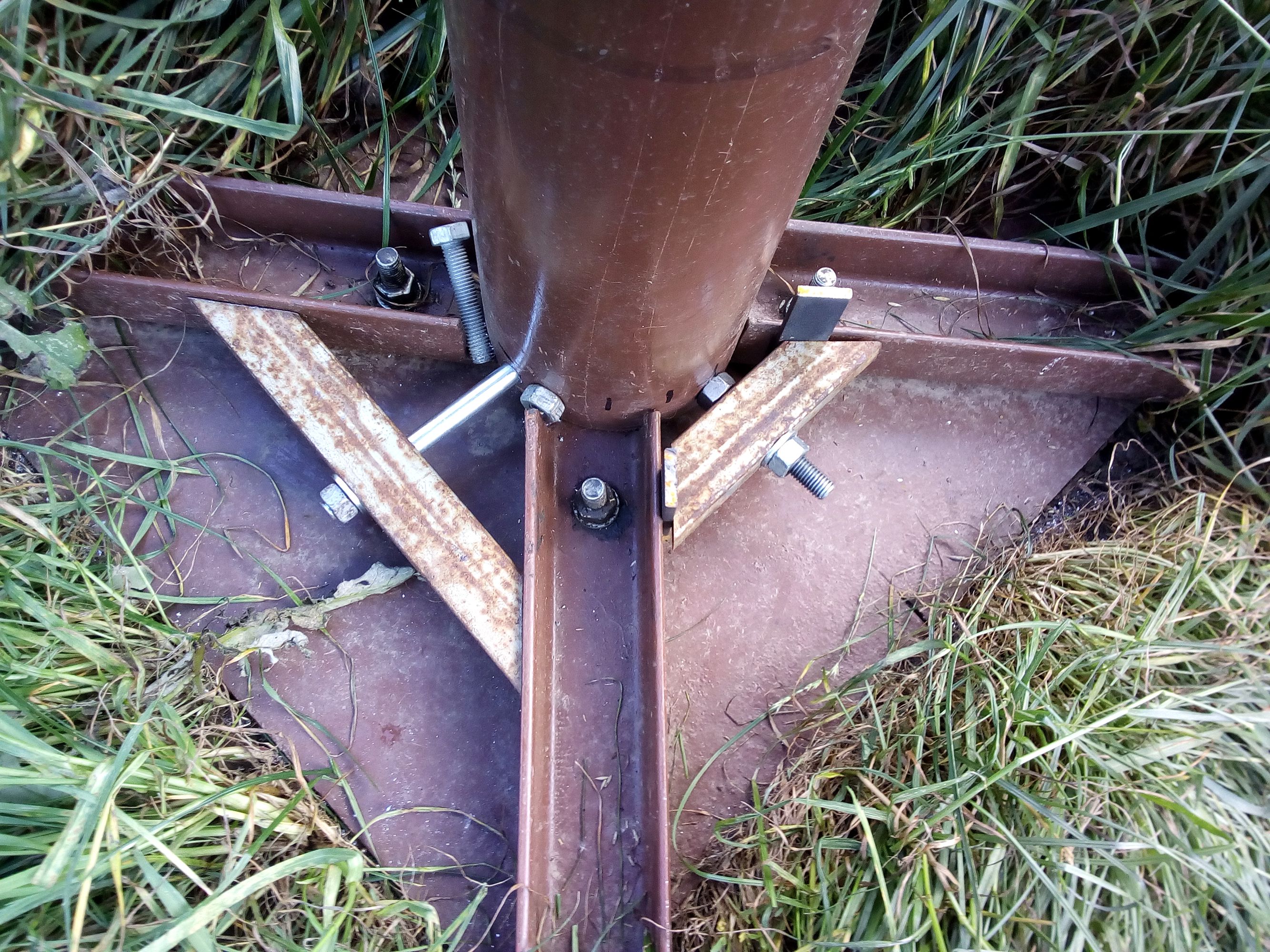

Рис. 16 - Дополнительная фиксация против движения
Моя первоначальная попытка разрешить пространство вокруг основания опорной трубки к более точно отрегулировать его вертикальность оказалось заблуждением. Гораздо более важно обеспечить пятку опорной трубы против любого движения. Это обеспечивается не только клинья прочно затянут винтами, но и упомянутое заполнение пространства вокруг основания опорной трубки с материалом. Если бы я начал строительство заново, то обратил бы внимание на высокую точность вырезов в спицах основания, чтобы свести к минимуму возможность смещения пятки вставляемой трубы. Для этого абсолютно необходима дополнительная двойная защита от вращения и смещения.
